15t 40t 80t 100t Hydraulický ohraňovací lis CNC ohýbačka

Lis na brzdu/ohýbačku

hydraulická ohraňovací cnc ohýbačka s přesným zadním dorazem, servomotorem, bezpečnostní ochranou, rychloupínačem, kuličkovým šroubem a lineárním vedením. Vše z Německa, USA, Holandska, Itálie Značkové díly. Tloušťku a délku ohybu lze vyrobit na míru.

Řezatelná grafika

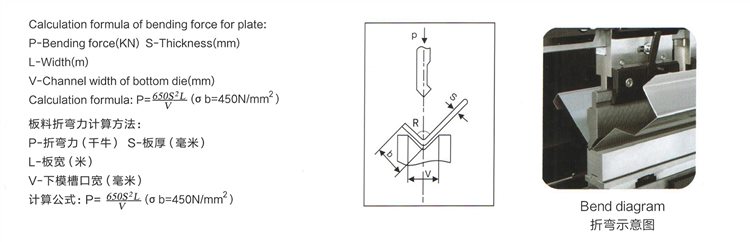

Tabulka síly pro ohraňovací lis

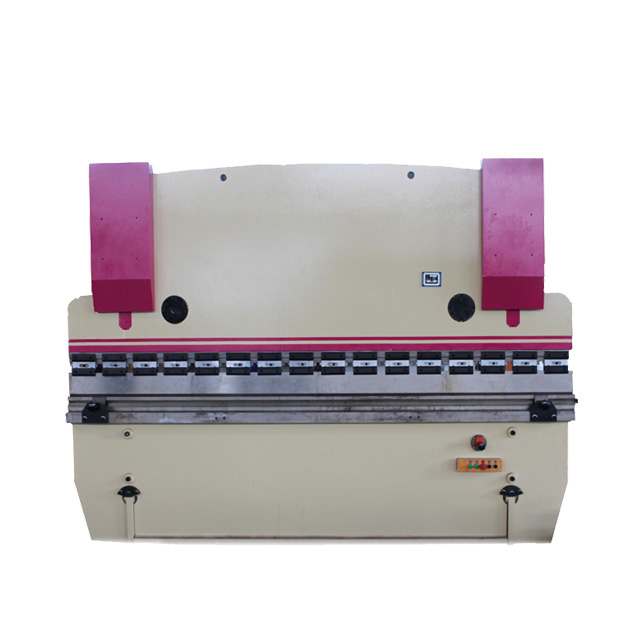

WC67Y/K ohraňovací lis

●Ovládání servomotoru

●Uložte až 100 programů

●Až 25 ohybů na program

●Knihovna nástrojů a program nástrojů

●Automatický program úhlu ohybu

●Vyšší rychlost berana a backgahge

●Větší přesnost ohýbání a polohování

WC 67Y/K Vlastnosti

Celá konstrukce svařovaného stroje dosahuje vysoké tuhosti; stroj je navržen softwarem ANSYS, který dokáže zajistit spolehlivost a přesnost ohraňovacího lisu.

Motory pro zadní doraz jsou řízeny invertorem, který může dosáhnout vysoké přesnosti polohování zadního dorazu a berana změnou frekvence a napětí motoru.

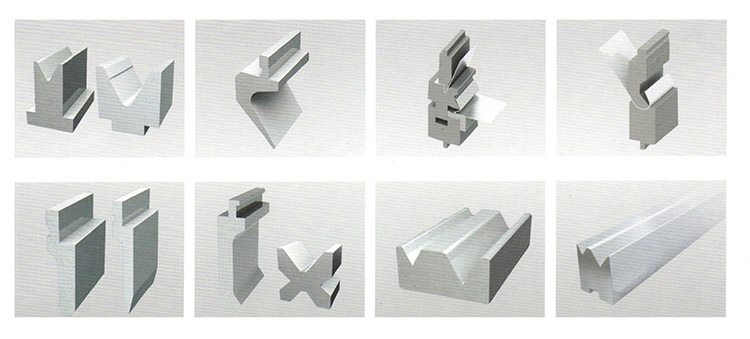

Různé raznice a raznice jsou volitelné podle požadavků zákazníka, jako jsou raznice Multi-V, raznice s poloměrem, raznice s husím krkem atd. Zdarma bude zahrnuta jedna sada kompletního standardního razidla a raznice.

Osu X (Backgahge) a osu Y (zdvih berana nebo zdvih válce) lze naprogramovat pomocí ovladače systému E21, který může uložit až 40 skupin programů. Boční a zadní kovový ochranný kryt splňuje evropský bezpečnostní standard.

Hydraulické přetížení lze chránit přepouštěcím ventilem, tlak v systému lze snadno regulovat tlakovým spínačem.

Nožní spínač s nouzovým tlačítkem může stroj okamžitě zastavit, když dojde k nehodě.

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open	Výkon motoru	Rozměry
Typ	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

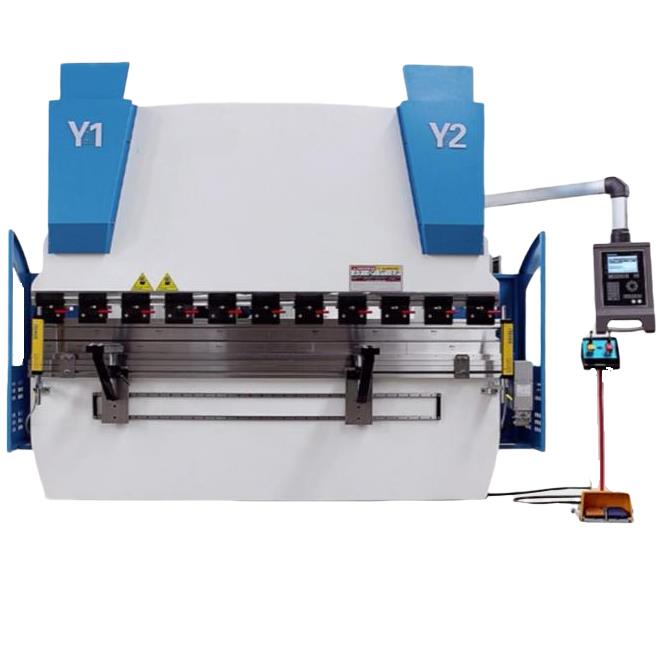

Elektrohydraulický servoohraňovací CNC ohýbací stroj řady WE67K

Elektrohydraulický servoohraňovací CNC ohýbací stroj řady WE67K využívá integrální svařování a integrální strukturu zpracování.

Hlavní součásti karoserie jsou analyzovány pomocí softwaru pro analýzu konečných prvků ANSYS, který zajišťuje spolehlivost a
celková přesnost obráběcího stroje.

Hlavní olejový válec na obou stranách proráží režim ovládání zdvihu tradičního mechanického ohýbání typu přepážky
stroj a přijímá režim řízení s uzavřenou smyčkou sestávající z elektrohydraulického servoventilu dovezeného z Německa a mřížkového pravítka dovezeného z Německa.

Vlastnosti WE67YK

● Pokročilá konfigurace, vysoce přesný a vysoce účinný CNC hydraulický ohraňovací lis

●Holistická struktura svařování

●Elektrohydraulický servosystém, uzavřená smyčka ovládá synchronizaci posuvníku

●Mechanismus dvojitého korunování

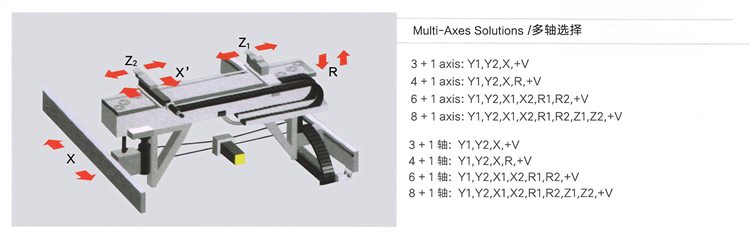

●Standardní konfigurace se 3 1osami:
Y1 (nahoru-dolů od levého válce)
Y2 (směrem nahoru-dolů pravého válce)
X (dopředu-vzad zadní části)
V (hydraulické korunování)

●Systém zadního dorazu volitelný:
4osý zadní doraz (X. R, Z1. Z2)
5osý zadní doraz (XR Z1. Z2, X')
6osý zadní doraz (X1. X2. R1. R2, Z1. Z2)

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open	Výkon motoru	Rozměry
Typ	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

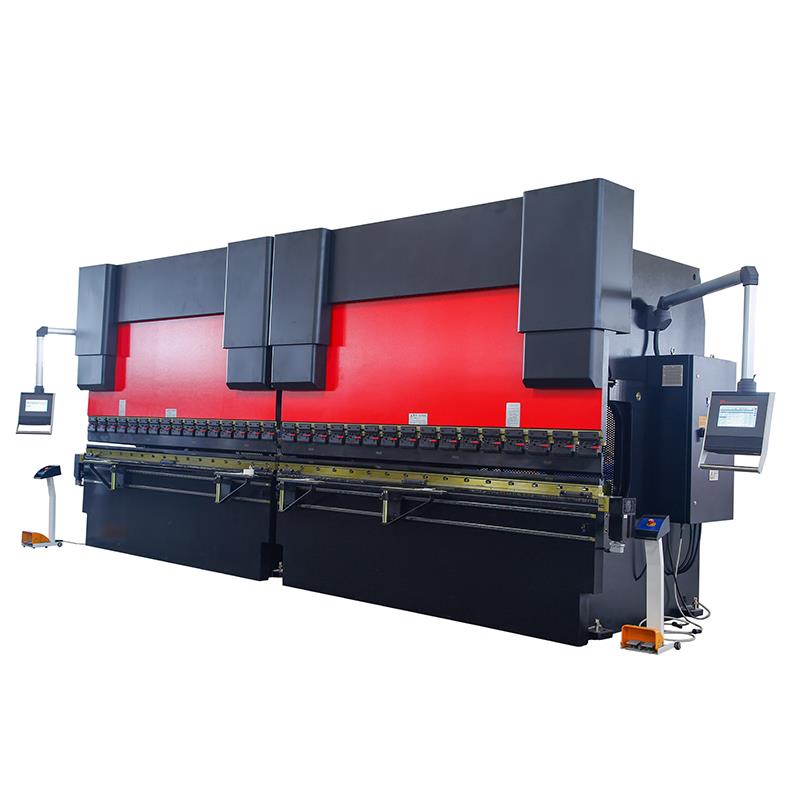

Dvojitý ohraňovací lis

Dva (WC67Y/WE67K) sálové počítače byly vybrány pro konfiguraci synchronního zařízení se spojením dvou strojů.

Dvoustrojový kombinovaný ohýbací stroj dokáže zpracovat super dlouhý obrobek, zvláště vhodný pro městskou výstavbu, dálniční světelný sloup, elektrický sloup a tak dále.

Oba typy obráběcích strojů lze pro zlepšení efektivity výroby používat i samostatně a jsou vybaveny průhybem
kompenzační mechanismus.

Synchronní mechanismus využívá mechanické kapalinové servo a mechanický blok. ●Tento stroj byl kombinován dvěma sadami ohraňovacích lisů o hmotnosti 400 tun.

Tandemové řízení umožňuje synchronní práci. Jediný stroj byl kombinován pracovním stolem, pravou a levou nástěnnou deskou.

Vzhledem k přepravě přijímáme smontovanou strukturu. Rozvaděč má silnou tuhost, dva válce byly instalovány na pravou a levou nástěnnou desku, hydraulický systém byl v činnosti elektrického systému, pohon beranu selhal. Na beranu jsou horní zápustky, když se horní zápustky a spodní zápustky dotknou, systém zvýší tlak a tvaruje obrobky.

S různými matricemi a pod různými typy ohýbání může získat různé tvary obrobků. Kvalita je stabilní a
spolehlivý.

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open
Typ	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Přijímá vaše společnost přizpůsobenou nabídku, máme zvláštní potřebu.

RAYMAX je společnost, která se zaměřuje na výzkum a výrobu modulárních cnc strojů. Máme velmi bohaté zkušenosti a silné výzkumné a vývojové kapacity obráběcích strojů. Jsme velmi ochotni nabídnout vám přizpůsobené vysoce efektivní vybavení, pokud máte určité množství potřeb.

2. Jaký certifikát získá stroj ve vaší společnosti?

Prošli jsme schválením systému jakosti ISO9001 a certifikací CE.

3. Máte ceník pro volitelnou konfiguraci?

Máme různé konfigurace a tolik různých specifikací, takže vám nemůžeme nabídnout ceník. Pokud máte zájem o určitou konkrétní konfiguraci, kontaktujte našeho obchodního technika.

4. Přijímá vaše společnost cenu CIF?

Cena CIF zahrnuje náklady na dopravu cnc stroje, které je třeba citovat podle různého cílového přístavu a různé v různých měsících. V případě potřeby nás prosím kontaktujte. Cena CIF zahrnuje také námořní prémii, která činí 2‰ z 1,1*celkové částky.

5. Pokud váš technik přijede do naší země opravit stroj a udělat nějaké školení, kolik to bude stát?

Náklady zahrnují především náklady na zpáteční letenky, stravu a ubytování a také v isa poplatek. Náklady na zaměstnance jsou
100 USD/den/osoba, normálně je to práce pro dvě osoby. Ale bude záležet na velkém vybavení nebo instalaci a odladění celé linky.

6. Jaká je záruka?

Záruka je 12 měsíců, která začíná dnem, kdy stroj dorazil do přístavu dovozce.

7. Jaké jsou vaše způsoby dopravy?

Pro většinu zemí budeme náš stroj přepravovat po moři, pro vnitrozemské země můžeme využít železniční nebo dálniční dopravu. Exportovaný cnc stroj je celý zabalen do dřevěného pouzdra, které lze upevnit do 40 HQ.

8. Pokud je stroj mimo záruku, jak účtovat náklady na příslušenství?

Za mimozáruční stroj, který potřebuje vyměnit díly, budeme účtovat podle nabídky dílů. Pokud máte nějaké dotazy, pošlete nám e-mail pro konzultaci.

9. Co bych udělal pro poruchu stroje?

Pokud poruchu stroje a uživatelé nejsou schopni vyřešit, pošlete nám e-mail pro konzultaci. Naše servisní oddělení odpoví do 24 hodin.

10. Jak definovat záruku na stroj? Kdy jste začali měřit čas?

Záruku identifikujeme na základě výrobního čísla. Záruční doba se počítá od uvedení zařízení do provozu a převzetí. Pokud máte nějaké dotazy, pošlete nám e-mail pro konzultaci.

11. Jak dlouhá je záruční doba obráběcího stroje?

Náš závazek vůči klientským strojům je jednoletá záruka. Za nákup uživatele registrovaného jako člen na této webové stránce s výrobním číslem stroje můžete využít prodlouženou záruku 3 měsíce. Podrobnosti najdete v členské službě.

12. Má MC příručku pro údržbu a provozní příručku?

Každý cnc stroj opouštějící továrnu bude mít spolu se související sérií nebo modelem anglické pokyny včetně návodu k údržbě a návodu k obsluze. Přiložená dokumentace může také obsahovat instrukce pro cnc ovladač, instrukce pro díly, které jste si zakoupili (jako otočný stůl, chladič oleje)

Podrobnosti

Slider Zdvih (mm): 320 mm
Automatická hladina: Poloautomatická
Hloubka hrdla (mm): 450 mm
Typ stroje: Torsion Bar, Beader Machine
Délka pracovního stolu (mm): 4000
Šířka pracovního stolu (mm): 400 mm
Rozměr: 6060*3100*3800mm
Stav: Nové
Materiál / Zpracování kovu: Nerezová ocel
Automatizace: Automatická
Extra služby: Řezání na délku
Rok: 2021
Hmotnost (KG): 1850
Výkon motoru (kw): 37 kw
Klíčové prodejní body: Automaticky
Záruka: 1 rok
Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Farmy, Maloobchod, Stavební práce, Reklamní společnost
Umístění showroomu: Spojené státy americké, Německo, Vietnam, Brazílie, Peru, Mexiko, Rusko, Thajsko, Maroko, Keňa, Chile, Alžírsko, Jižní Afrika
Typ marketingu: Nový produkt 2020
Zpráva o zkoušce strojů: Poskytováno
Video odchozí kontrola: Zajištěno
Záruka na základní komponenty: 1 rok
Základní komponenty: Motor
Poskytovaný poprodejní servis: Inženýři, kteří jsou k dispozici pro servis strojů v zahraničí, Bezplatné náhradní díly, Instalace, uvedení do provozu a školení v terénu, Servis a opravy v terénu, Video technická podpora, Online podpora
Surovina: ocelová tyč
Výkon: Hydraulický
Použití: Ohýbání plechů
Napětí: 220V/380V/400V
Materiál zpracování: ocel hliník
Použití: Čtvercový ocelový I-nosník ect.
Zpracovaný materiál: Ohýbání plechů z měkké oceli
Materiály: Ohýbání hliníkových plechů
Certifikace: ISO 9001:2000
Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
