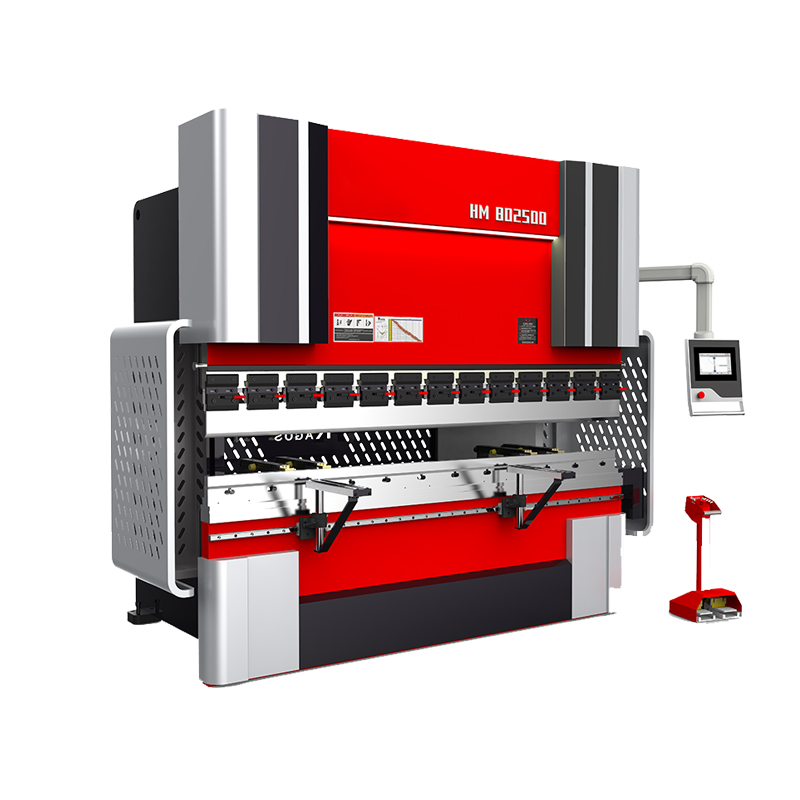

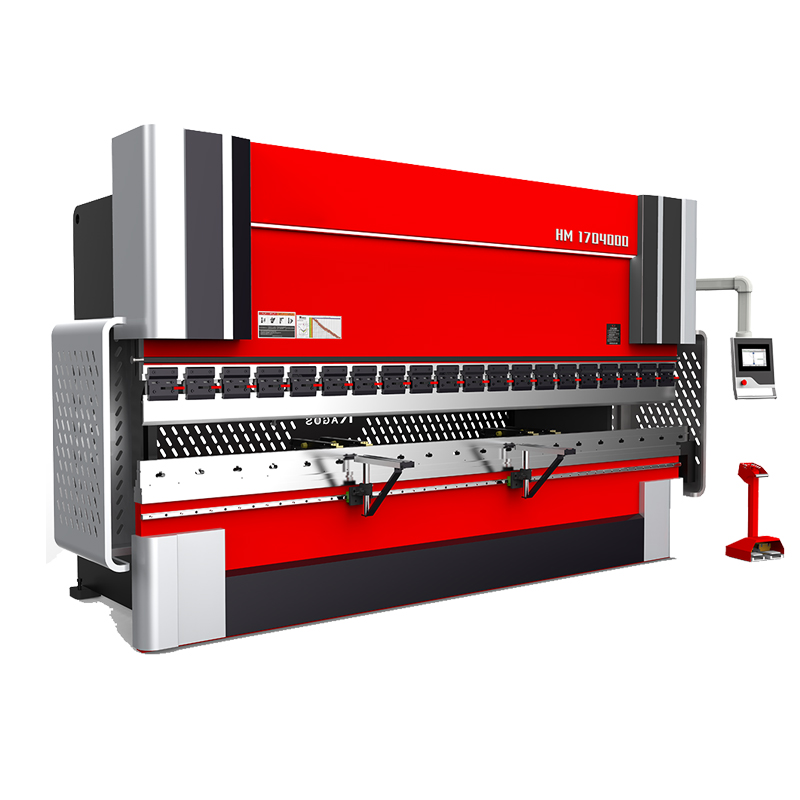

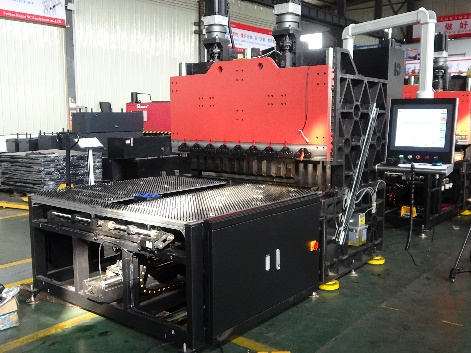

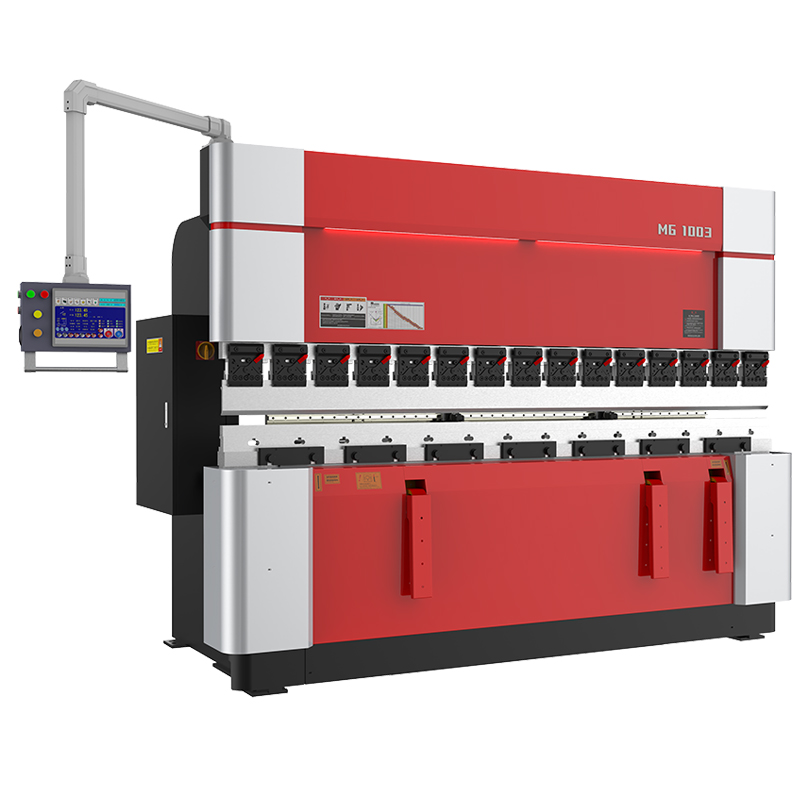

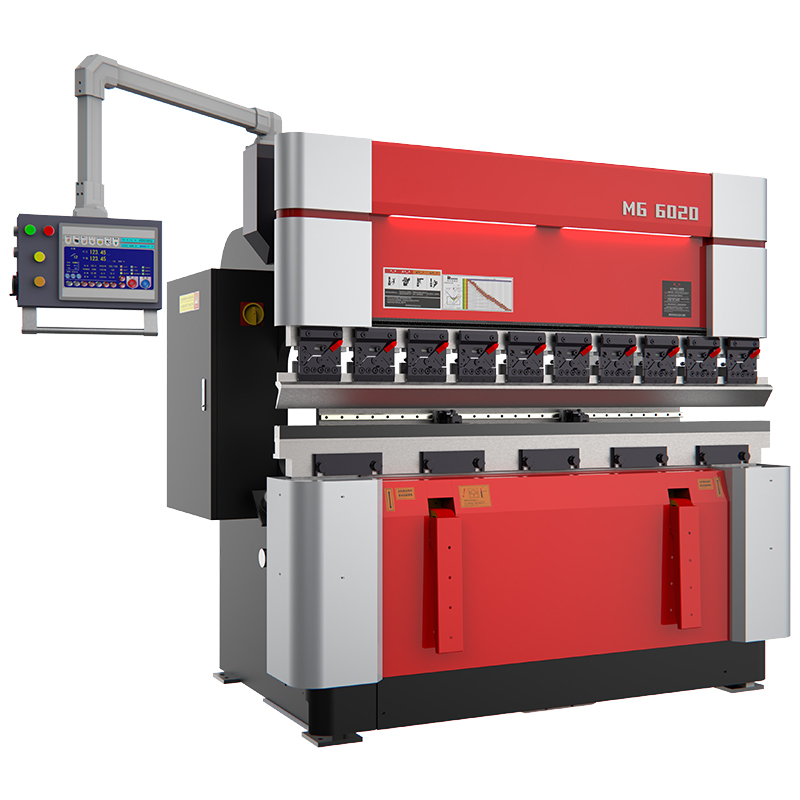

Hydraulický ohraňovací lis na ohýbání ocelových plechů

Přehled produktu

Specifikace produktu

NE.	Podrobnosti	Původní výrobce	Jméno značky
1	NC systém	Holandsko	Řada DELEM DA-53 (odpovídající)
		Švýcarsko	CYBELEC CT8 (standardní)
2	Utěsněný lineární enkodér	krocan	OPKON
3	Hydraulický systém	Němec	REXROTH/ ARGOS-HYTOS
4	Olejové čerpadlo	Amerika/Japonsko	SLUNNO/ NACHI
5	Kulový šroub	Tchaj-wan	HIWIN/ PMI
6	Rovná vodicí lišta	Tchaj-wan	HIWIN/ PMI
7	Těsnění	Japonsko	Japonsko NOK
8	Vzduchový spínač	Francie	Schneider
9	Miniaturní relé	Francie	Schneider
10	Stykač střídavého proudu	Francie	Schneider
11	Knoflík	Francie	Schneider
12	Elektrické komponenty	Japonsko	Omron
13	Zásuvkový spoj	USA	EATON

Technické parametry a specifikace s 130 tunami
Délka pracovního stolu		3200	mm
Vzdálenost mezi sloupy		2700	mm
Zdvih jezdce		200/250	mm
Otevřená výška		450/500	mm
Hloubka hrdla		400	mm
Číslo osy NC		Y1, Y2, X, R, V	sekery
Výkon hlavního motoru		11	kw
Rychlost skluzu	Rychle dolů	180	mm
	Práce	10	mm
	Vrátit se	160	mm
Osa X zadního dorazu	Mrtvice	600	mm
	maximální rychlost	350	mm/s
	Přesnost přemístění	≤0,05	mm
Osa R zadního dorazu	Mrtvice	200	mm
	maximální rychlost	200	mm/s
	Přesnost přemístění	≤0,05	mm
Rozměry stroje	Délka	3800	mm
	Šířka	1850	mm
	Výška	2750	mm
Hmotnost stroje	/	9000	kg

Konfigurace produktu

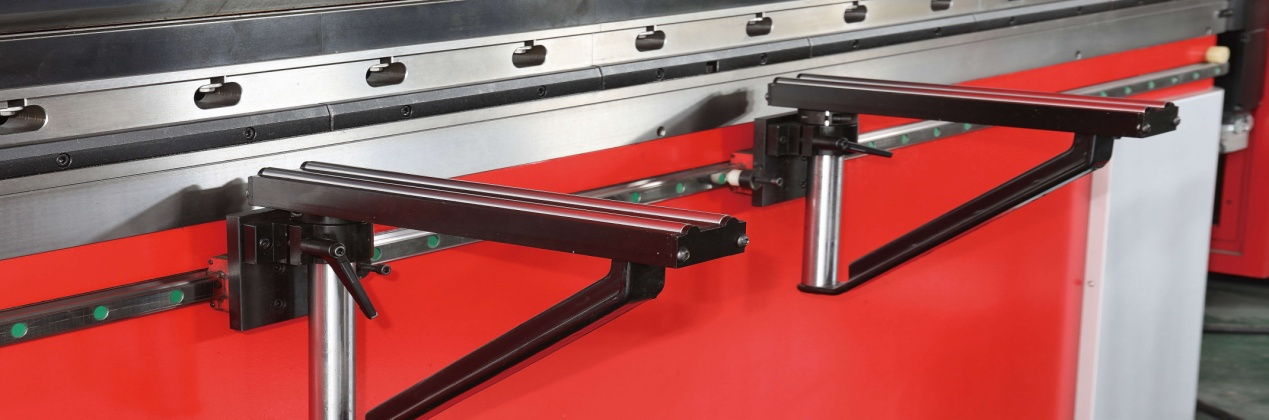

Pohyblivý přední nosný rám: Pohybuje se podél lineární vodicí kolejnice a lze jej zaparkovat v jakékoli poloze, aby vám pomohl ohýbat práci a učinil práci pohodlnou a efektivní.

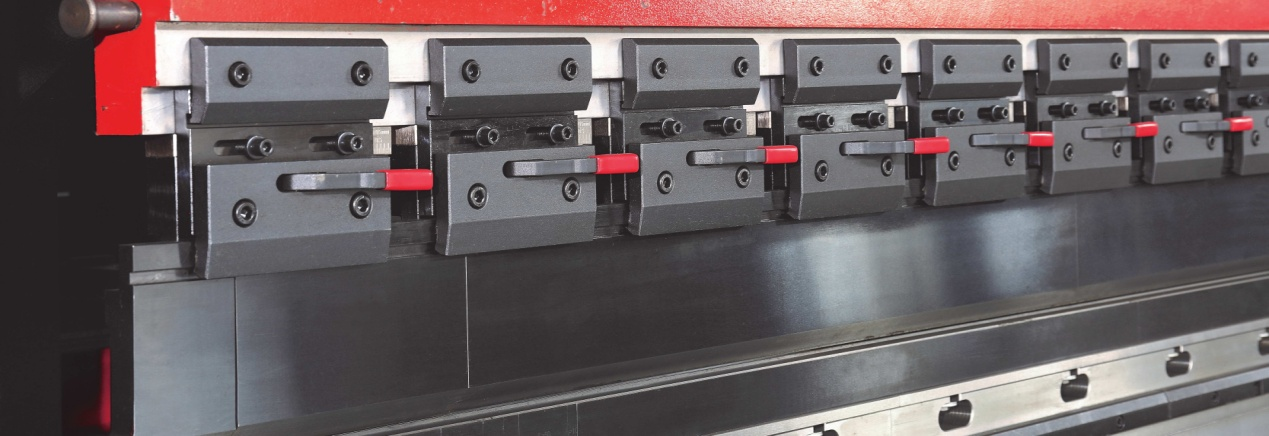

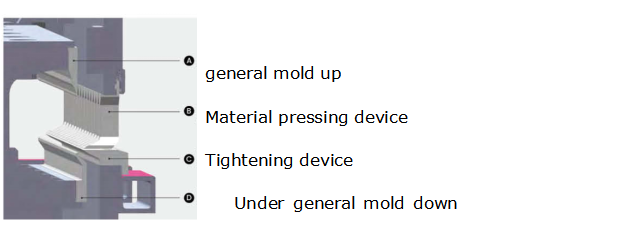

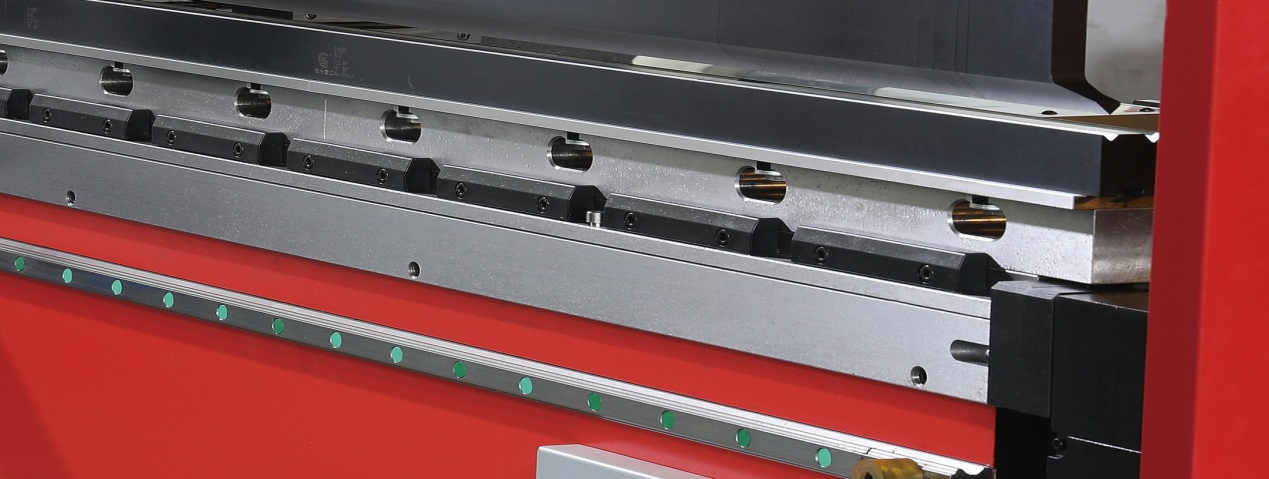

Vysoce přesný a rychlý upínací systém: rychlá a snadná výměna nástrojů, snížení pracovní síly a zvýšení produktivity.

Kvalitnější ohraňovací lisy: celé tvrzené vysoce přesné CNC ohraňovací lisy jsou odolné.

Vysoce přesný a stabilní systém zadního dorazu (volitelně): Nová a jedinečná konstrukce dvojitého lineárního vedení, Pro zajištění dobré přesnosti polohování. Konstrukce vícestupňových dorazů pro zvýšení rozsahu polohování nad hodnotu ceny.

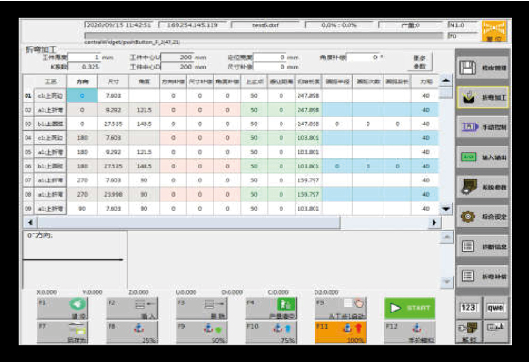

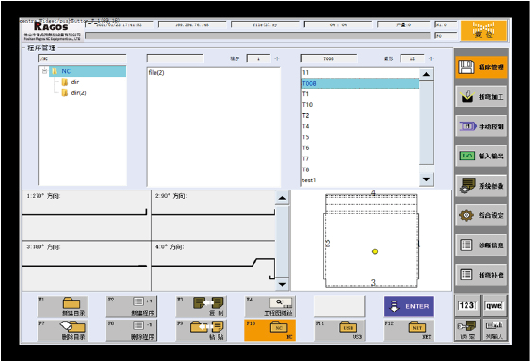

Snadno ovladatelný řídicí systém CNC vám může pomoci ušetřit čas a zlepšit efektivitu práce.

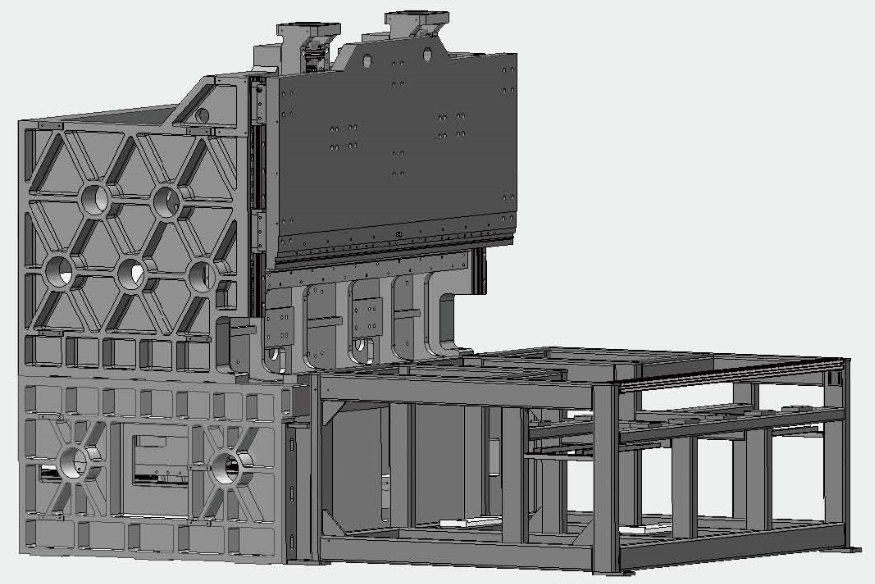

Odlévané tělo stroje (vyznačuje se stabilní strukturou, malou deformací a vysokou přesností

Technologie obráběcích strojů

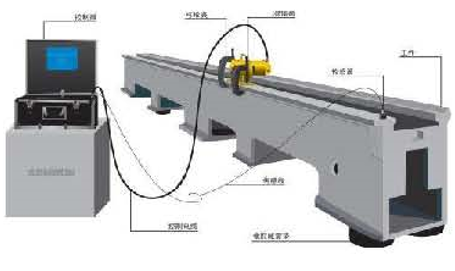

Vibrační stárnutí úleva od stresu

Vibrační stárnutí úleva od stresu

Aby se eliminovalo vnitřní pnutí obrobku, zajistěte, aby stroj pracoval dlouhou dobu s vysokou přesností.

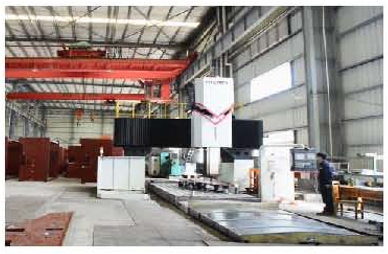

Hotové obrábění

Dokončené obrábění: Vlastní velké horizontální portálové frézky pro splnění požadavků na přesné obrábění Ragos, také zajišťují vysoce kvalitní instalační základnu.

Přirozené stárnutí: Rámy strojů musí být přirozeně umístěny po dobu 6 měsíců, aby se uvolnilo napětí z tepelného zpracování, což má získat stabilní přesnost a vyšší tuhost.

Níže je strojové zpracování podestýlky

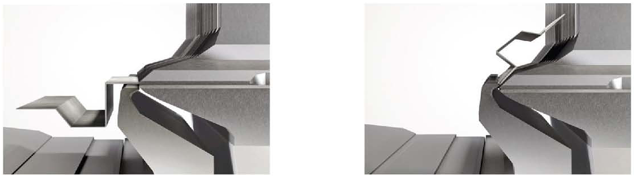

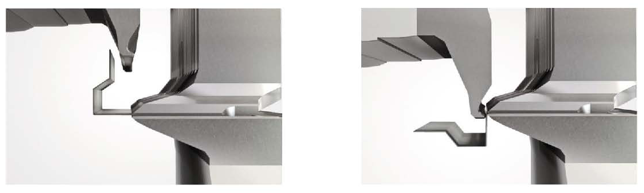

Ohnout se

Sehnout se

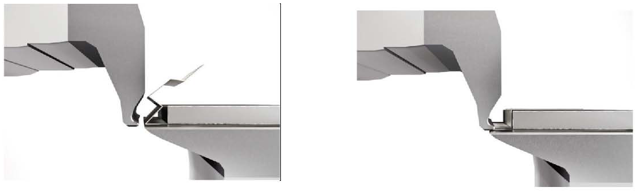

Zploštění a ohýbání

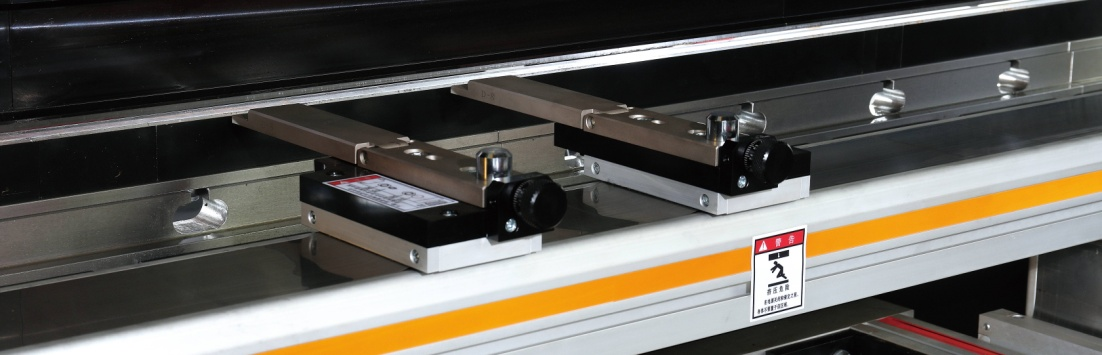

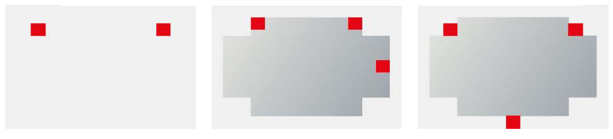

Systém polohování listů

Umístění ocasu Předpolohování desky Konečné umístění

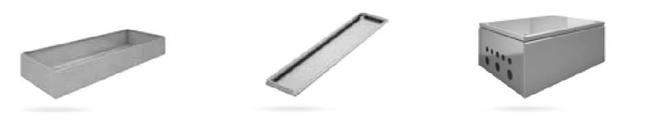

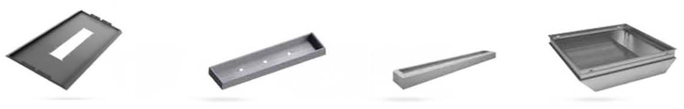

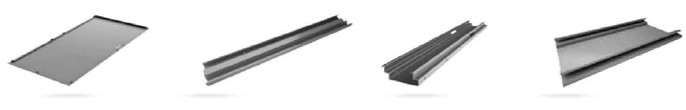

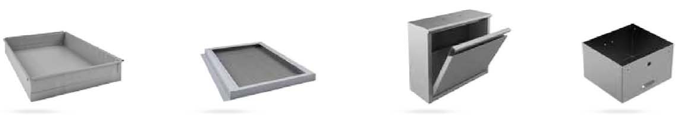

Vzorky produktů

Podrobnosti

• Slider Zdvih (mm): 300 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 400 mm
• Typ stroje: Torzní tyč
• Délka pracovního stolu (mm): 4000
• Šířka pracovního stolu (mm): 2500 mm
• Rozměr: 4000*2500*3600
• Stav: Nové
• Materiál / kov Zpracováno: Nerezová ocel, ALLOY, uhlíková ocel, hliník
• Hmotnost (KG): 7000
• Výkon motoru (kw): 25 kw
• Klíčové prodejní body: Vysoká úroveň bezpečnosti
• Záruka: 1 rok
• Použitelná odvětví: Opravny strojů, Výrobní závod, Domácí použití, Stavební práce, Reklamní společnost
• Umístění showroomu: Žádné
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní komponenty: Ložisko, motor, ozubené kolo, motor
• Název produktu: Hydraulická CNC ohýbačka
• Surovina: Plech
• Výkon: 7,5kw 10kw 15kw 20kw
• Použití: Ohýbání nerezových plechů
• Funkce: Ohýbání oceli
• Řídicí systém: DA69T-DA66T-DA58T-CT8-CT12
• CNC systém: Delem Holland
• Hydraulický systém: Bosch Rexroth Německo
• Barva: Bílá a červená
• Hlavní motor: Siemens Německo
• Poskytovaný poprodejní servis: Bezplatné náhradní díly, instalace v terénu, uvedení do provozu a školení, údržba a opravy v terénu, technická podpora videa
• Pozáruční servis: Video technická podpora, Online podpora
