CNC ohraňovací lis s fotoelektrickou ochranou Elektrohydraulický synchronní ohýbací stroj

Elektrohydraulický ohraňovací lis

Ohraňovací lis RAYMAX je vybaven CNC korunkovým systémem pro lepší kvalitu, servomotorem řízeným zadním dorazem pro
zvýšené rychlosti a 3D grafická řídicí jednotka pro simulaci ohybových sekvencí a kolizních bodů. Také má zvýšené pracovní rychlosti, zdvih, denní světlo a lisovací kapacitu strojů řady GENIUS. Budoucnost – v důsledku rostoucích nákladů na energii a stále hospodárnějších pohonů s regulací otáček nabízených na trhu jsou řešení s proměnnou rychlostí vpřed.

Specifikace produktu

Typ	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nominální síla (KN)	630	800	1000	1600	2000	2500	3000
Délka ohybu (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikální vzdálenost (mm)	1900	2700	2700	2700	2700	2700	2700
Hloubka hrdla (mm)	350	350	400	400	400	400	400
Zdvih posuvníku (mm)	170	170	200	200	200	200	200
Max.Otevření (mm)	380	380	420	420	420	420	420
Hlavní výkon (kw)	5.5	7.5	7.5	11	15	15	22
Kokrhání válce	2	3	3	3	3	3	3
Řídicí osy	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Zdvih v ose X (mm)	500	500	500	500	500	500	500
Rychlost osy X (mm/s)	200	200	200	200	200	200	200
Celkový rozměr (DxŠxV) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500 x 1650 x2500	3500 x 1680 x2550	3500 x 1700 x2600	3500 x 1800 x2730
Hmotnost (tuna)	5.8	7.8	8.5	11	14.2	15.6	16.8

Konfigurace produktu

Řídicí systém DA-53T

* Dotyková navigace "horkými klávesami".

*10,1" barevný TFT s vysokým rozlišením

*Až 4 osy (Y1,Y2 + 2 pomocné osy)

*Ovládání korunky

*Knihovna nástrojů / materiálů / produktů

* Řízení servo a frekvenčního měniče

*Pokročilé řídicí algoritmy osy Y pro ventily s uzavřenou i otevřenou smyčkou.

*TandemLink (volitelné)

* Rozhraní USB Memory Stick

* Offline software Profile-T

Rychlé upínání

*Standardní spodní zápustky s dvojitým V s různou velikostí a různými tvarovanými štěrbinami na výběr, vhodné pro výměnu zápustek, schopné ohýbání běžných plechů, s CNC pracovním stolem s dvojitým V zápustkou s vysokým poměrem ceny a výkonu, vhodné pro instalaci segmentových zápustek.

Taiwan HIWIN kuličkový šroub a lineární vodicí kolejnice

* Vybavený tchajwanským kuličkovým šroubem HIWIN a lineární vodicí lištou, zadní doraz využívá horizontální instalační skořepinovou strukturu s vysokou stabilitou, jednoplášťovou dvojitou vodicí lištou, vysokou přesností, pohonem osy X, automatickým CNC systémem

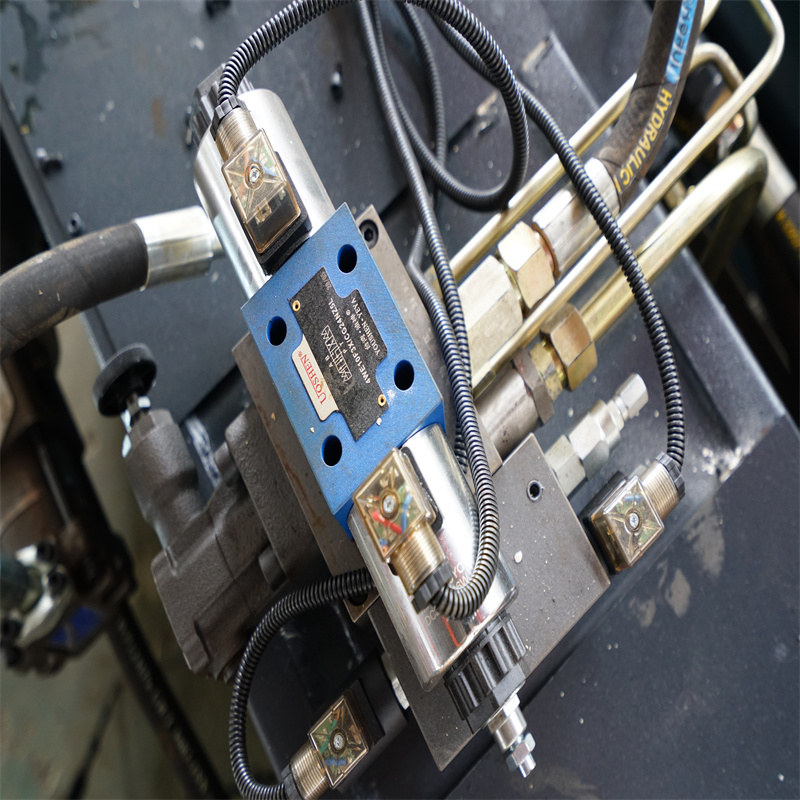

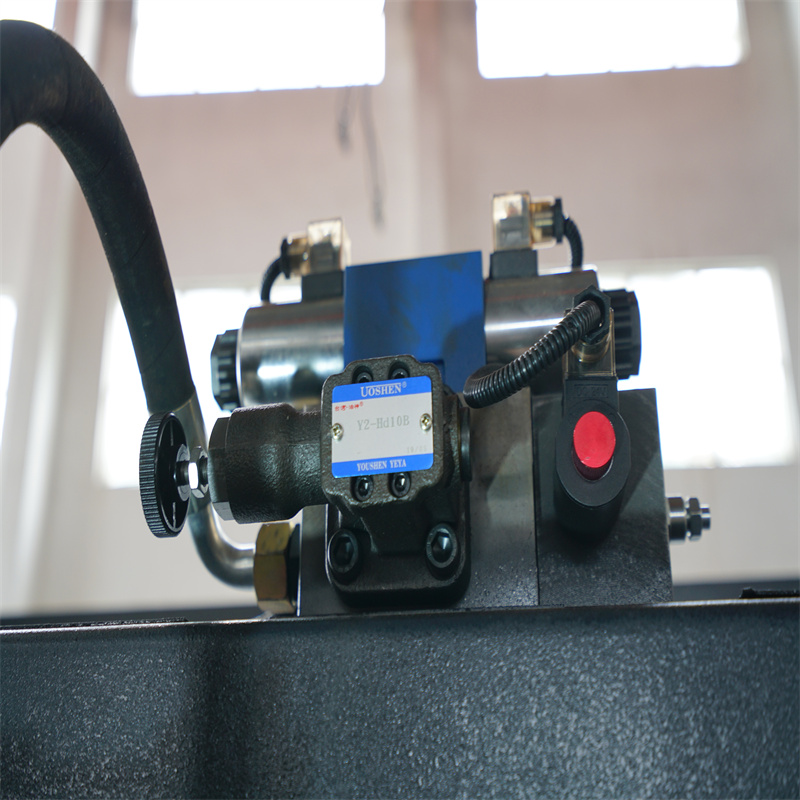

Světově proslulá sada hydraulických hodnot

Přijměte nejkvalitnější německý ventil láhve BOSCH REXROTH, abyste zajistili vysoký výkon a vysokou spolehlivost, žádné úniky a závady.

Mechanické zakokrhání osy V

Mechanické vlnění osy V, zlepšující přesnost úhlu ohybu a linearitu

Motor Siemens

Zaručuje životnost stroje a snižuje hluk při práci

Nožní spínač

* Je pohyblivý a může kdykoli zastavit operaci pomocí nouzového tlačítka. Prodloužení životnosti a volitelná citlivost. Je spolehlivější.

Ruční zadní měřidlo

*2 až 5 prstů zadního dorazu (standardně 3)

0il čerpadlo

* Americká světoznámá značka pro hydraulické čerpadlo. Funguje dobře a poskytuje velký výkon pro celý systém. Použití čerpadla Sunny zajišťuje životnost čerpadla a nižší pracovní hlučnost.

Nástroje 42CrMo

* Matrice jsou vyrobeny z oceli 42CrMo, tvrdost po tepelném zpracování až 42 stupňů, zajišťující životnost matrice

Španělsko FAGOR Mřížkové pravítko

*Signál polohy jezdce je vrácen do ovladače pomocí španělského pravítka mřížky FAGOR, poté ovladač CNC upraví množství palivové nádrže změnou velikosti otevření synchronního ventilu, čímž řídí jezdec (Y1, Y2) běžící na stejné frekvenci a zachování paralely stav pracovního stolu.

Výkonná skříň

*Francouzská elektrika Schneider pro zajištění stability stroje a servopohon Estun pro řízení přesnosti os X, Y.

*Otevřít dveře

*Vypnout

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 320 mm
• Typ stroje: Synchronizovaný
• Délka pracovního stolu (mm): 3200
• Šířka pracovního stolu (mm): 3200 mm
• Rozměr: 3500x1700x2200mm
• Stav: Nové
• Místo původu: Čína
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Extra služby: Řezání na délku
• Rok: 2021
• Hmotnost (KG): 2800
• Výkon motoru (kw): 13,5 kw
• Klíčové prodejní body: Automaticky
• Záruka: 2 roky
• Použitelná odvětví: hotely, oděvní obchody, prodejny stavebních materiálů, opravny strojů, výrobní závod, továrna na potraviny a nápoje, farmy, restaurace, domácí použití, maloobchod, prodejny potravin, tiskárny, stavební práce, energetika a hornictví, prodejny potravin a nápojů , Ostatní, Reklamní společnost
• Umístění showroomu: Žádné
• Typ marketingu: Nový produkt 2021
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 2 roky
• Základní komponenty: Ložisko, motor, čerpadlo, PLC, motor
• CNC řídicí systém: DA53T
• Funkce: Ohýbání plechu
• Výkon: 13kw
• Název produktu: ohraňovací lis
