Hydraulický ohraňovací lis 3 metry 160 tun vysoce kvalitní CNC ohýbačka Wc67y

Popis výrobku

Hydraulická ohraňovací cnc ohýbačka s přesným zadním dorazem, servomotorem, bezpečnostní ochranou, rychloupínačem, kuličkovým šroubem a lineárním vedením. Vše z Německa, USA, Holandska, Itálie Značkové díly. Tloušťku a délku ohybu lze vyrobit na míru.

Vysoce přesný zadní doraz

Řezatelná grafika

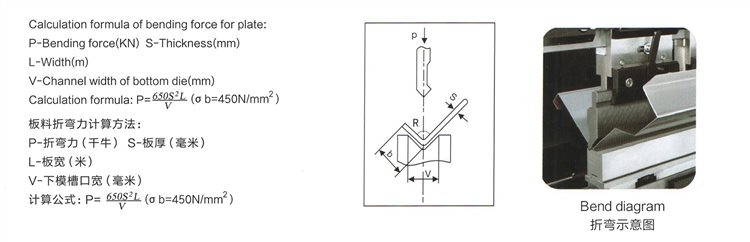

Metoda výpočtu ohybové síly plechu

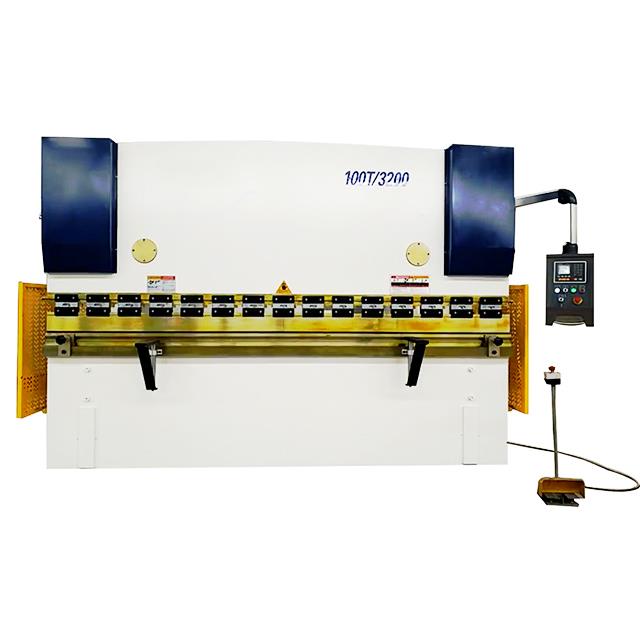

WC67Y/K ohraňovací lis

• Ovládání servomotoru
• Uložte si až 100 programů
• Až 25 ohybů na program
• Knihovna nástrojů a program nástrojů
• Automatický program úhlu ohybu
• Vyšší rychlost berana a backgahge
• Vyšší přesnost ohýbání a polohování

Vlastnosti WC67Y/K

• Celá konstrukce svařovaného stroje dosahuje vysoké tuhosti; stroj je navržen softwarem ANSYS, který dokáže zajistit spolehlivost a přesnost ohraňovacího lisu.
• Motory pro zadní doraz jsou řízeny invertorem, který může dosáhnout vysoké přesnosti polohování zadního dorazu a berana změnou frekvence a napětí motoru.

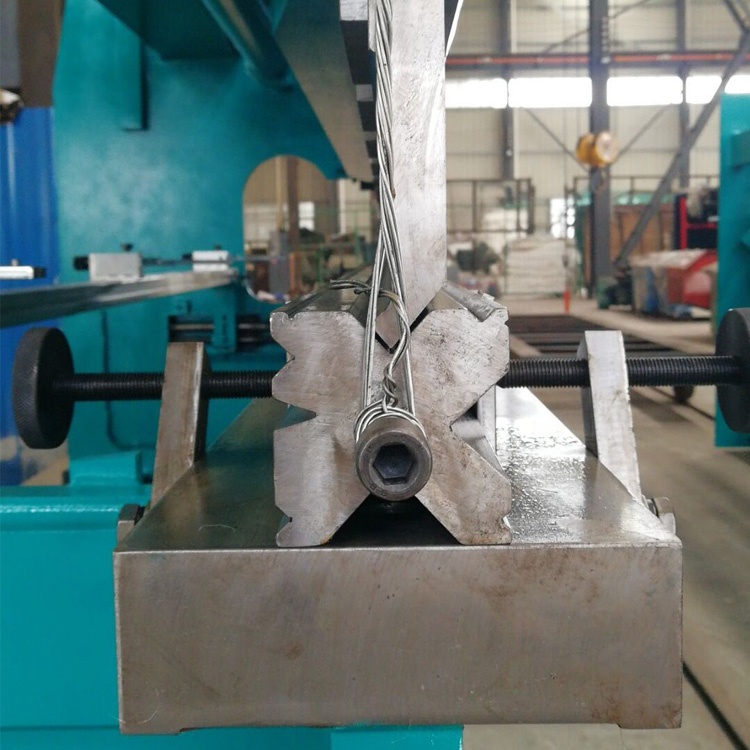

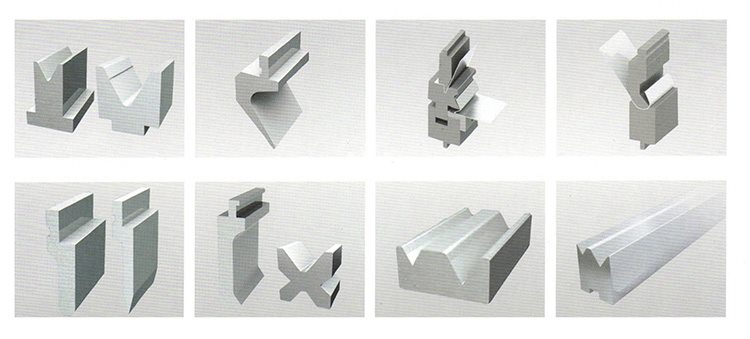

• Různé raznice a raznice jsou volitelné podle požadavků zákazníka, jako je matrice Multi-V, raznice s poloměrem, raznice s husím krkem atd. Zdarma bude zahrnuta jedna sada kompletního standardního razidla a raznice.
• Osu X (Backgahge) a osu Y (zdvih berana nebo zdvih válce) lze naprogramovat pomocí ovladače systému E21, který může uložit až 40 skupin programů. Boční a zadní kovový ochranný kryt splňuje evropský bezpečnostní standard.
• Hydraulické přetížení lze chránit přepouštěcím ventilem, tlak v systému lze snadno regulovat tlakovým spínačem.
• Nožní spínač s nouzovým tlačítkem může stroj okamžitě zastavit, když dojde k nehodě.

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open	Výkon motoru	Rozměry
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

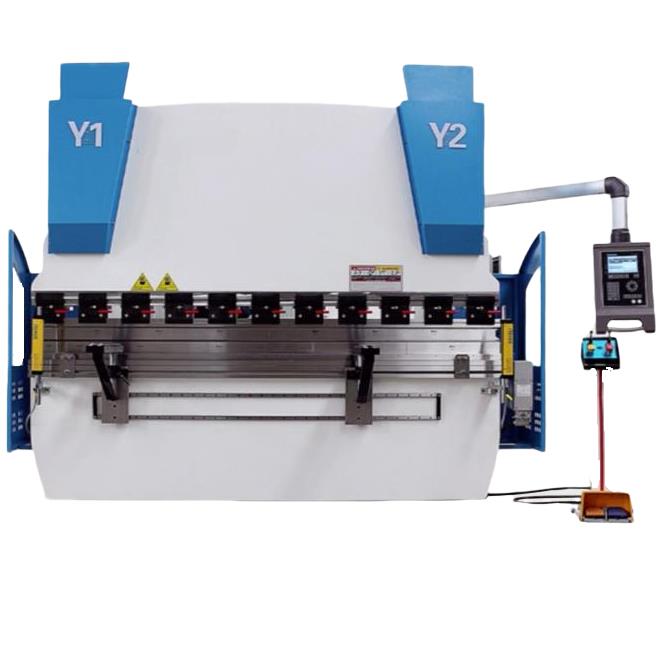

Ohraňovací lis WE67K

Elektrohydraulický servoohraňovací CNC ohýbací stroj řady WE67K využívá integrální svařování a integrální strukturu zpracování.

Hlavní součásti těla jsou analyzovány pomocí softwaru pro analýzu konečných prvků ANSYS, který zajišťuje spolehlivost a celkovou přesnost obráběcího stroje.

Hlavní olejový válec na obou stranách prolomí režim řízení zdvihu tradičního mechanického ohýbacího stroje typu přepážky a převezme režim řízení s uzavřenou smyčkou, který se skládá z elektrohydraulického servoventilu dovezeného z Německa a pravítka mřížky dovezeného z Německa.

Vlastnosti WE67YK

• Pokročilá konfigurace, vysoce přesný a vysoce účinný CNC hydraulický ohraňovací lis
• Holistická struktura svařování
• Elektrohydraulický servosystém, uzavřená smyčka ovládá synchronizaci posuvníku
• Dvojitý korunovací mechanismus

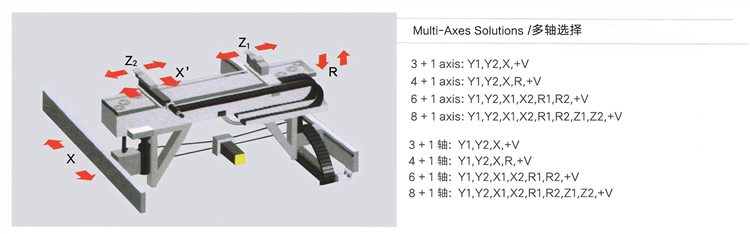

• Standardní konfigurace se 3 1 osami:
  Y1 (nahoru-dolů od levého válce)
  Y2 (směrem nahoru-dolů pravého válce)
  X (dopředu-vzad zadní části)
  V (hydraulické korunování)
• Volitelný systém zadního dorazu:
  4osý zadní doraz (X. R, Z1. Z2)
  5osý zadní doraz (XR Z1. Z2, X')
  6osý zadní doraz (X1. X2. R1. R2, Z1. Z2)

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open	Výkon motoru	Rozměry
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

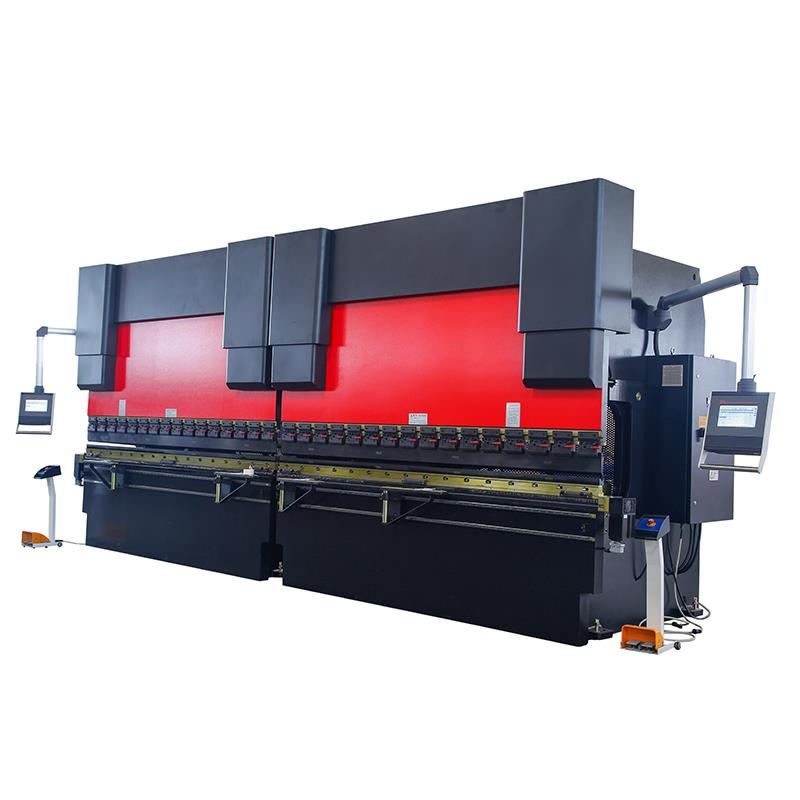

Tandemový ohraňovací lis

• Dva (WC67Y/WE67K) sálové počítače byly vybrány pro konfiguraci synchronního zařízení se spojením dvou strojů.
• Dvoustrojový kombinovaný ohýbací stroj dokáže zpracovat super dlouhý obrobek, zvláště vhodný pro městskou výstavbu, dálniční světelný sloup, elektrický sloup a tak dále.
• Oba typy obráběcích strojů lze pro zvýšení efektivity výroby používat i samostatně a jsou vybaveny mechanismem pro kompenzaci průhybu.
• Synchronní mechanismus využívá mechanické kapalinové servo a mechanický blok.
• Tento stroj byl spojen dvěma soupravami ohraňovacího lisu 400 tun.
• Tandemové řízení umožňuje synchronní práci. Jediný stroj byl kombinován pracovním stolem, pravou a levou nástěnnou deskou.
• Vzhledem k přepravě přijímáme smontovanou strukturu. Rozvaděč má silnou tuhost, dva válce byly instalovány na pravou a levou nástěnnou desku, hydraulický systém byl v činnosti elektrického systému, pohon beranu selhal. Na beranu jsou horní zápustky, když se horní zápustky a spodní zápustky dotknou, systém zvýší tlak a tvaruje obrobky.
• S různými matricemi a pod různými typy ohýbání může získat různé tvary obrobků. Kvalita je stabilní a
  spolehlivý.

Typ	Jmenovitý tlak	Délka pracovního stolu	Rozteč sloupců	Hloubka hrdla	Slide Stroke	Max Open
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Jaký je náš hlavní produkt?

A1: Naše společnost je profesionální stroj na zpracování plechu od RAYMAX. Soustřeďte se na čtyřsloupový lis, lisovací stroj na ražení dveří, ohýbací stroj, stříhací stroj, cnc plazmový řezací stroj, válcovací stroj, děrovací stroj, hydraulický železář, svařovací zařízení. Všechny tyto stroje budou řešeny pro nádrž, pánev, vozík atd.

Q2. Kdy mohu získat cenu?

A2: Obvykle nabízíme nabídku do 8 hodin, Pro naléhavou nabídku nás prosím kontaktujte pro speciální.

Q3. Co je Obchodní podmínka?

A3: Přijímáme továrnu ze závodu, FOB Dalian, CNF nebo CIF jako váš požadavek.

Q4. Jak dlouho je naše výrobní doba?

A4: Záleží na typu zařízení.
Zboží často dodáváme do 35 dnů.

Q5. Jaká je platební lhůta?

A5: T / T před odesláním nebo L / C na dohled.

Q6. Pokud během přepravy dojde k poškození produktů, jak získáte výměnu?

A6: Nejprve bychom měli prozkoumat důvod, který způsobil škodu. Pojištění si zároveň zajistíme sami nebo pomůžeme kupujícímu.
Za druhé zašleme kupujícímu náhradu. Náklady na výměnu uhradí osoba odpovědná za výše uvedené škody.

Q7. Jaké jsou vaše podmínky balení?

A7: Balení: exportní balíček vhodný pro přepravu kontejnerů.
Dřevěné pouzdro, železná paleta, plastová fólie atd.

Q8. Testujete všechno své zboží před dodáním?

A8: Ano, před dodáním máme 100% test.

Q9: Kde se nachází vaše továrna?

A9: Naše továrna se nachází v Dalian, provincie Liaoning.

Q10: Jaká je vaše záruka?

A10: Záruka: 24 měsíců po komerčním provozu nebo 18 měsíců od data odeslání, s výhradou dřívější doby platnosti.

Q11: Můžete zařídit třicetistrannou kontrolu před odesláním?

A11: Kontrola před odesláním: Kontrola dodavatele před odesláním je konečná; kontrola před odesláním třetí stranou na náklady kupujícího.

Q12: Můžeme udělat naše logo OEM?

A12:Ano, pro produkty s výkresem, které dodáte, samozřejmě použijeme vaše logo ",

Podrobnosti

• Slider Zdvih (mm): 320 mm
• Automatická hladina: Poloautomatická
• Hloubka hrdla (mm): 450 mm
• Typ stroje: Torzní tyč, Ohraňovací lis
• Délka pracovního stolu (mm): 3200
• Šířka pracovního stolu (mm): 400 mm
• Rozměr: 3260*3100*3800mm
• Stav: Nové
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Obrábění
• Hmotnost (KG): 44000
• Výkon motoru (kw): 37 kw
• Klíčové prodejní body: Automaticky
• Záruka: 1 rok
• Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Farmy, Maloobchod, Stavební práce, Reklamní společnost
• Umístění showroomu: Spojené státy americké, Brazílie, Peru, Thajsko, Argentina, Chile, Kolumbie, Alžírsko
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní součásti: Ložisko, Motor, Čerpadlo, Ozubené kolo, PLC, Tlaková nádoba, Motor, Ostatní, Převodovka
• Výkon: Hydraulický
• Surovina: Válcování plechů/desek
• Poskytovaný poprodejní servis: Inženýři, kteří jsou k dispozici pro servis strojů v zahraničí, Bezplatné náhradní díly, Instalace, uvedení do provozu a školení v terénu, Servis a opravy v terénu, Video technická podpora, Online podpora
• Název: cena ohraňovacího lisu
• OVLADAČ: ESTUN E21s
• Ovládání: frekvenční měnič AC motorů
• Hloubka hrdla: 450 mm
• Typ: Hydraulické ohýbací nástroje
• Použití: Ohýbání nerezových plechů
• Certifikace: ce
• Pozáruční servis: Video technická podpora, Online podpora
