Delem Da66t 125 3+1 4+1 6+1 8+1 CNC hydraulický ohraňovací lis pro ohýbání plechů

Informace o produktu

Tento stroj je nový CNC ohýbací stroj uvedený na trh společností RAYMAX v roce 2020 a je vhodný pro výrobce s vysokými požadavky na přesnost a cenu. Stroj je naším nejoblíbenějším modelem podle objemu a skutečným dříčem, který je vyroben z vysoce kvalitních dílů a nabízí seriózní spolehlivost. Technologie synchronizace Y1 & Y2 zajišťuje vysokou rychlost přiblížení, ohybu a návratu. Schopnost délky ohybu a rozsah tlaku lze přizpůsobit tak, aby splňovaly různé výrobní požadavky.

Vědecký design

1, Synchronní pohyb os Y1 a Y2, každá je řízena nezávislým válcem

2, Možnost přidat možnosti a upgrady do konfigurace v pozdější fázi

Šetrný k životnímu prostředí

Nízká hlučnost během čekání a rychlého spouštění (méně než 25 decibelů), lisování a návratu, protože tlak v hydraulickém systému je uzavřenou smyčkou řízení hlavního motoru serva. Spotřeba energie nižší než u běžného stroje o 60 % díky použití servomotoru.

Stabilní a odolný výkon těla stroje

1, Integrované svařování rámu stroje.

2， Rám stroje tvořený trojrozměrným obráběcím centrem CNC v jednom procesu, který zajišťuje rovnoběžnost a svislost každého montážního povrchu.

3, Vnitřní namáhání laminace temperováním.

4, otryskání k odstranění rzi a protikorozní úpravy.

1. Řídicí systém: DA52s (volitelně Cybelec CT8 ze Švýcarska)

Rychlé programování na jednu stránku

• Navigace pomocí klávesových zkratek

• 7” VGA barevný TFT

•Až 4 osy (Y1, Y2 a 2 pomocné osy)

•Ovládání korunky

•Knihovna nástrojů/materiálů/produktů

•USB, periferní rozhraní

•Základní funkce řízení stroje jsou Y1 Y2 XR-osa.

•Pokročilé řídicí algoritmy osy Y pro ventily s uzavřenou smyčkou i s otevřenou smyčkou

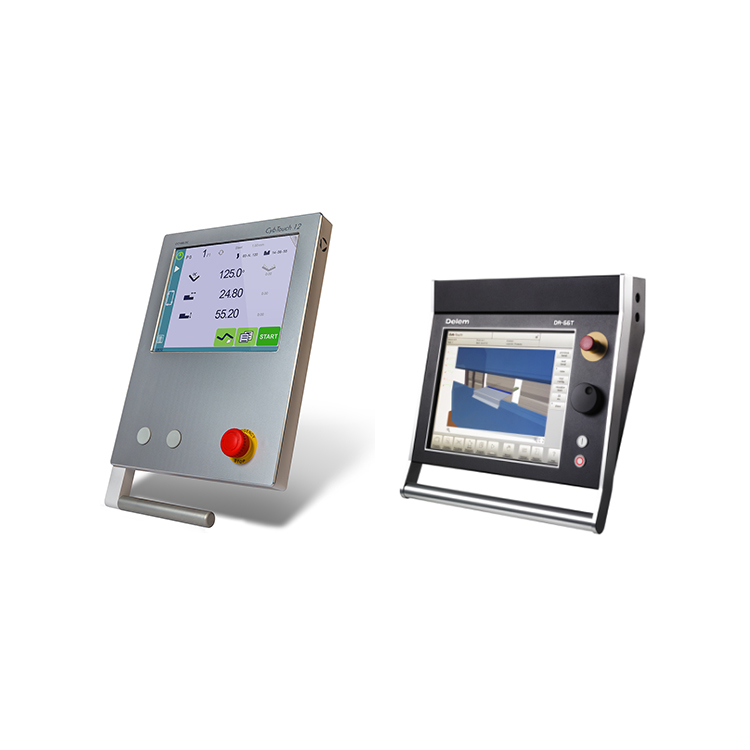

Volitelný řídicí systém:

(DA66T DA69T / Cybelec CT8 CT12 ze Švýcarska)

Volitelná osa (3 1/4 1/6 1/8 1)

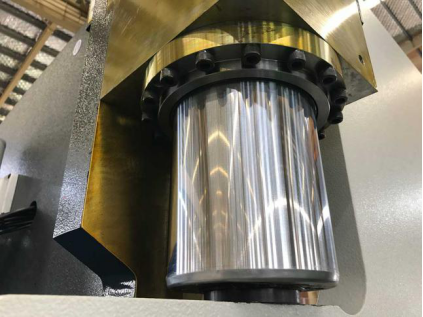

2. Válec
Jako čínská prémiová značka má životnost více než 10 let

3. Proporcionální ventil
Proporcionální ventil přesně reguluje pohyby osy Y1 Y2

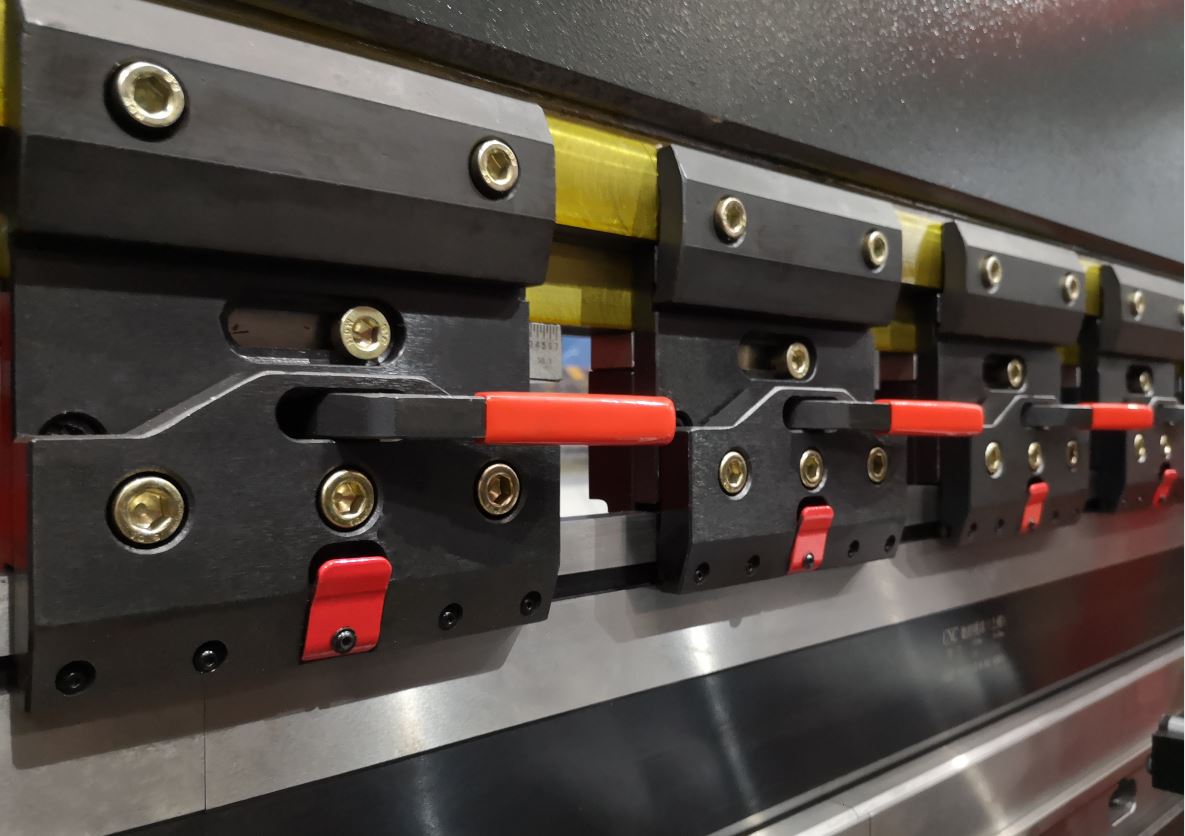

4. Rychlý klip
Rychlá výměna nástrojů díky vertikálnímu nastavení pro zkrácení doby nastavení

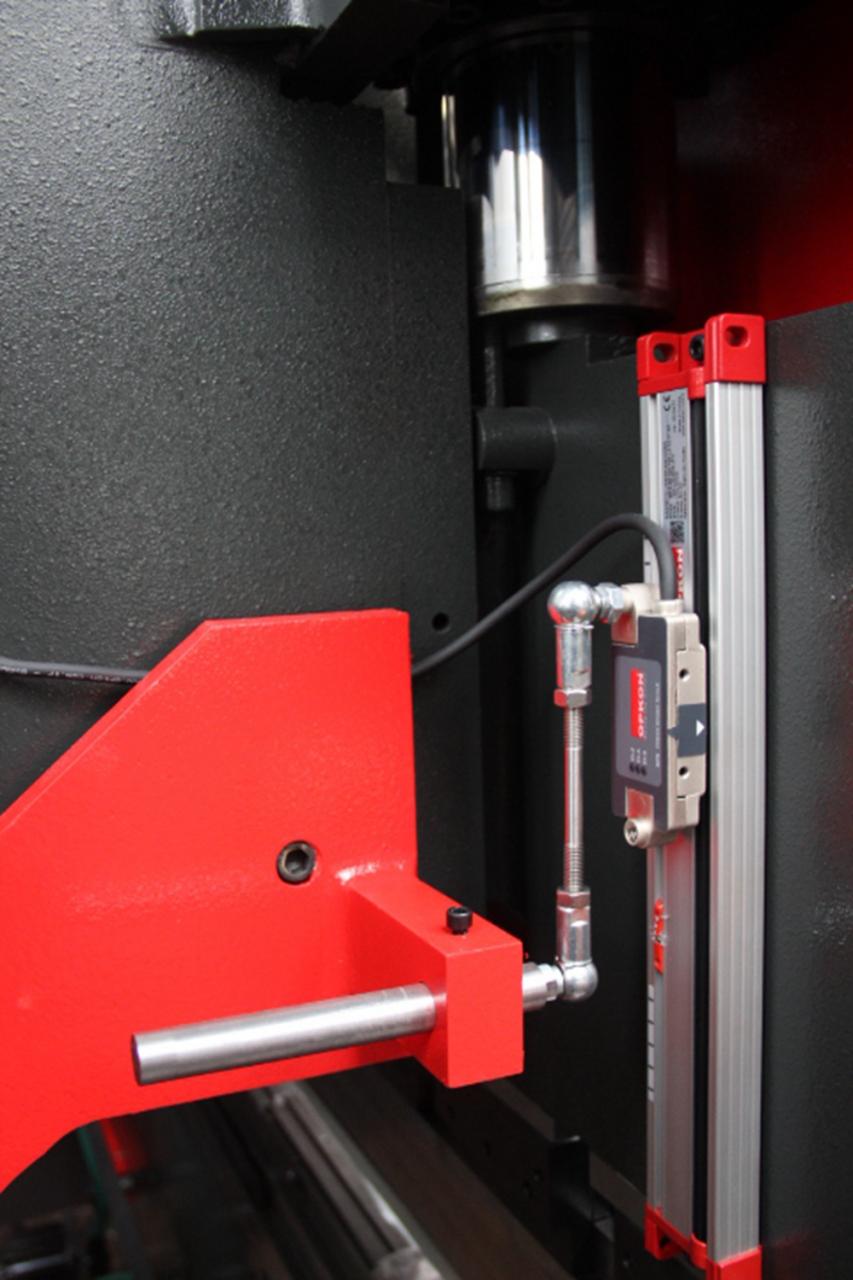

5. Pravítko mřížky poskytuje přesné umístění
Optický lineární vodicí systém je připevněn k loži stroje samostatným ramenem. Díky tomuto řešení jsou všechny hodnoty vychýlení schopné zaznamenat a upravit tak citlivost a opakovatelnost vašeho vázání.

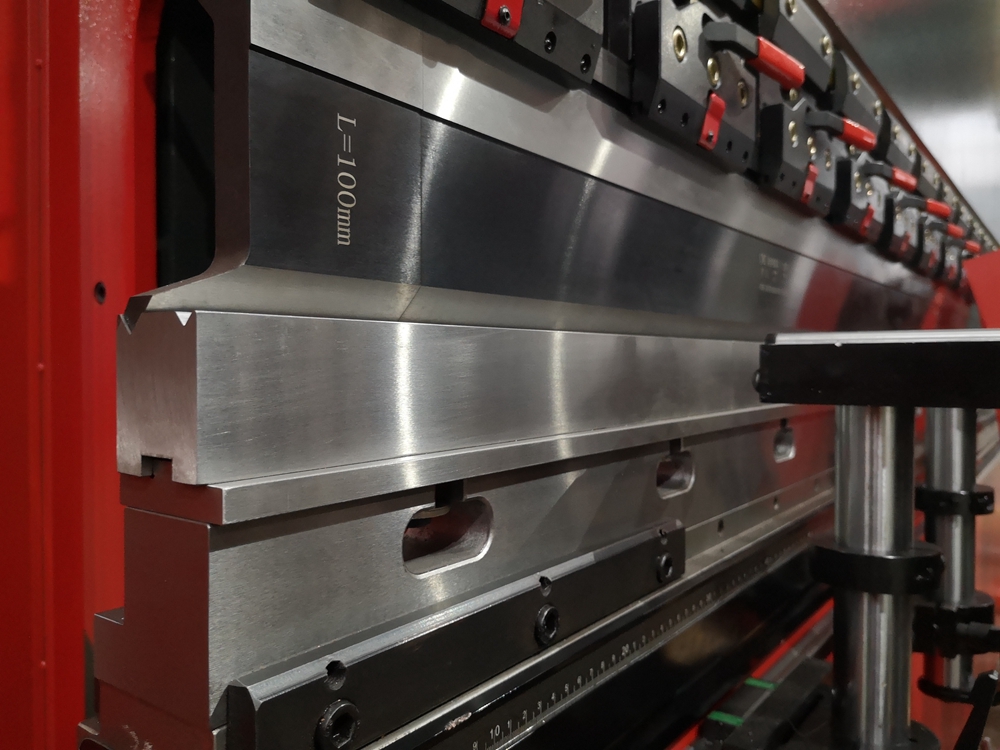

6. CNC forma (Golin)
CNC soustředná forma, multifunkční, snadno měnitelné strany

7. Automatický korunovací systém
Vyrovnaná kompenzace, dokonalý úhel ohybuŘízení pomocí CNC řídicího systému DA52s

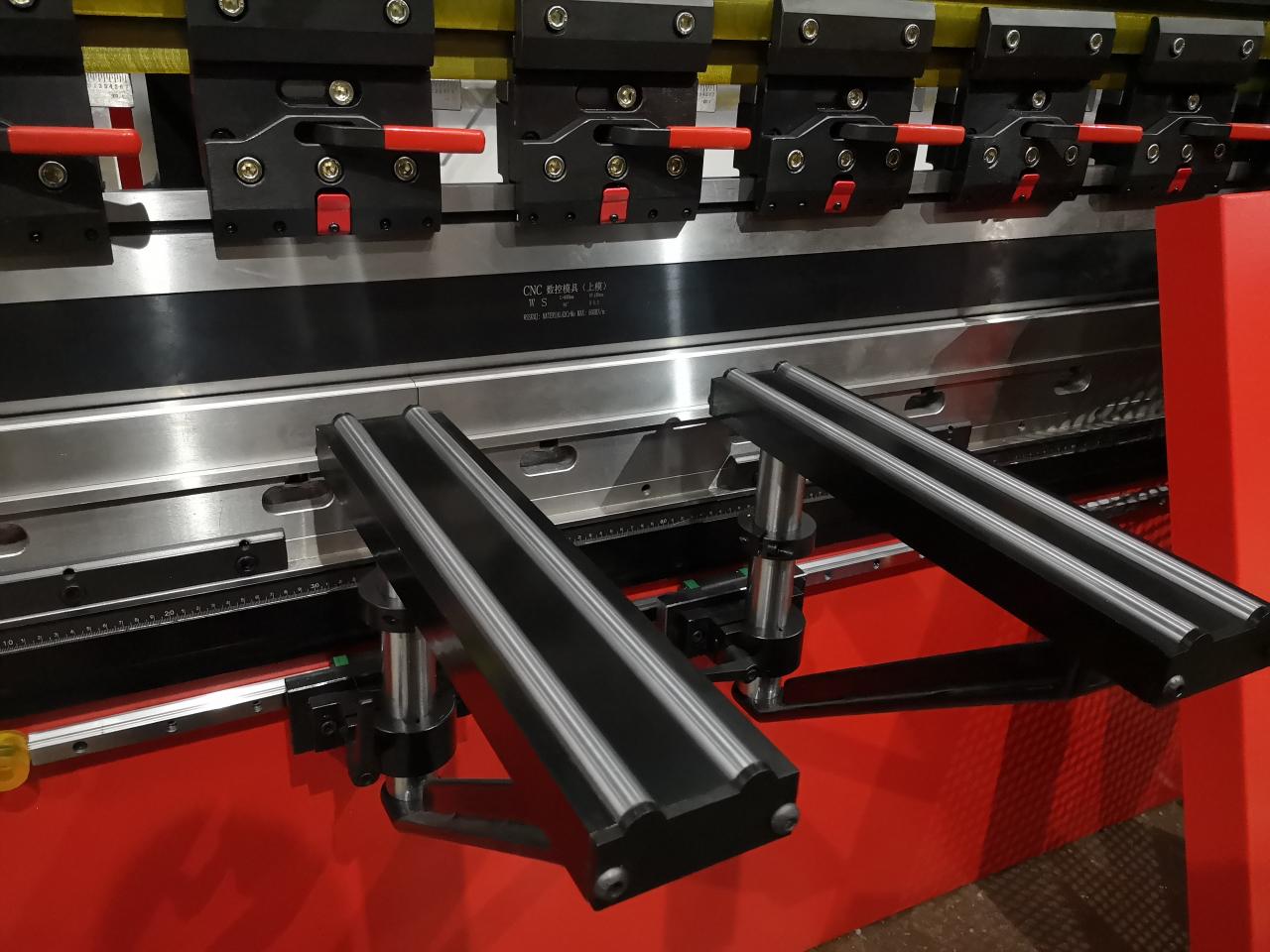

8. Podpěrné rameno
Ergonomické podpěrné držáky a LED osvětlení pracovního prostoru slouží k maximalizaci vaší obsluhy

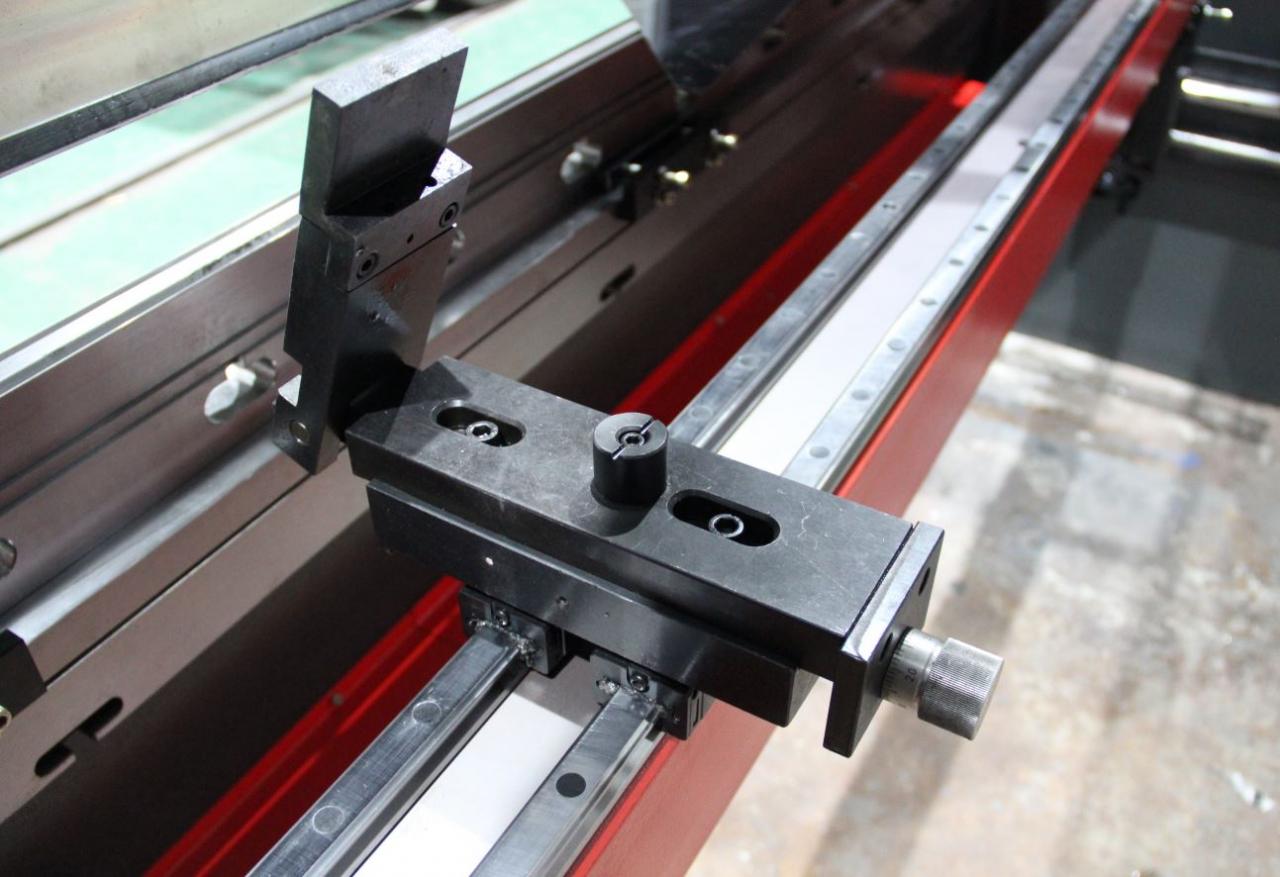

9. Dvojitá lineární vedení a integrovaný nosný nosník
Pro zlepšení přesnosti pohybu prstů

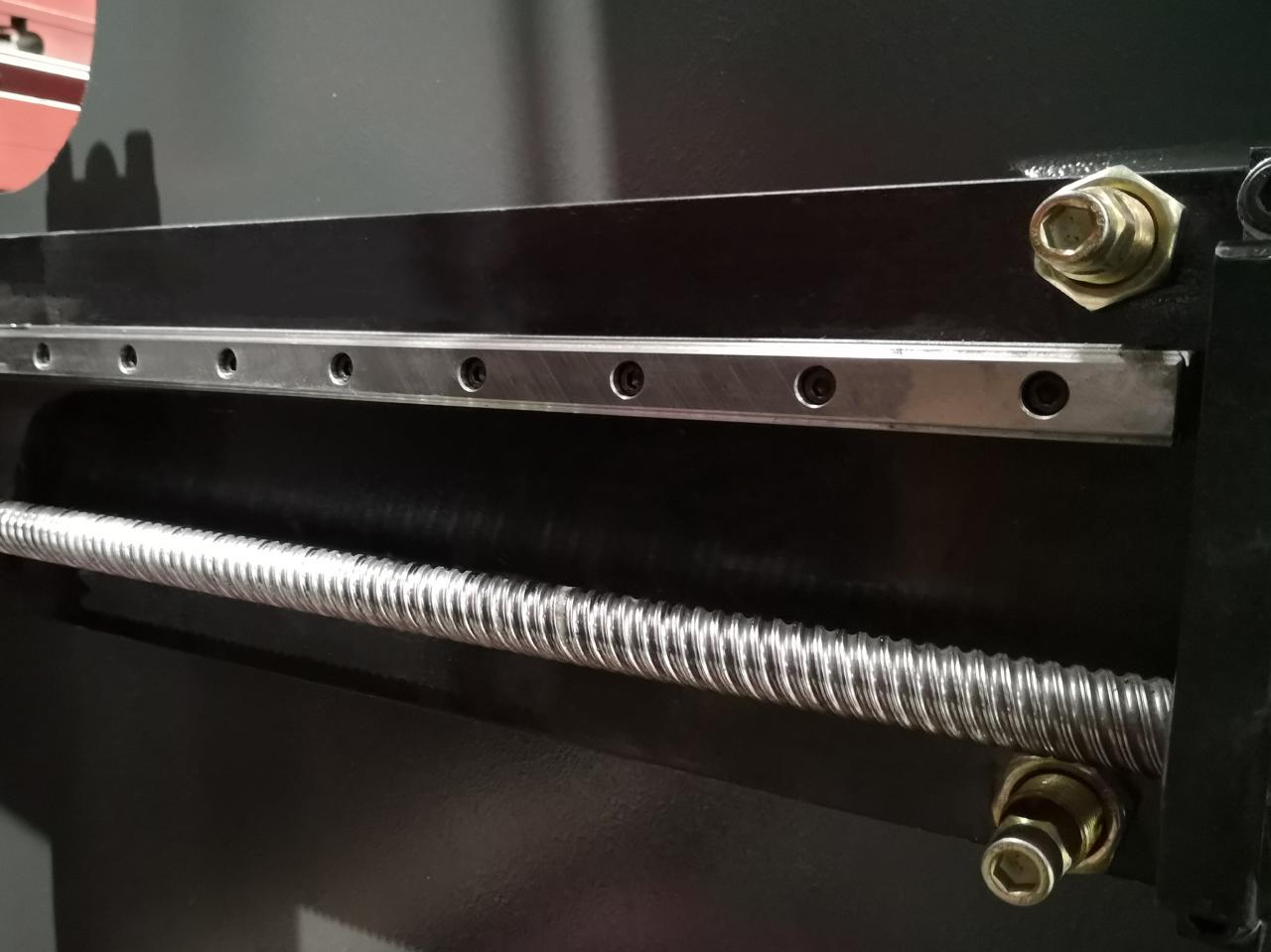

10. Kulový šroub a lineární vedení
Dynamické zadní dorazy a vysokorychlostní osa díky kuličkovému šroubu a lineárnímu vedení pro zlepšení přesnosti pohybu zadního dorazu

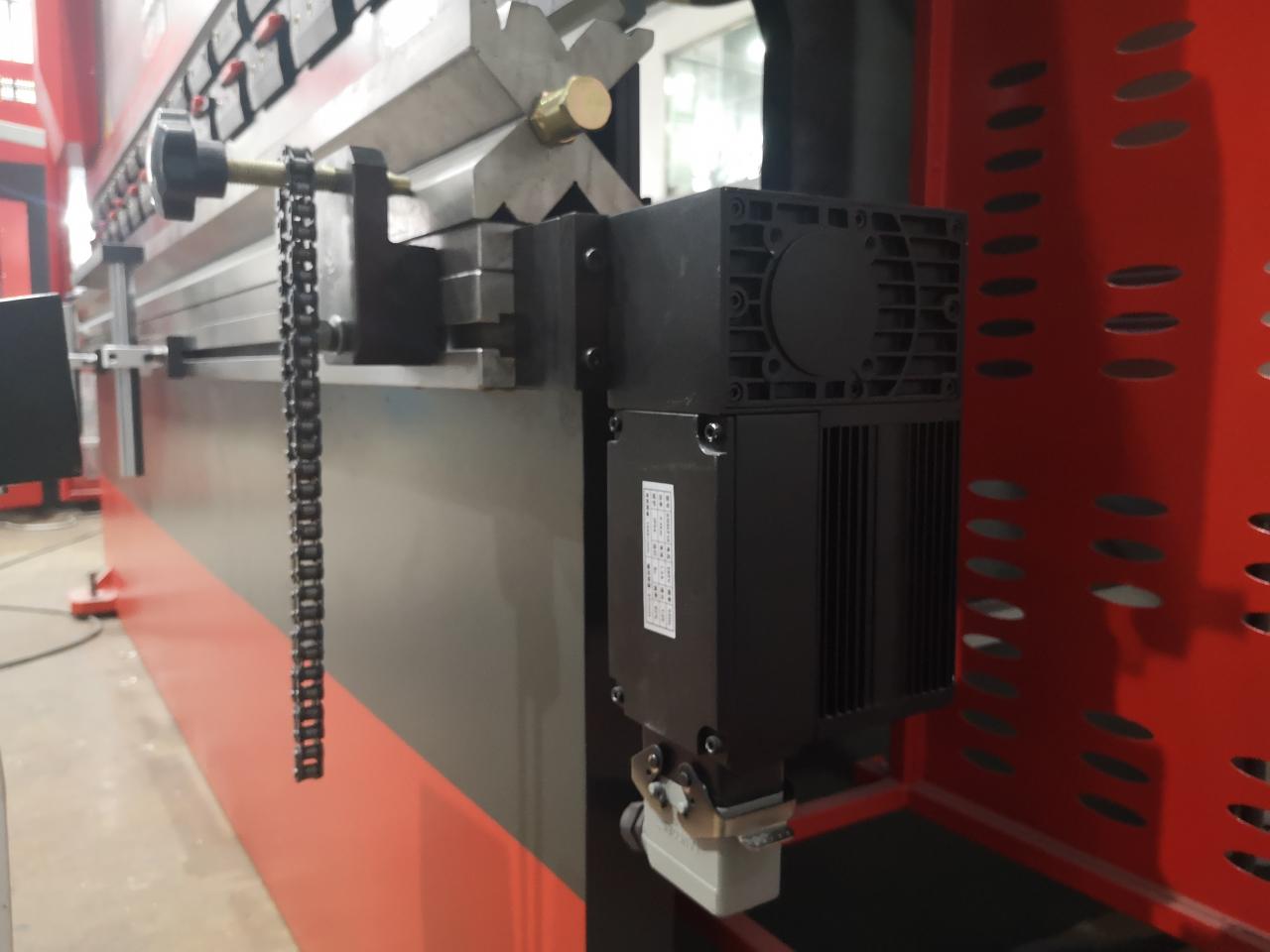

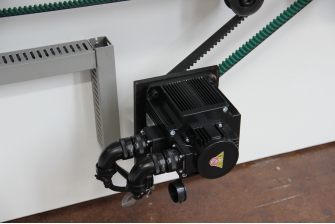

11. Servomotor
Polohování os X a Y servopohonu pro zvýšení rychlosti a přesnosti.

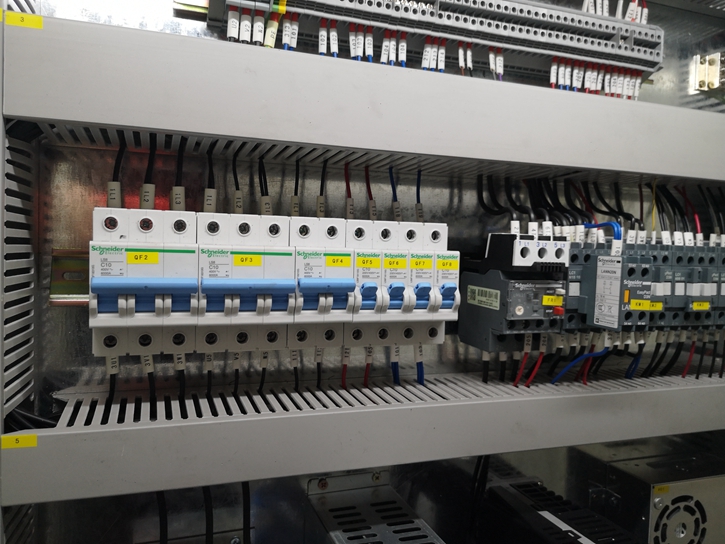

12. Hlavní elektrické komponenty
Výběr mezinárodních značek, stabilní a dlouhotrvající výkon.

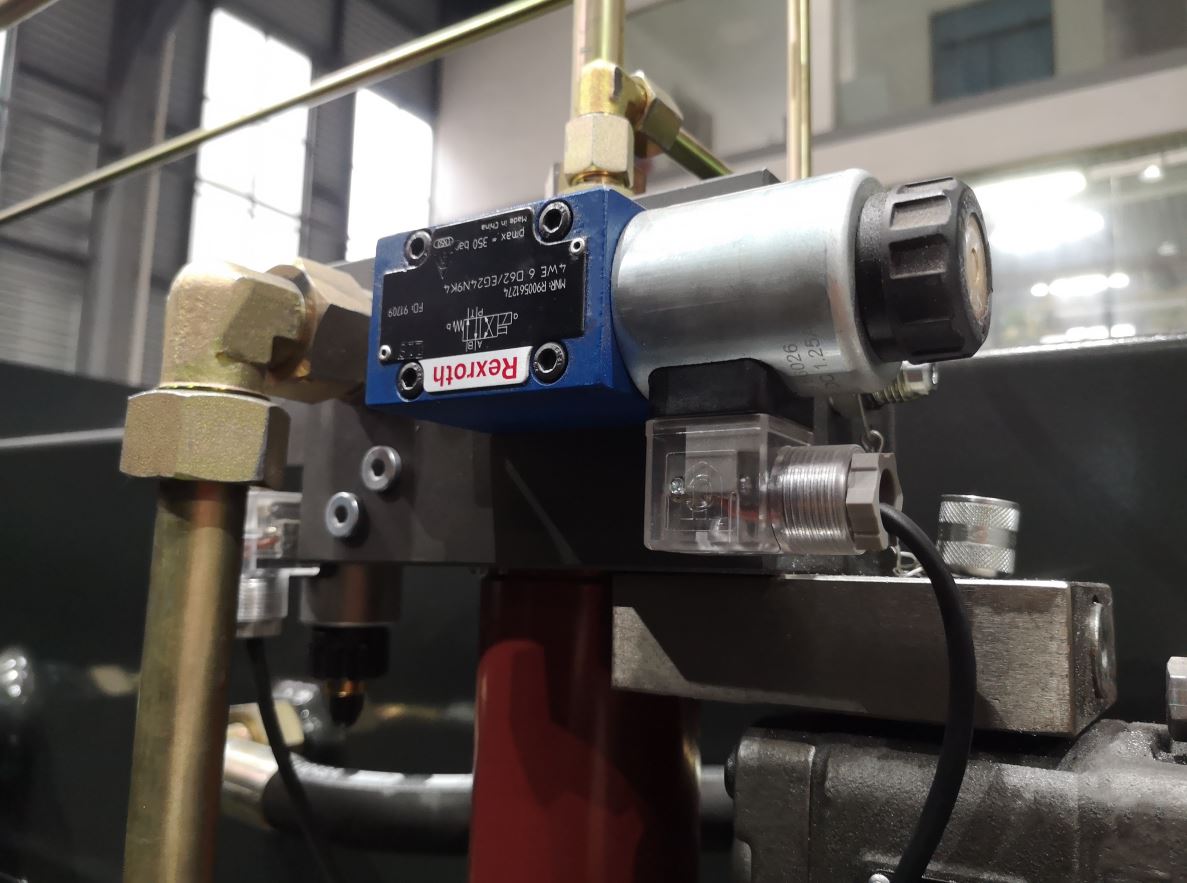

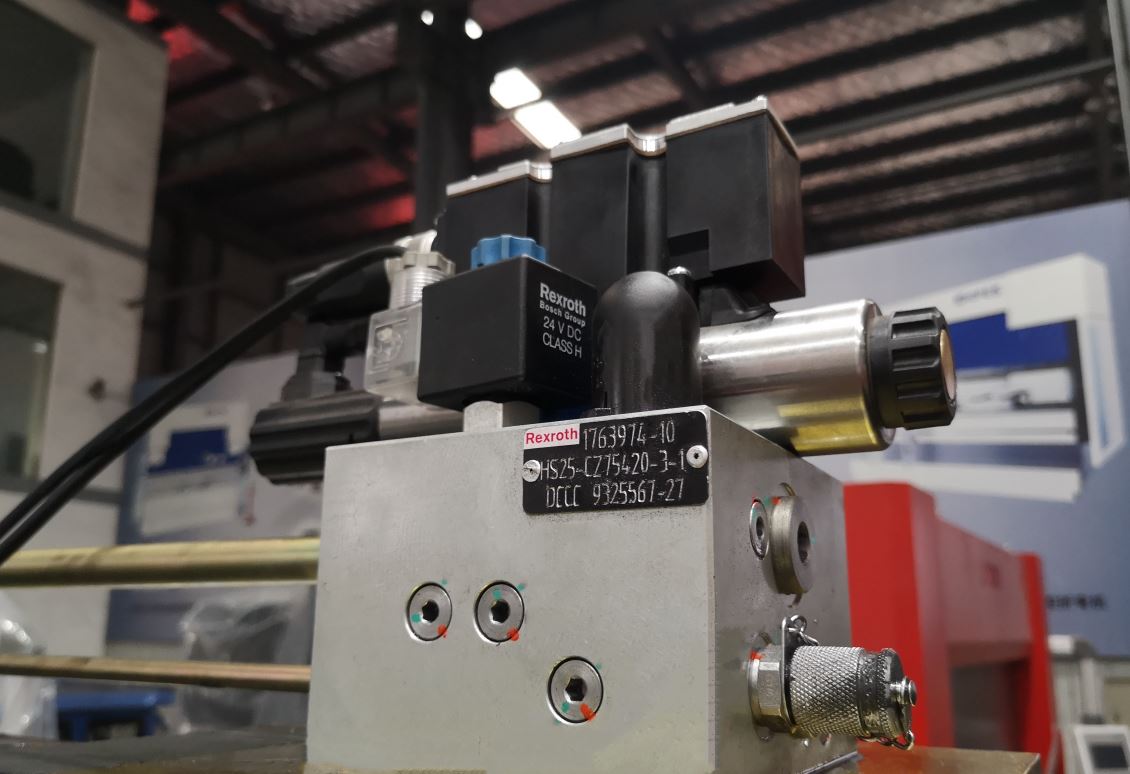

13. Hydraulický ventil
Výběr mezinárodních značek, stabilní a dlouhotrvající výkon.

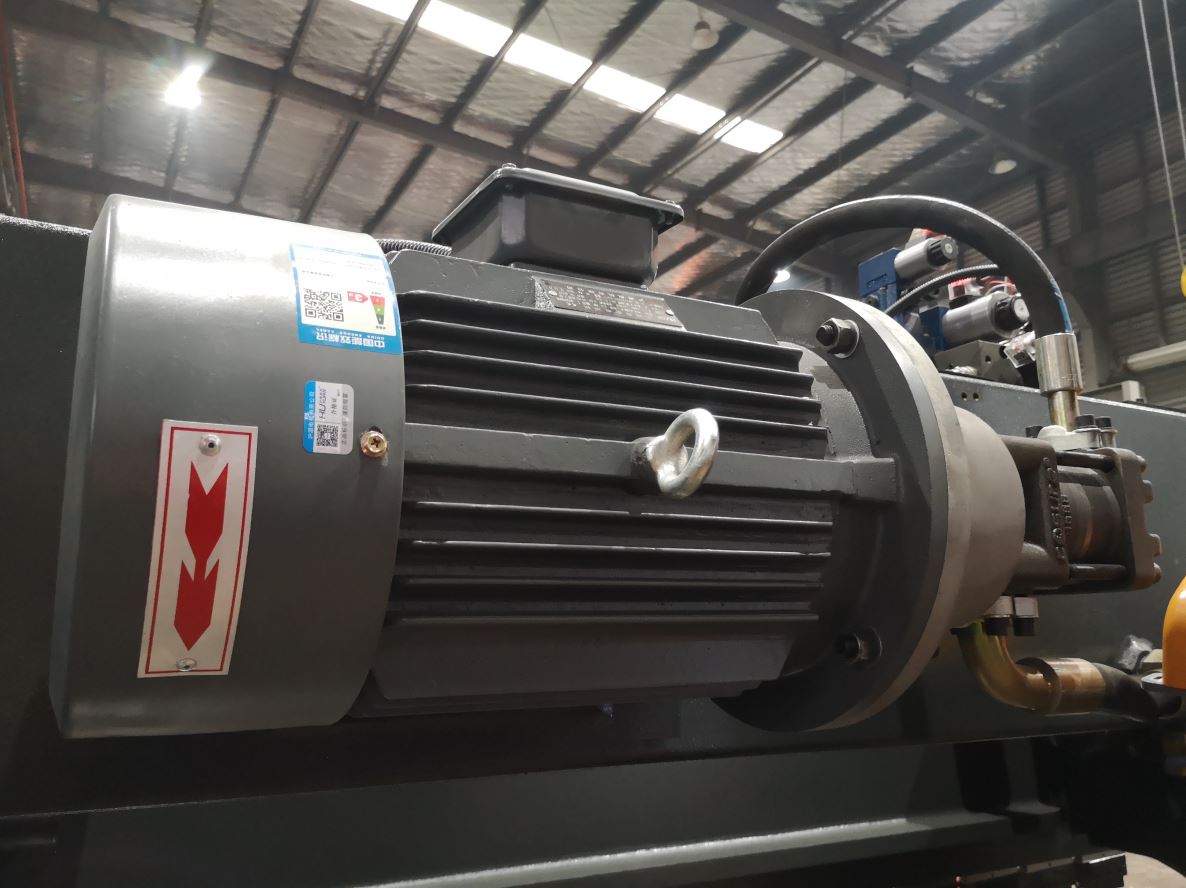

14. Hlavní motor (Siemens z Německa) Olejové čerpadlo (Sunny z Ameriky)
Výběr mezinárodních značek, stabilní a dlouhotrvající výkon.

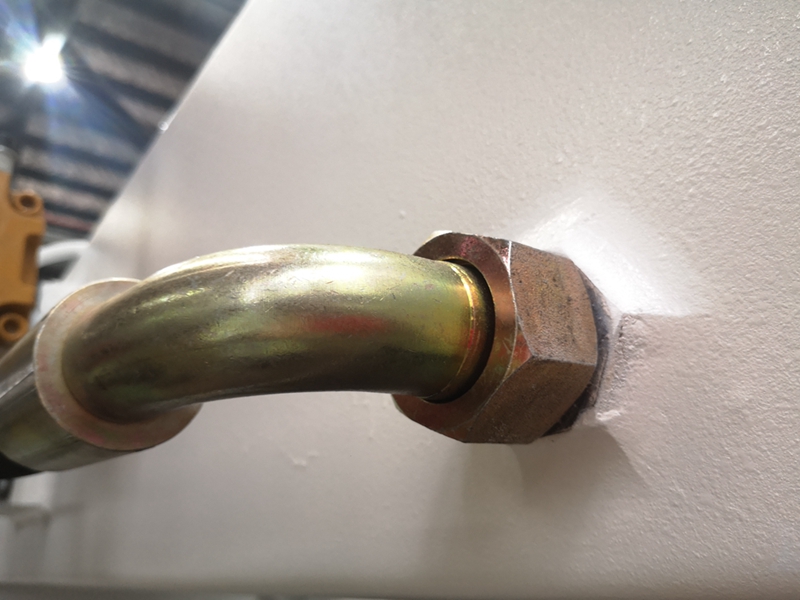

15. Trubkový spoj (EMB z němčiny)
Aby se zabránilo úniku oleje, snadno se opravuje

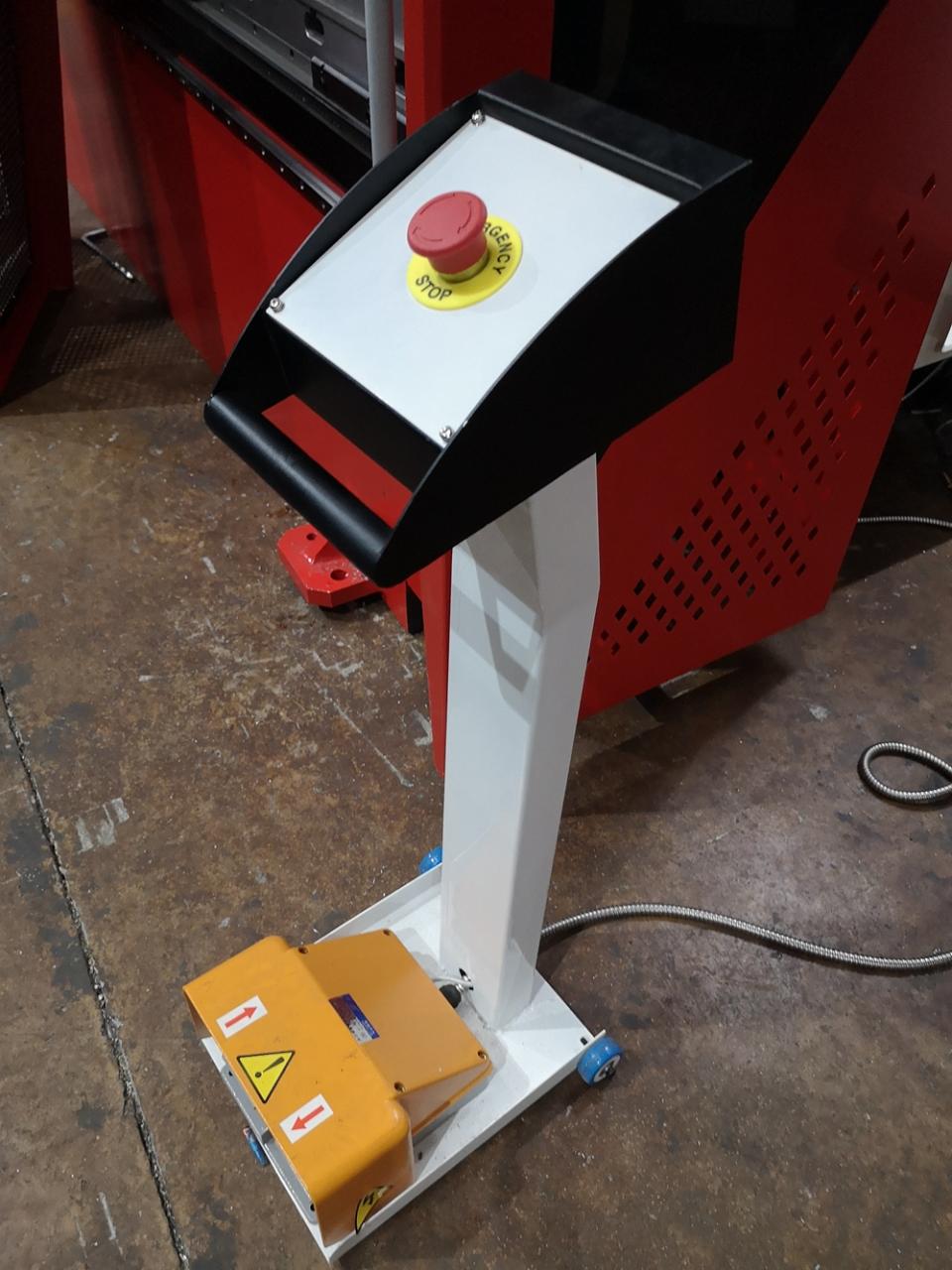

16. Elektrické komponenty nožního spínače（Schneider z Francie）

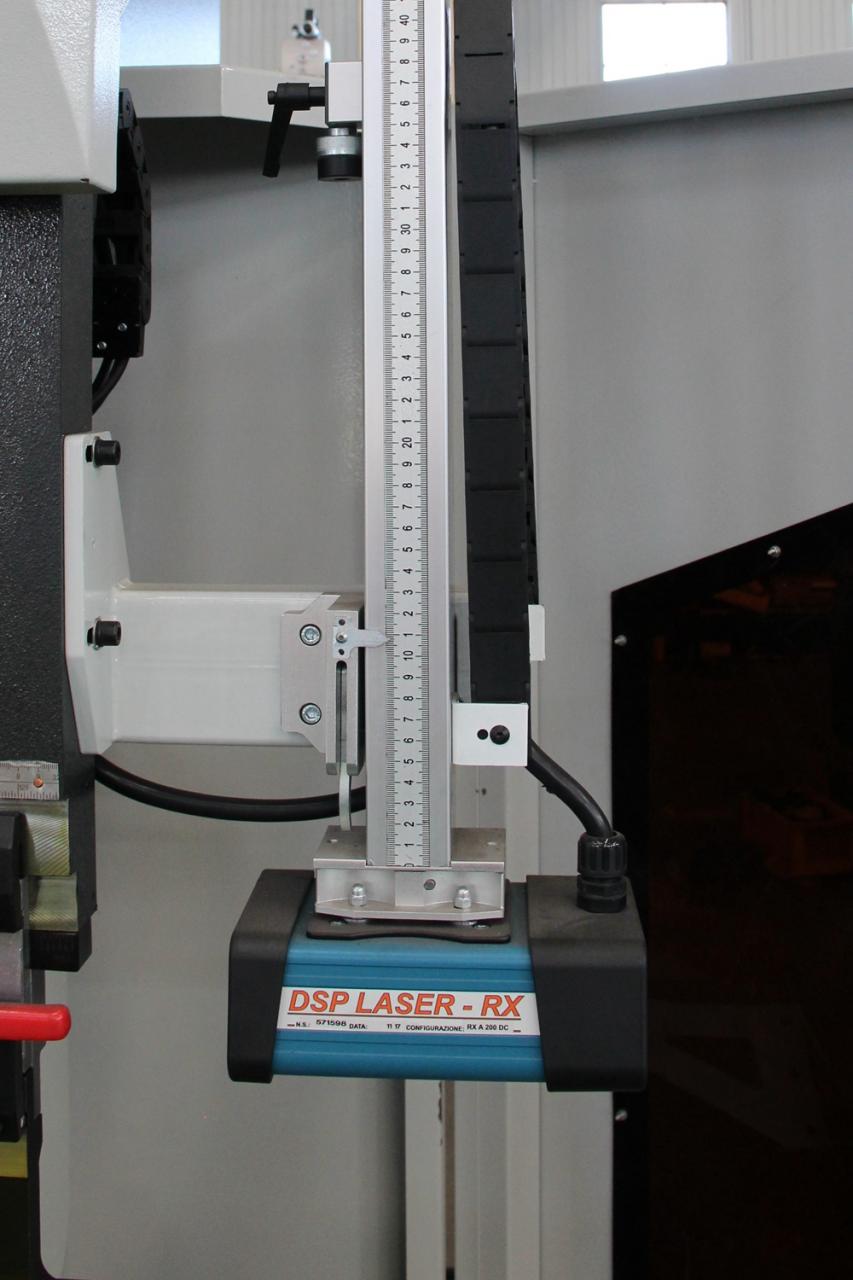

17. DSP Laser Safe （Volitelné）
Kotouč se zastaví, když laser detekuje překážku.

Technické parametry

Modelka	Vzdálenost pólů (mm)	Hloubka hrdla (mm)	Zdvih jezdce (mm)	Maximální výška (mm)	Výkon (kw)	Váha (kg)	Rozměr (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 320 mm
• Typ stroje: Synchronizovaný
• Délka pracovního stolu (mm): 3200 mm
• Šířka pracovního stolu (mm): 150 mm
• Rozměr: 3200x1600x2600mm
• Stav: Nové
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Koncové tváření
• Rok: 2020
• Hmotnost (KG): 7000
• Výkon motoru (kw): 7,5 kw
• Hlavní prodejní body: Multifunkční
• Záruka: 2 roky
• Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Továrna na potraviny a nápoje, Tiskárny, Stavební práce, Energetika a hornictví, Prodejny potravin a nápojů
• Umístění showroomu: Žádné
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní součásti: Ložisko, Motor, Tlaková nádoba, Motor, Ostatní
• Model: WE67K Series-125T/3200
• Surovina: Válcování plechů/desek
• Řídicí systém: Delem DA66T
• Řídicí osy: Y1 Y2 X Korunování osy W
• Elektrické komponenty: Schneider z Francie
• Hlavní motor: Siemens z Německa
• Dodací lhůta: 15 dní
• Použití: Ohýbání plechů
• Certifikace: CE ISO
