4osý CNC tandemový ohraňovací lis s 2d grafickým ovladačem Delem Da58t

Popis produktů

CNC synchro tandemové ohraňovací lisy používají 2 stejné modely ohraňovacího lisu spojeného pro ohýbání delších plechů, zejména přes 8 m délky, 2 stroje mohou být nezávislé na ohýbání pro vysokou produktivitu krátkého ohýbání kovů, používá stejný ovladač se synchronizační technologií; různé modely lze také spojit s tandemovými možnostmi, jeden velký lis ohýbá tlusté a větší díly, jeden malý lis ohýbá tenké a malé profily, lze společně ohýbat delší díly s rozumným designem na 2 strojích různých velikostí.

Hlavní rysy

• Pokročilý proporcionální ventil ovládá hydraulické válce tak, aby pracovaly synchronně a dosahovaly přesné opakovatelnosti výkonu

• Dá se ovládat v náhodném bodě v rámci zdvihu

• Přesnost opakovatelnosti /-0,01 mm, přesnost rovnoběžnosti /-0,02 mm

• Stůl pro kompenzaci průhybu nebo korunovací systém pro vysokou přesnost

• Holland Delem DA58T CNC spolu s lineárním měřítkem, ventily Bosch-Rexroth, servomotory a dalšími prvky slavné značky zajišťují vynikající výkon

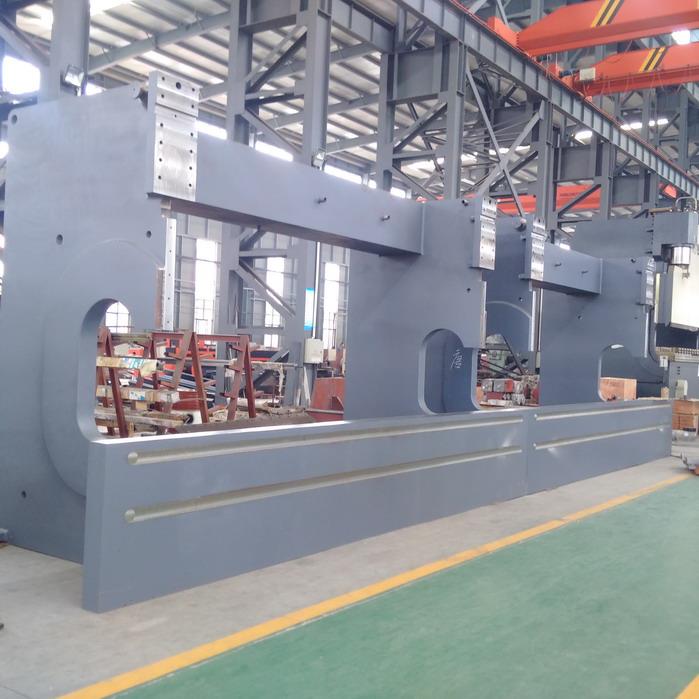

Blok stroje

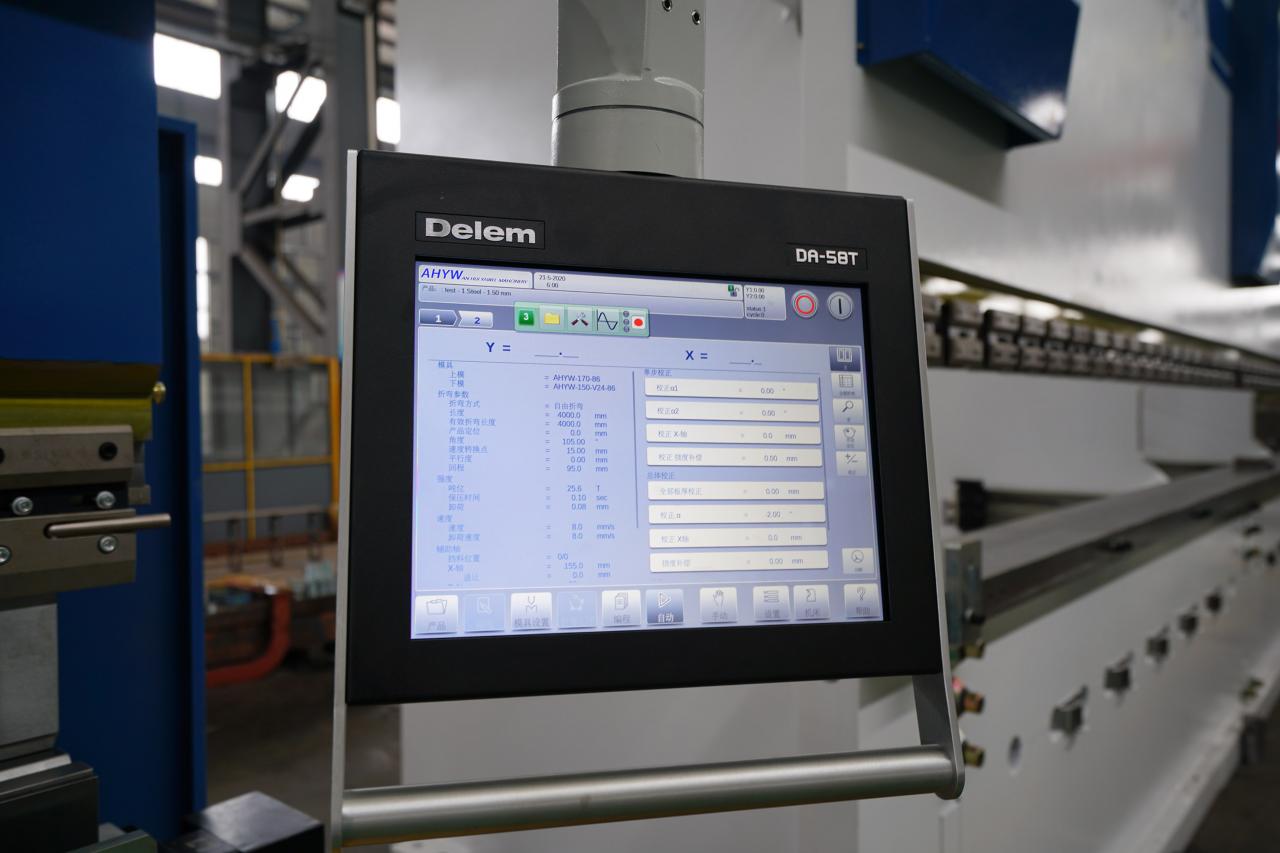

Tato řada cnc ohraňovacích lisů má pevný rám pro minimální průhyb při zatížení. Strojní svařování se provádí svařovacími přístroji a svařovacími roboty. Po svařování provádíme proces odlehčení napětí vibračním systémem. Po procesu odlehčení pnutí přechází rám stroje do CNC 5osých obráběcích center pro přesnost. Všechny referenční plochy a spojovací otvory jsou obrobeny. Všechny tyto procesy chrání citlivost rámu stroje po dlouhou dobu životnosti. DELEM DA58T 2D grafický dotykový CNC ovladač ohraňovacího lisu

■ Programování 2D grafické dotykové obrazovky

■ 15'' barevný TFT s vysokým rozlišením

■ Výpočet sekvence ohybů

■ Ovládání korunky

■ Řízení servo a frekvenčního měniče

■ Pokročilé řídicí algoritmy osy Y pro ventily s uzavřenou i otevřenou smyčkou.

■ USB, periferní rozhraní

■ Offline software Profle-T

Podrobnosti Obrázky

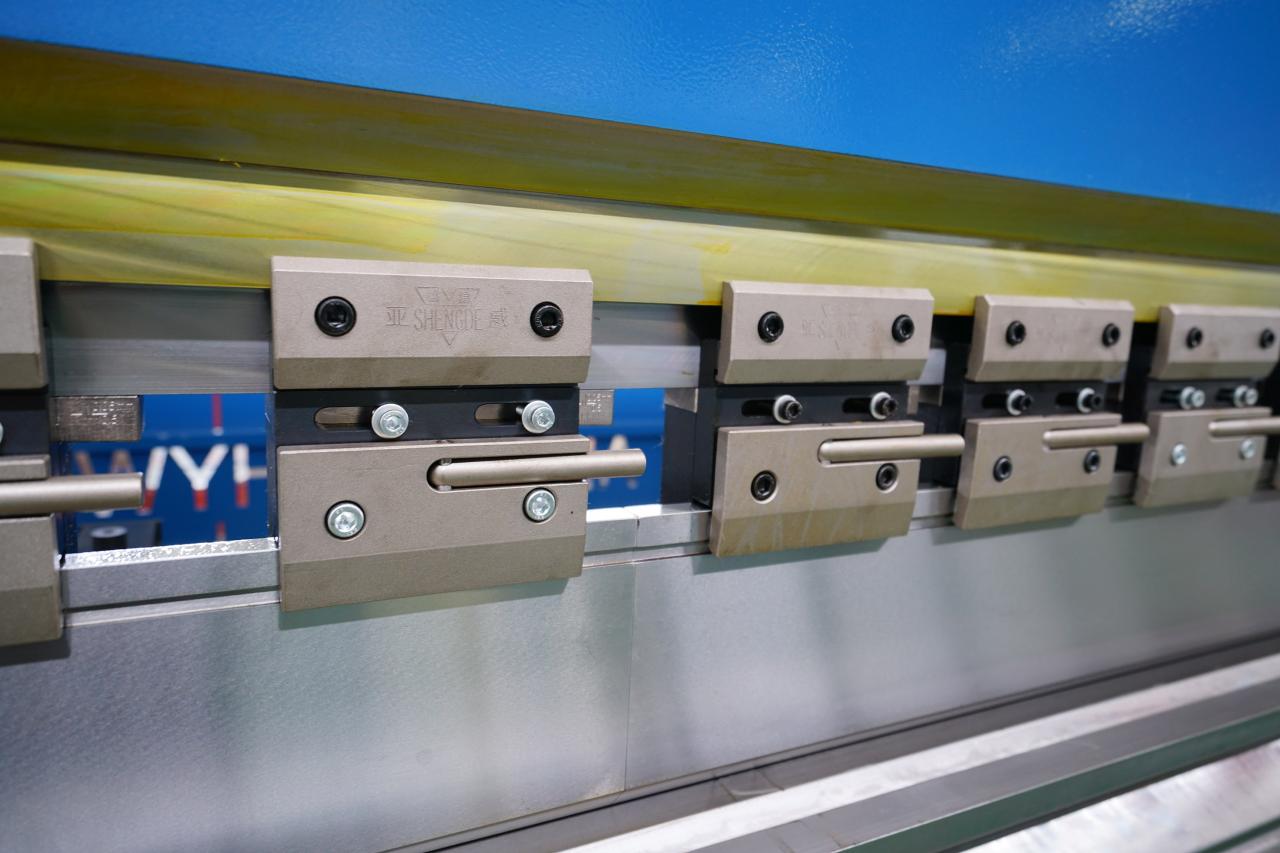

Mechanické rychloupínače

Použití mechanické rychlé svorky pro horní matrice, výměna matric je pohodlnější a bezpečnější.

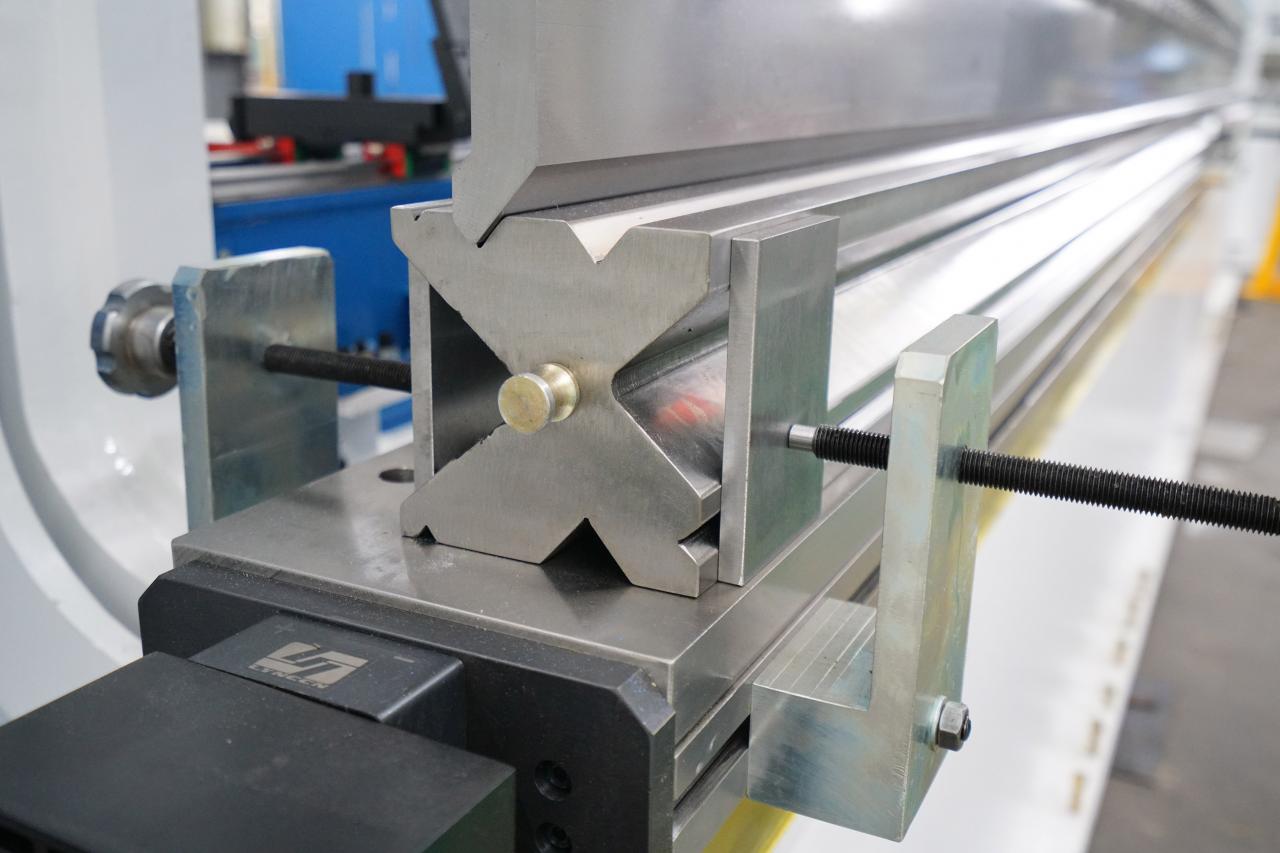

Nástroje 42Crmo

Ohraňovací lisy jsou vyrobeny z oceli 42Crmo a teplota tepelného zpracování do 42° zajišťuje životnost lisu.

Mechanická kompenzace korunky

Mechanická kompenzace umožňuje přesnou kompenzaci průhybu po celé délce stolu.

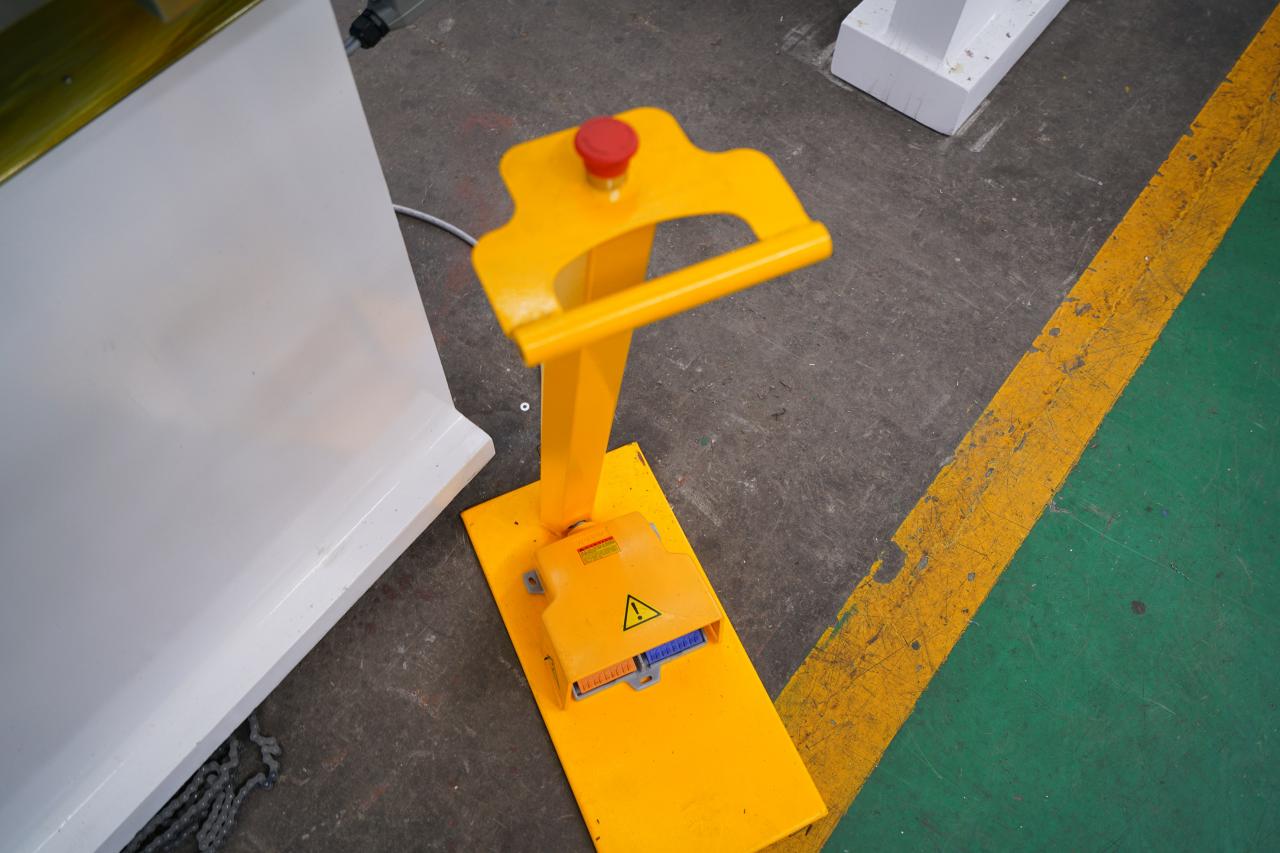

Přepínač pedálů KACON

Pedálový spínač KACON z Jižní Koreje zlepšuje životnost a provozní citlivost.

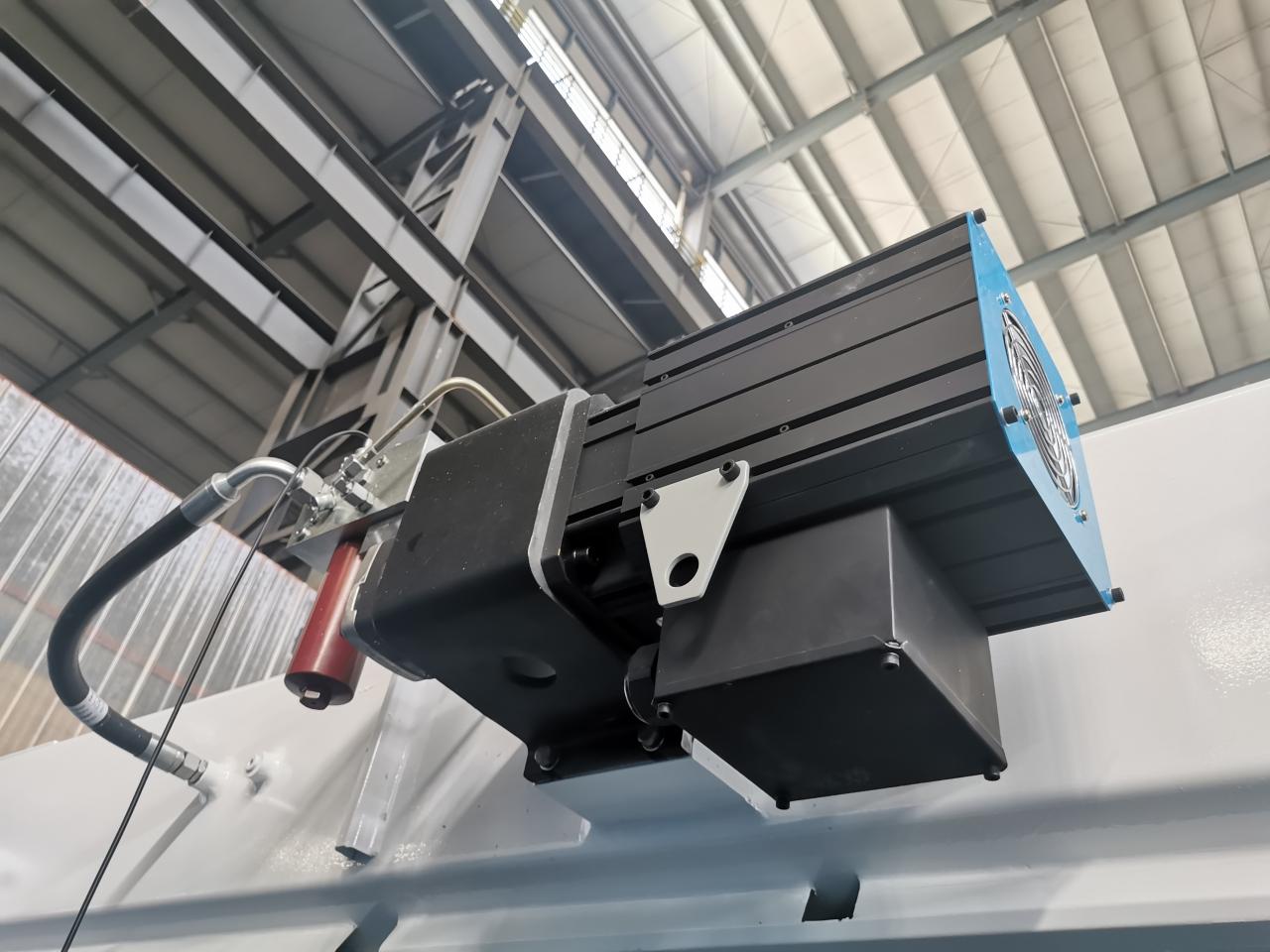

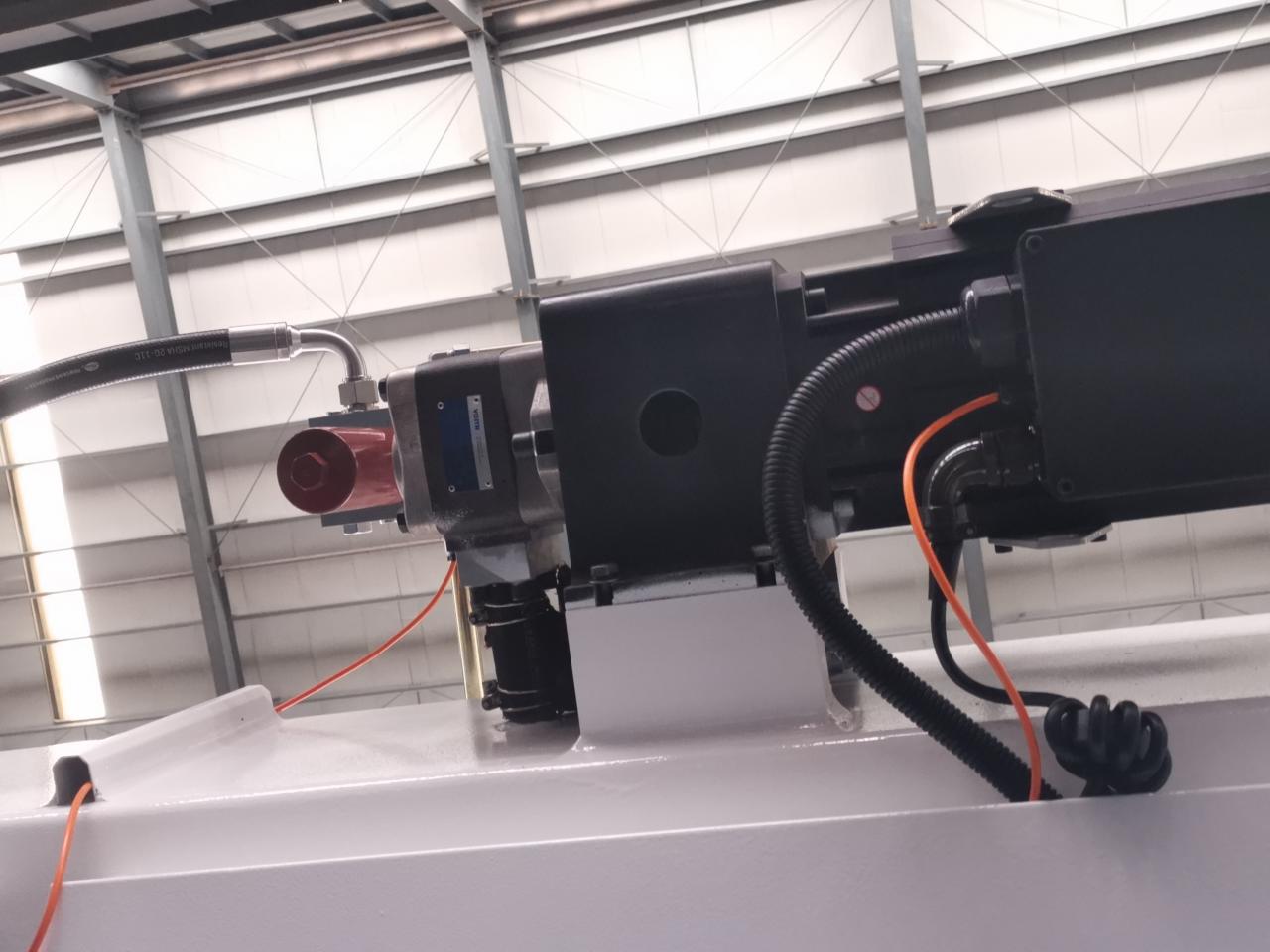

Servomotor

Servomotor a ovladač Panasonic/Yaskawa nabízí vynikající vysokorychlostní výkon.

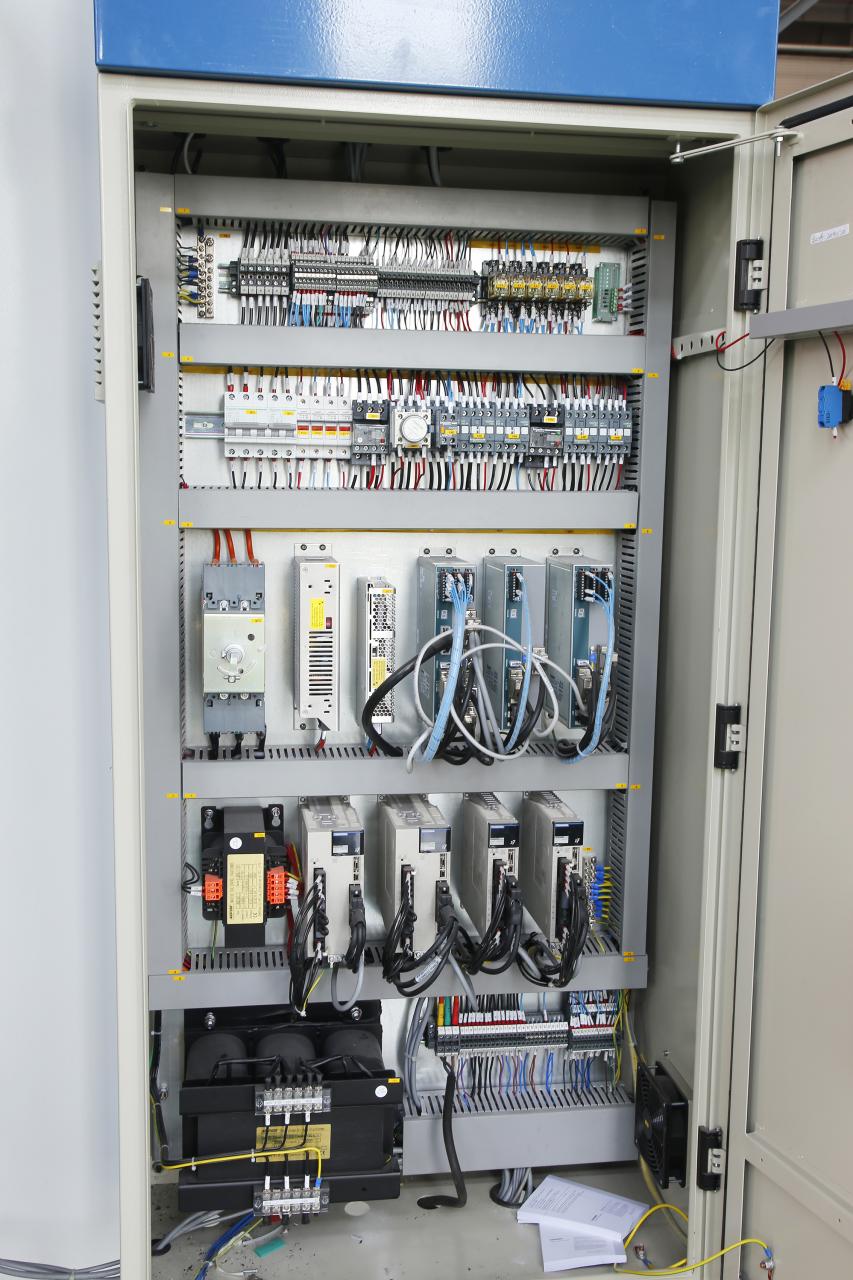

France Schneider Electrics

Stabilní elektrika France Schneider, servopohon Panasonic pro zlepšení přesnosti polohování os X, Y.

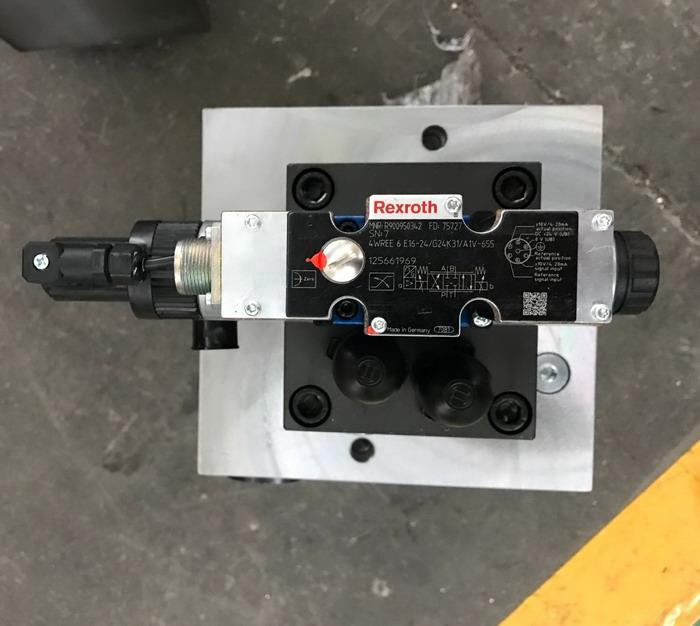

Hydraulický systém Bosch Rexroth

Německo Integrovaný hydraulický ventilový blok Bosch Rexroth.

Německo Olejové čerpadlo VOITH

Použití německého olejového čerpadla VOITH/Hoerbiger zaručuje životnost oleje a snižuje hluk při práci.

Dvojité vodítko berana

Dvojité vodítko berana pro olej nahoru a dolů

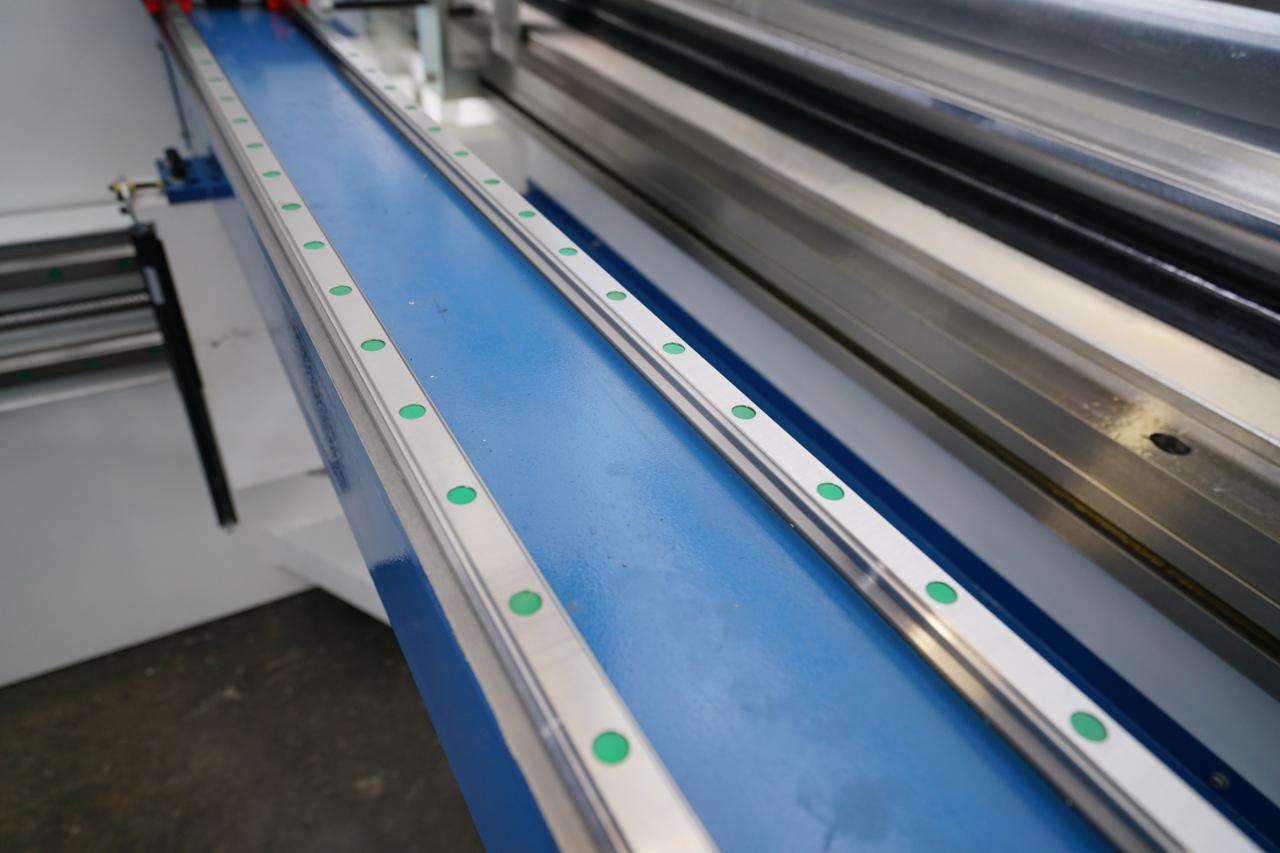

Duální lineární vedení

Dvojité lineární vedení pro CNC ohraňovací lisy zastavují pohyb.

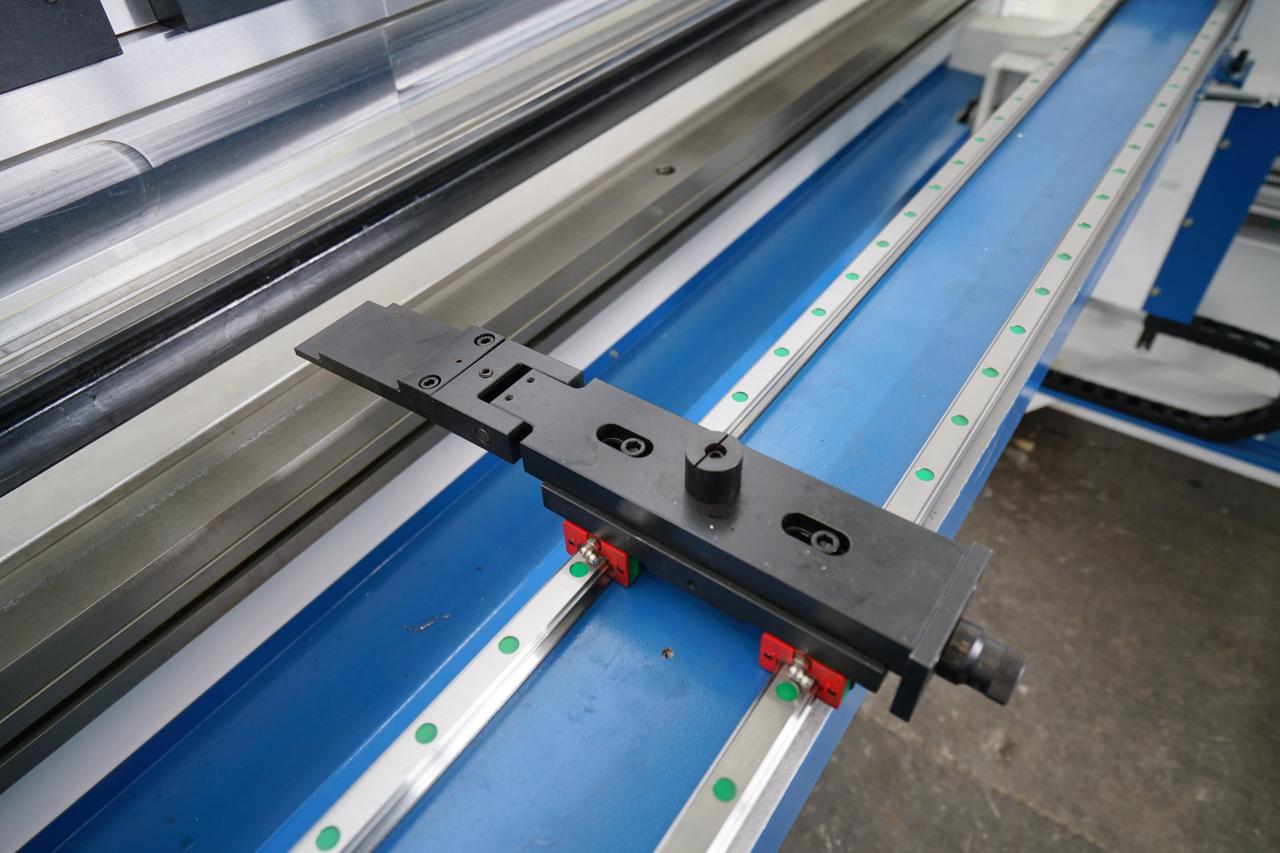

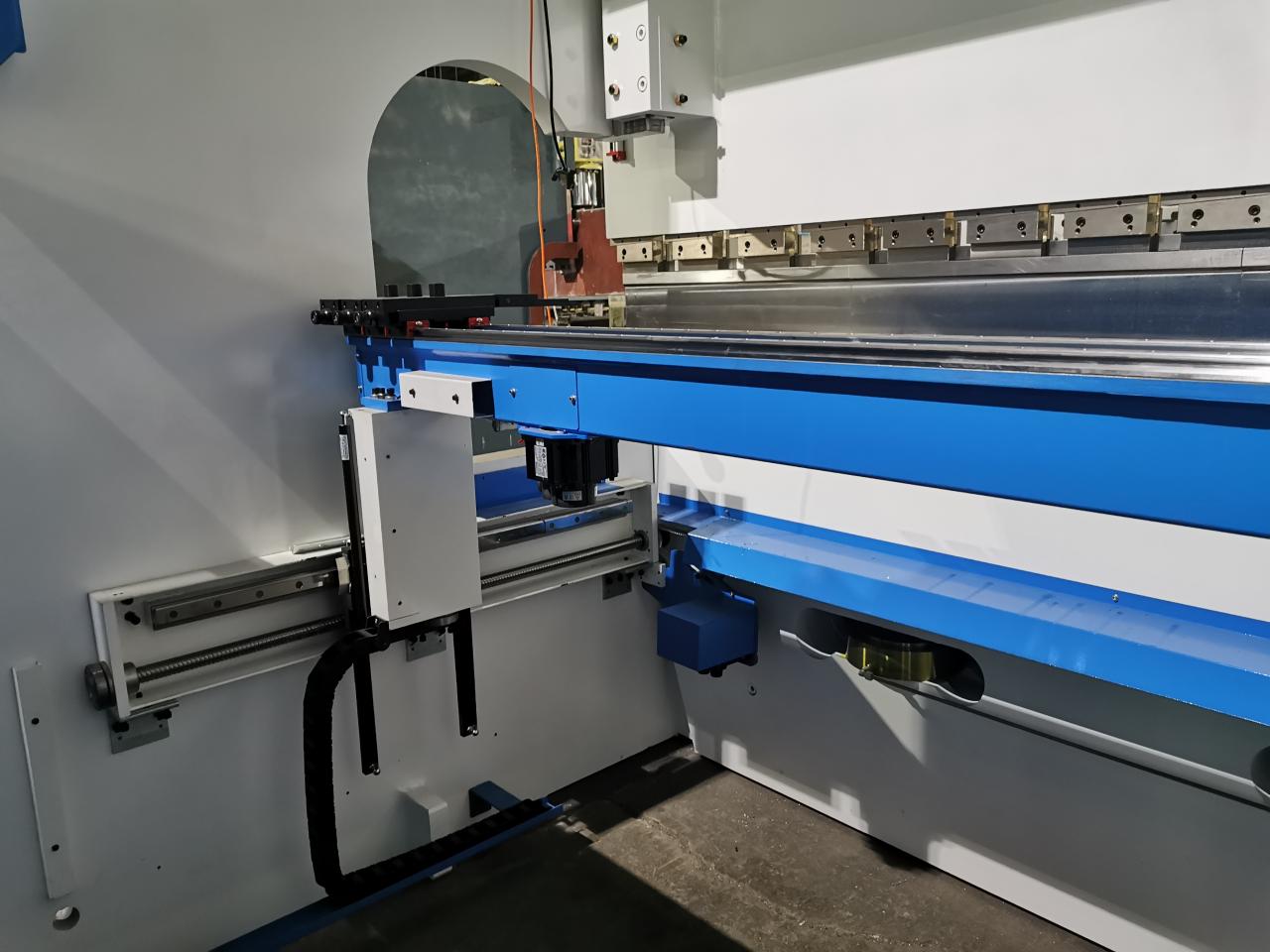

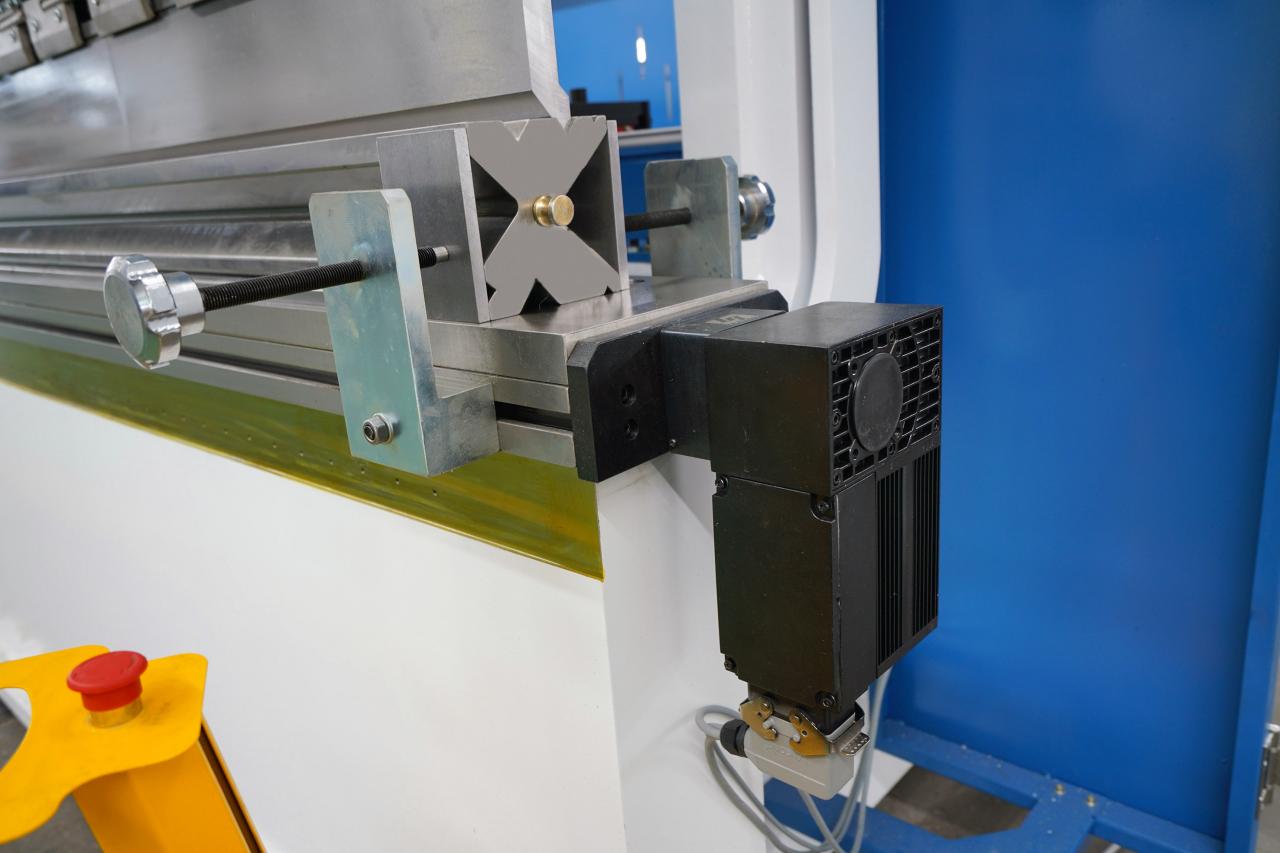

Backgauge Finger

RAYMAX Z1&Z2 Zadní doraz automatického ohraňovacího lisu pohybující se na dvojitém lineárním vedení.

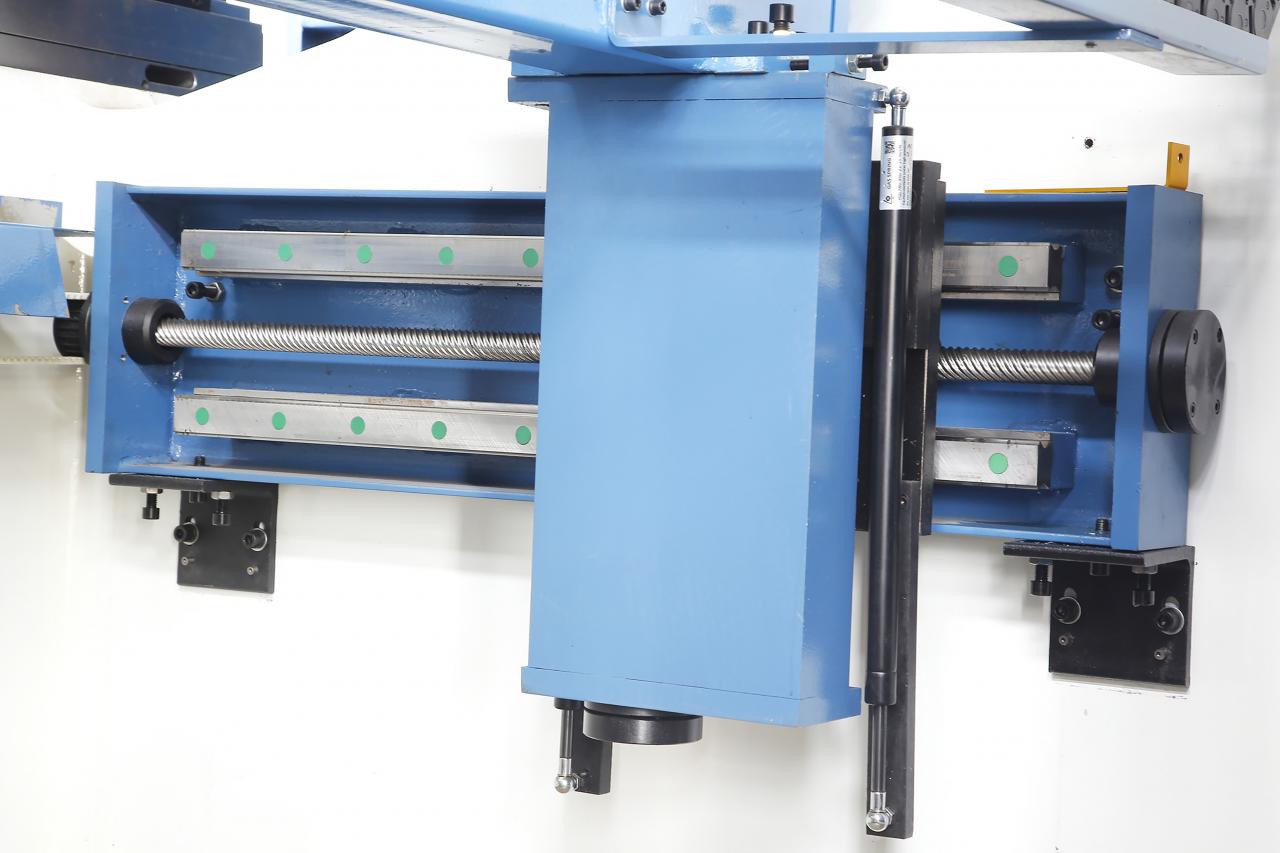

Kulový šroub a lineární vedení

Použití kuličkového šroubu HIWIN a lineárního vedení pro zlepšení přesnosti zadního krytu stroje.

Duální lineární vedení

Dvojité lineární vedení pro CNC ohraňovací lisy zastavují pohyb.

Backgauge Finger

RAYMAX Z1&Z2 Zadní doraz automatického ohraňovacího lisu pohybující se na dvojitém lineárním vedení.

Kulový šroub a lineární vedení

Použití kuličkového šroubu HIWIN a lineárního vedení pro zlepšení přesnosti zadního krytu stroje.

VOLITELNÝ

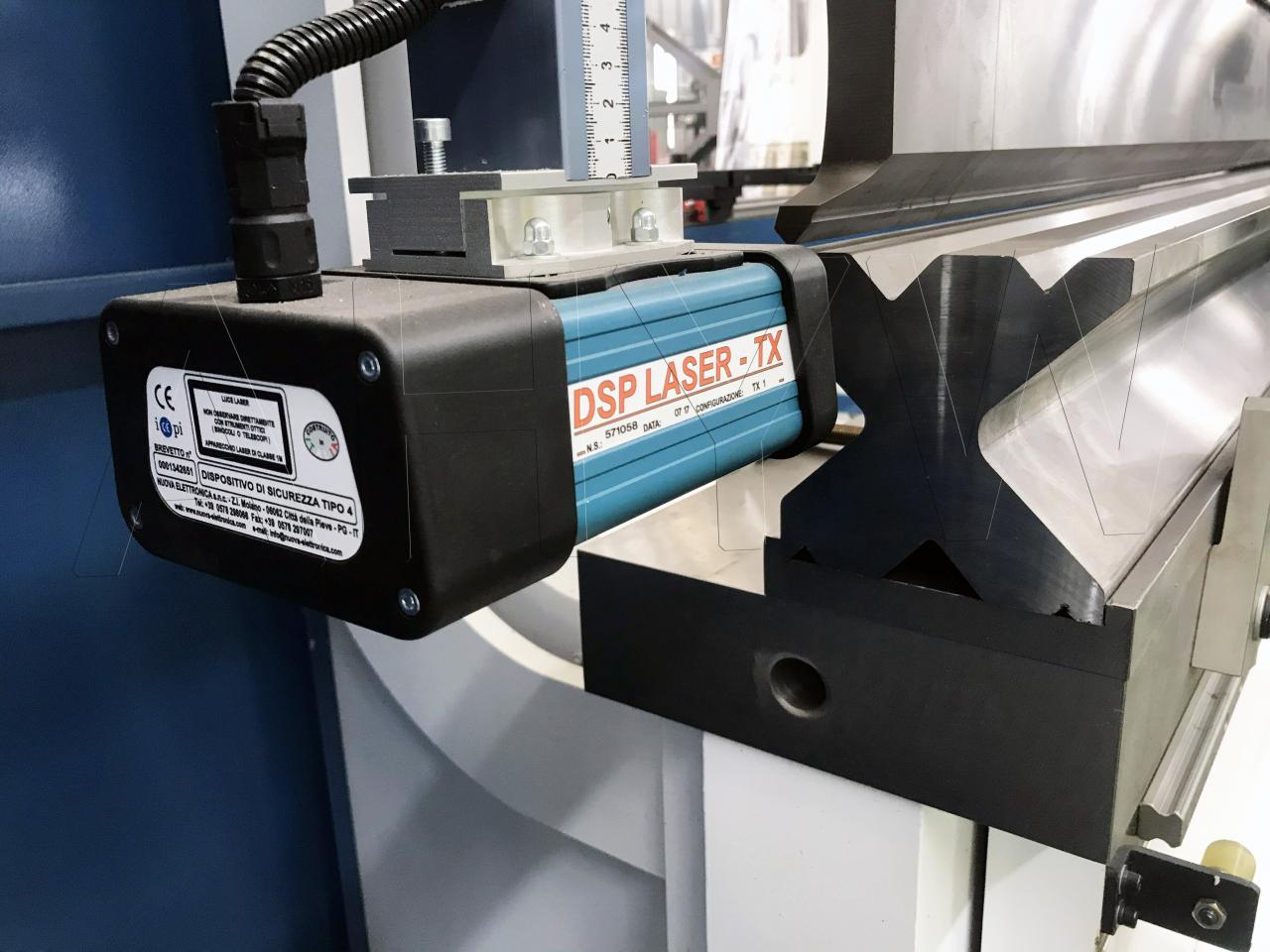

Itálie DSP laserový ochranný systém

Zadní doraz osy R nahoru a dolů

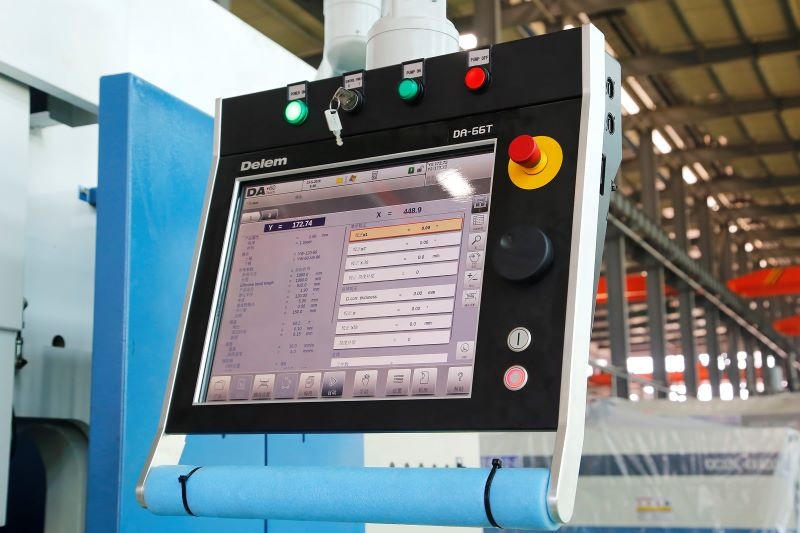

Ovladač DELEM DA66T s 8 1 osami

Volitelná zařízení na odsávání bočních pólů

Volitelný chladič oleje

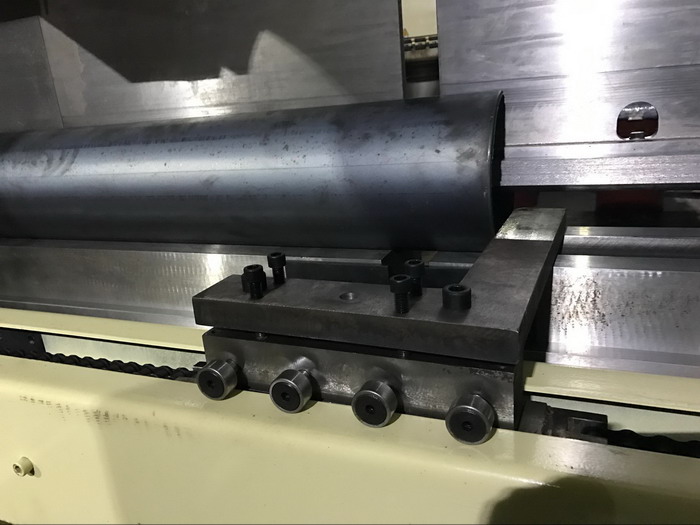

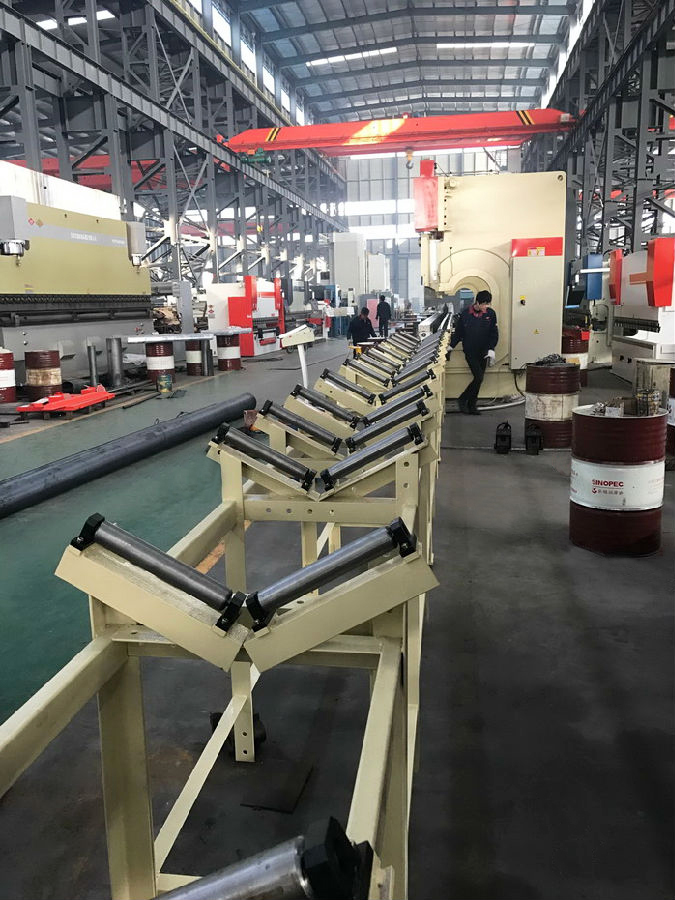

Boční těžká podpora s válečky

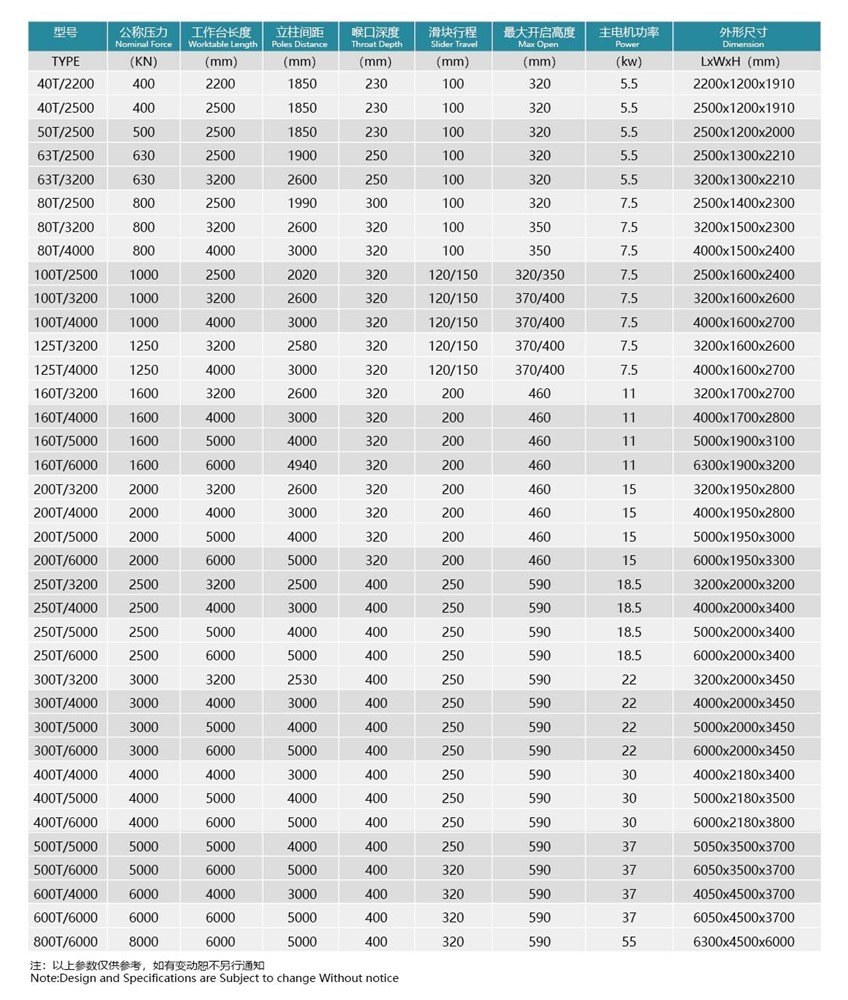

Technické parametry
Naše služba

Předprodejní servis Technická a prodejní týmová práce

* Poptávková a poradenská podpora.
* Navrhněte řešení
* Prohlédněte si naši továrnu.

Inženýři poprodejního servisu a prodejci spolupracují

* Školení, jak nainstalovat stroj a jak stroj používat.
* Inženýři k dispozici pro servis strojů v zámoří.

FAQ

Q1. Jste továrna nebo obchodní společnost?

A: RAYMAX je profesionální výrobce ohraňovacích lisů, stříhacích strojů, řezacích strojů s vláknovým laserem a dalších zařízení na zpracování plechů. Máme více než 15 let výrobních zkušeností a naše výrobky byly vyváženy do více než 90 zemí a regionů.

Q2. Toto je poprvé, co používám tento druh stroje, je snadné ho ovládat?

Odpověď: Podrobné pokyny k instalaci a obsluze jsou vám zdarma zaslány spolu se strojem. V naší továrně nabízíme bezplatné školicí kurzy. Inženýři jsou k dispozici, aby sloužili v zámoří, ale všechny náklady musí platit vaše strana. K dispozici je video technická podpora a online podpora, 24hodinová technická podpora prostřednictvím volání, videa a e-mailu.

Q3. Jaká je vaše běžná dodací lhůta?

Odpověď: Dodací lhůta pro rutinní objednávku je obvykle 25–30 dní. To se však liší v závislosti na řadě faktorů, včetně velikosti objednávky, modelu stroje, složitosti obrobku a vytížení dílny. Dodací lhůty jsou uvedeny u všech nabídek. Prosím, informujte nás, pokud je vyžadována spěšná objednávka a my obvykle můžeme vyhovět.

Podrobnosti

• Slider Zdvih (mm): 200 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 400 mm
• Typ stroje: Synchronizovaný
• Délka pracovního stolu (mm): 2*6000 mm
• Šířka pracovního stolu (mm): 250 mm
• Rozměry: 16000*2000*2670
• Stav: Nové
• Místo původu: Anhui, Čína
• Značka: RAYMAX
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Obrábění
• Rok: 2020
• Hmotnost (KG): 12500
• Výkon motoru (kw): 30 kw
• Klíčové prodejní body: Vysoká přesnost
• Záruka: 2 roky
• Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Stavební práce, Energetika a hornictví
• Umístění showroomu: Itálie, Francie, Německo
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní komponenty: Ložisko, PLC
• Surovina: ocel
• Použití: Ohýbání plechů
• Hlavní motor: Německo Siemens
• Hydraulický systém: Bosch Rexroth Německo
• Řídicí systém: DELEM DA53T
• Elektrické komponenty: Schneider
• Servomotor/ Servopohon: EMG China
• Certifikace: ce
• Poskytovaný poprodejní servis: Instalace v terénu, uvedení do provozu a školení, Servis a opravy v terénu, Video technická podpora, Online podpora
• Pozáruční servis: Video technická podpora, Online podpora
• Místní servisní místo: Itálie, Francie, Německo
