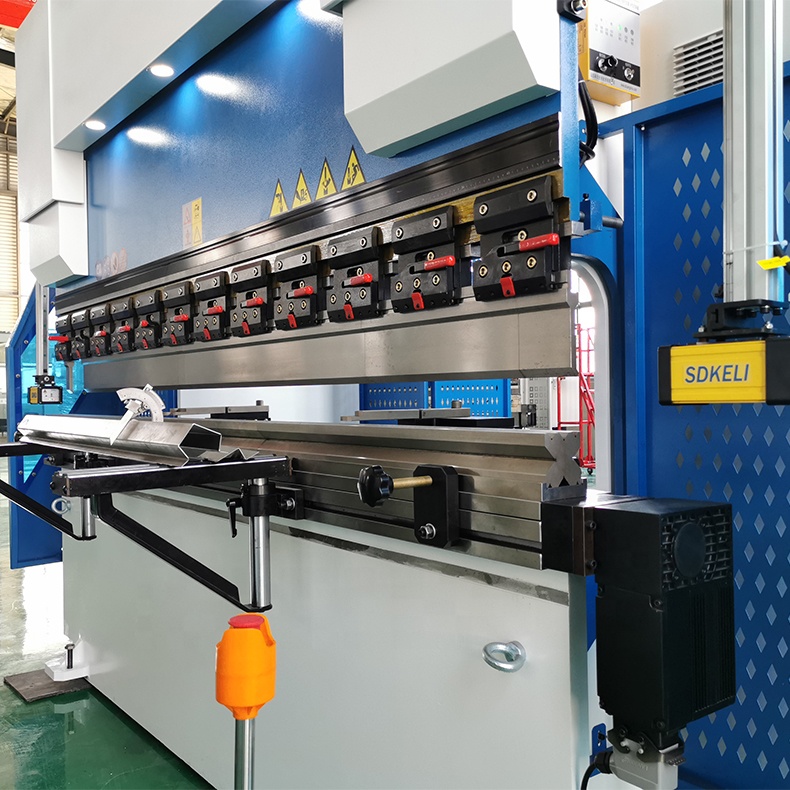

160t-4000 4osá CNC hydraulická ohýbačka ohraňovací lis

Popis produktů

Press Brake je nový CNC ohýbací stroj uvedený na trh společností RAYMAX v roce 2020 a je vhodný pro výrobce s vysokými požadavky na přesnost a cenu. 4osá CNC ohýbačka je náš objemově nejoblíbenější model a skutečný dříč, který je vyroben z vysoce kvalitních dílů a nabízí vážnou spolehlivost. Technologie synchronizace Y1 a Y2 zajišťuje vysokou rychlost přiblížení, ohybu a návratu. Schopnost délky ohybu a rozsah tlaku lze přizpůsobit tak, aby splňovaly různé výrobní požadavky.

Stabilní a odolný výkon těla stroje

1, Rám stroje integrované svařování.

2, Rám stroje tvořený CNC trojrozměrným obráběcím centrem v jednom procesu, který zajišťuje rovnoběžnost a svislost každé montážní plochy.

3, Laminace s vnitřním napětím temperováním Shot blast k odstranění rzi a antikorozní úpravy.

4, otryskání k odstranění rzi a antikorozní úpravy.

Vědecký design

1, Synchronní pohyb os Y1 a Y2, každá je řízena nezávislým válcem.

2, Možnost přidat možnosti a upgrady do konfigurace v pozdější fázi.

Šetrný k životnímu prostředí

Nízká hlučnost během čekání a rychlého spouštění (méně než 25 decibelů), lisování a návratu, protože tlak v hydraulickém systému je uzavřenou smyčkou řízení hlavního motoru serva. Spotřeba energie nižší než u běžného stroje o 60 % díky použití servomotoru.

Technické parametry

Pro více modelů strojů nás prosím kontaktujte, odpovíme vám ASAP!
Modelka	Vzdálenost pólů (mm)	Hloubka hrdla (mm)	Zdvih jezdce (mm)	Maximální výška (mm)	Napájení (kw)	Hmotnost (kg)	Rozměr (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Kontrolní systém

CNC ohýbačka Amuda může být vybavena různými řídicími systémy. Náš vysoce účinný systém zadního dorazu poskytuje našim zákazníkům různá řešení automatizace.

Displej stroje

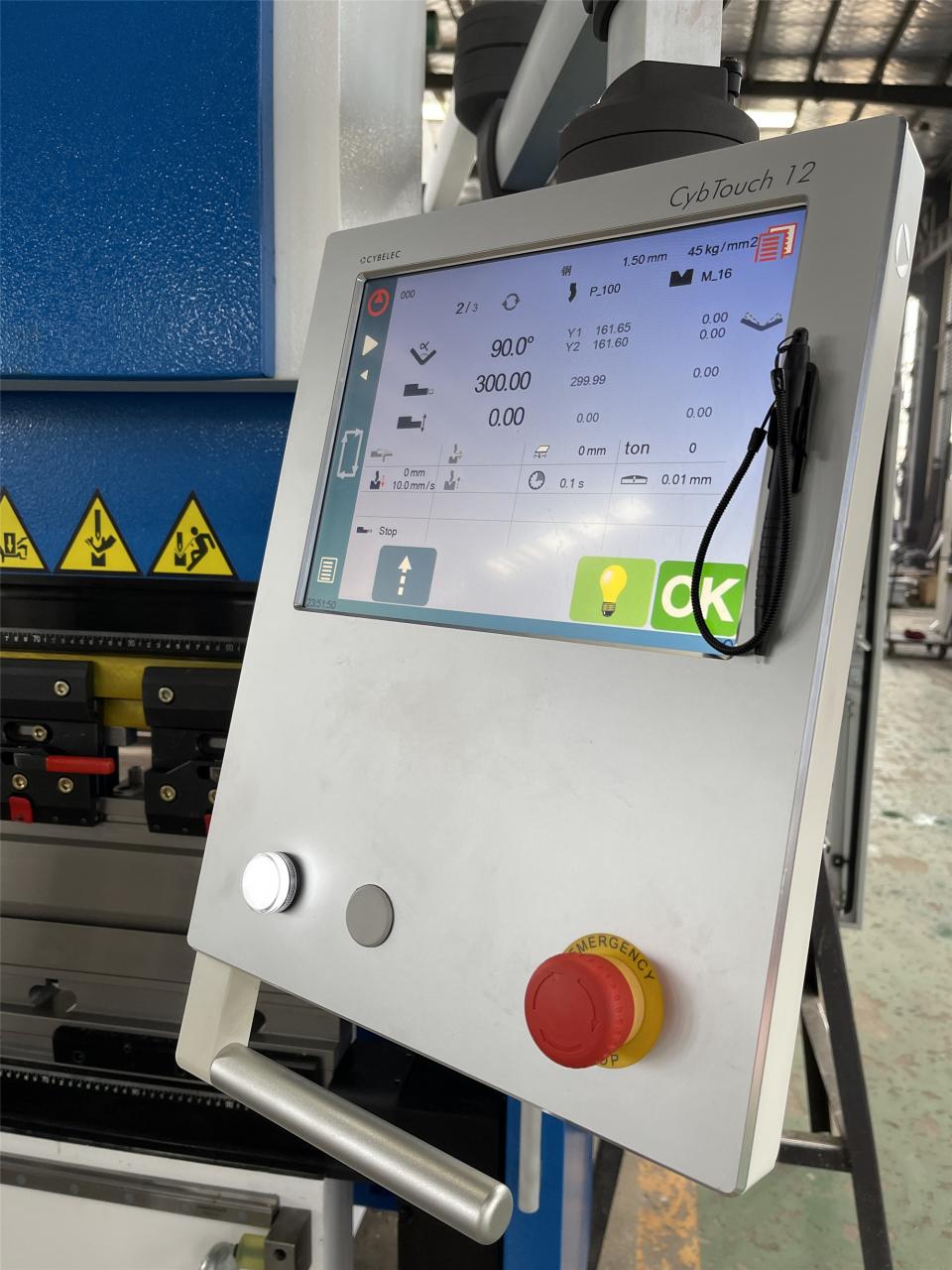

Systém ovladače Cybtouch-12

1. Ovládá 4 osy.

2. Automatické řazení ohybů (volitelné).

3. Výpočet přídavku na ohyb.

4. Tlak - výpočet koruny.

5. Modulární nástroje pro každý díl nebo ohyb.

6. Korekce úhlu a zadního dorazu.

7. Tele-údržba prostřednictvím bezdrátového připojení k PC nebo notebooku.

8. USB port pro paměťovou kartu pro přenos/zálohování dat.

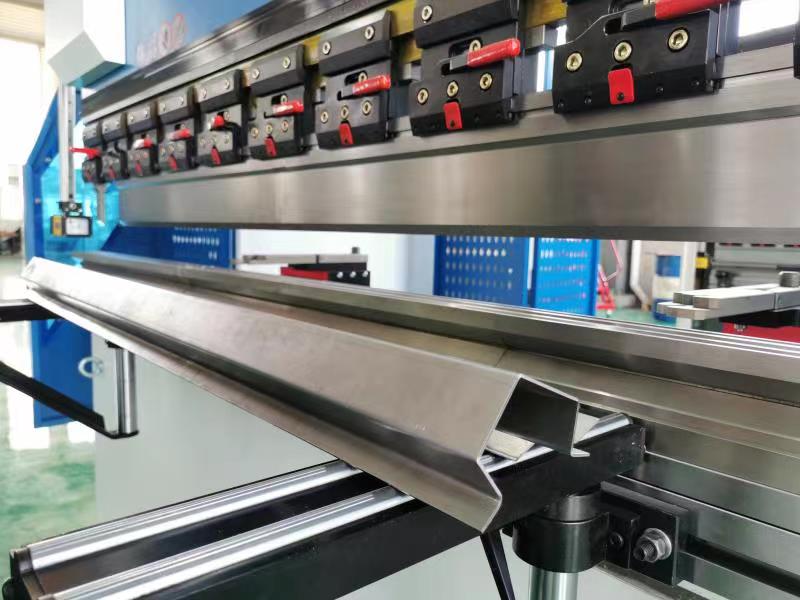

Vysoce účinný pracovní stůl

1, Můžete použít celou délku ohybu, protože neexistují žádné interferenční obrysy.

2, CNC přizpůsobená forma

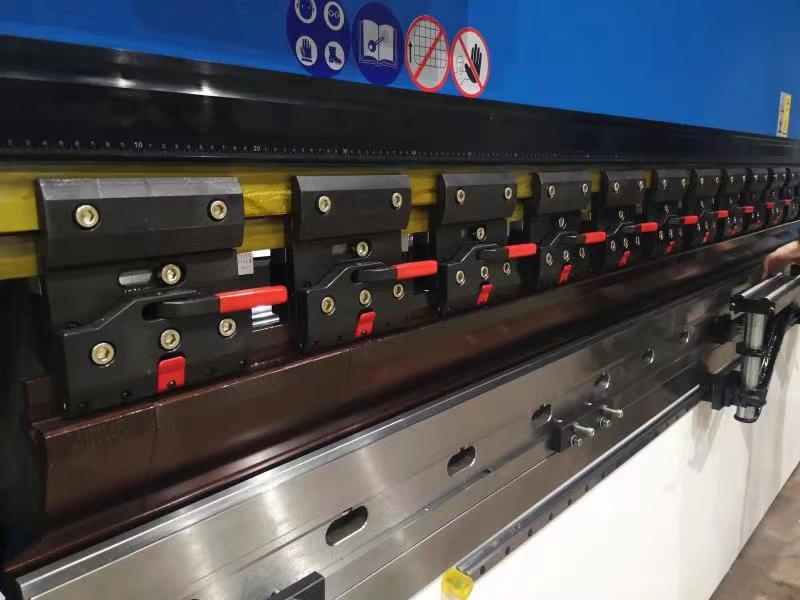

3, Rychlý klip: rychlá výměna nástroje díky vertikálnímu nastavení pro zkrácení doby nastavení.

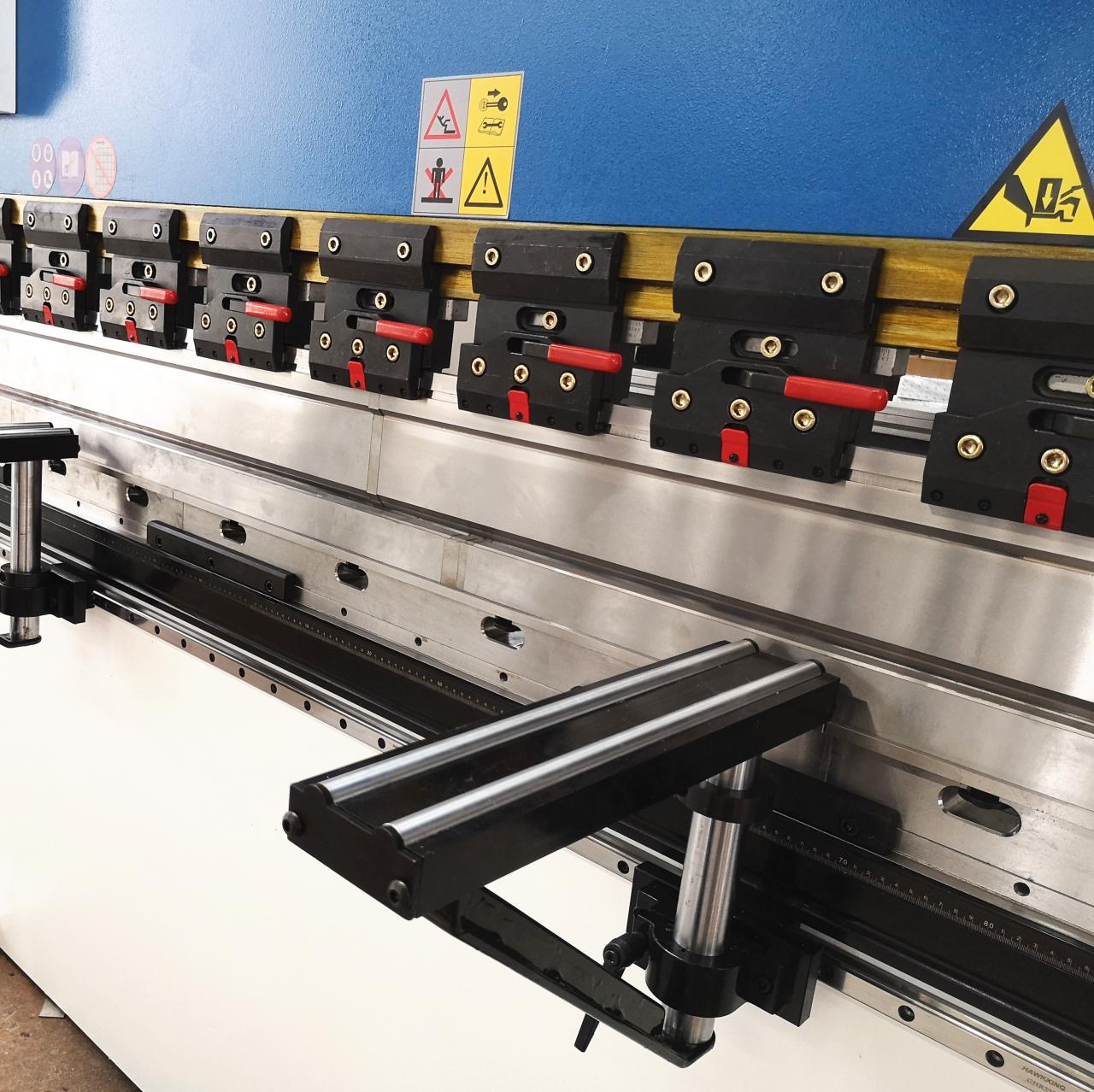

4, Podpěrná ramena: Ergonomické podpěrné držáky a led osvětlení pracovního prostoru slouží k maximálnímu pohodlí při ovládání.

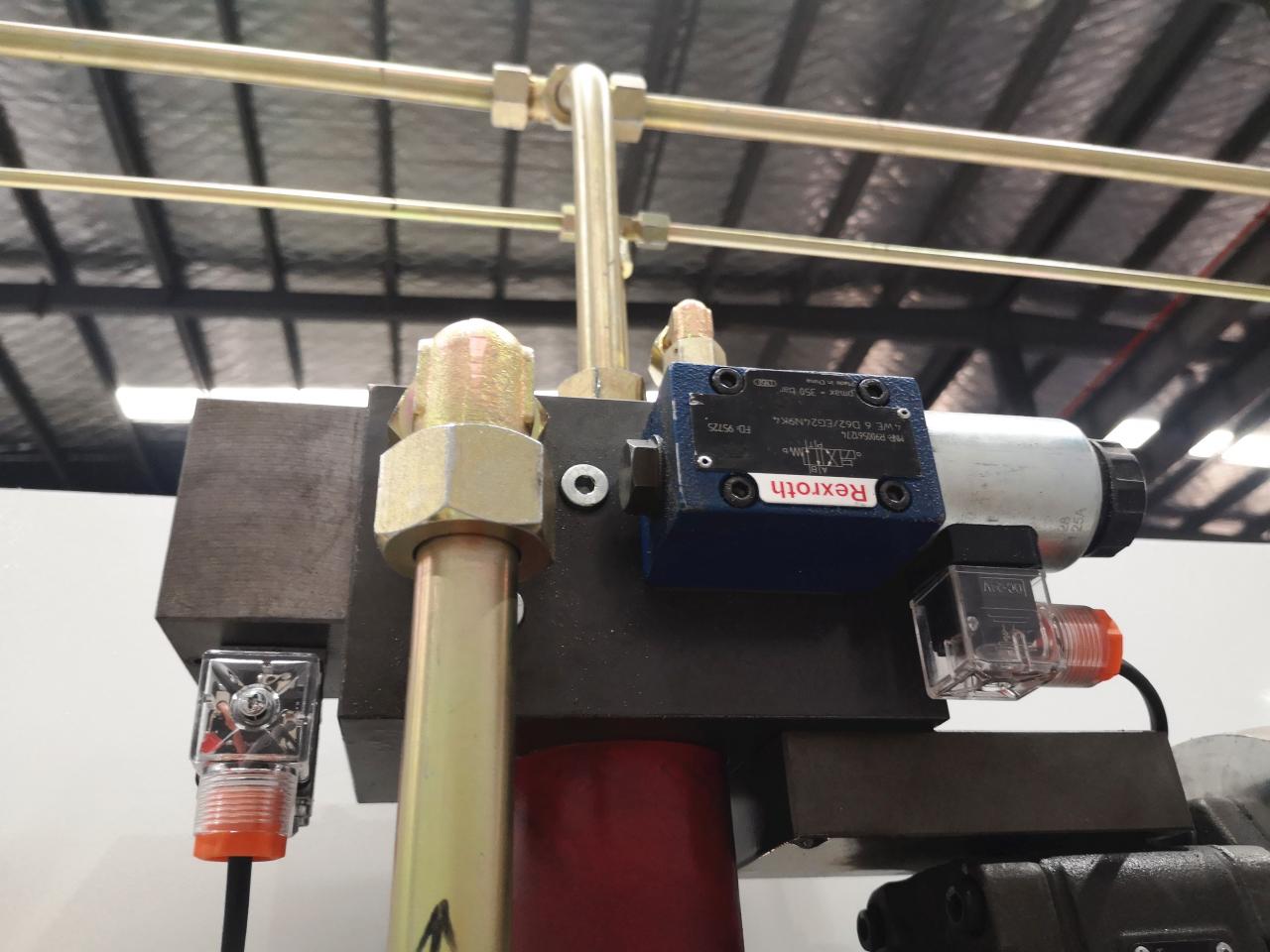

5. Hydraulický ventil (Rexroth z Německa)

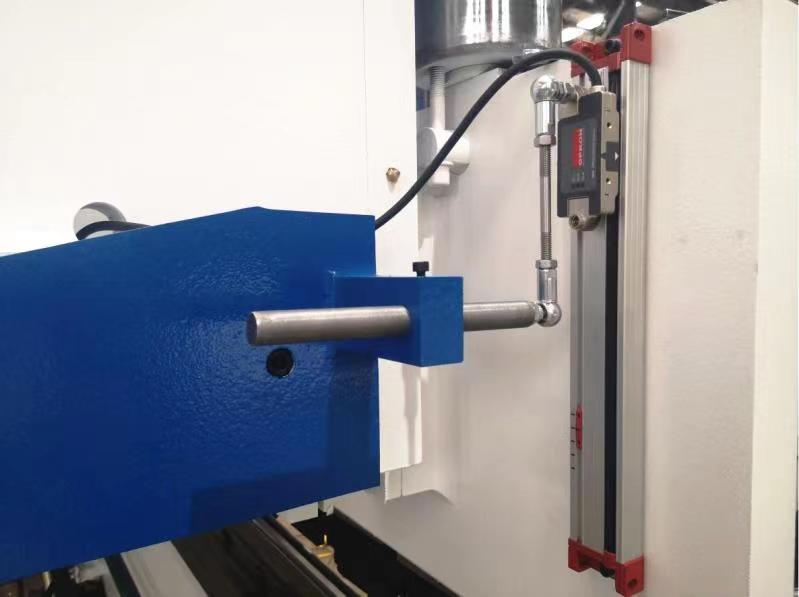

6, GIVI Roštové pravítko (z Itálie): přesný polohovací chod zdvihu

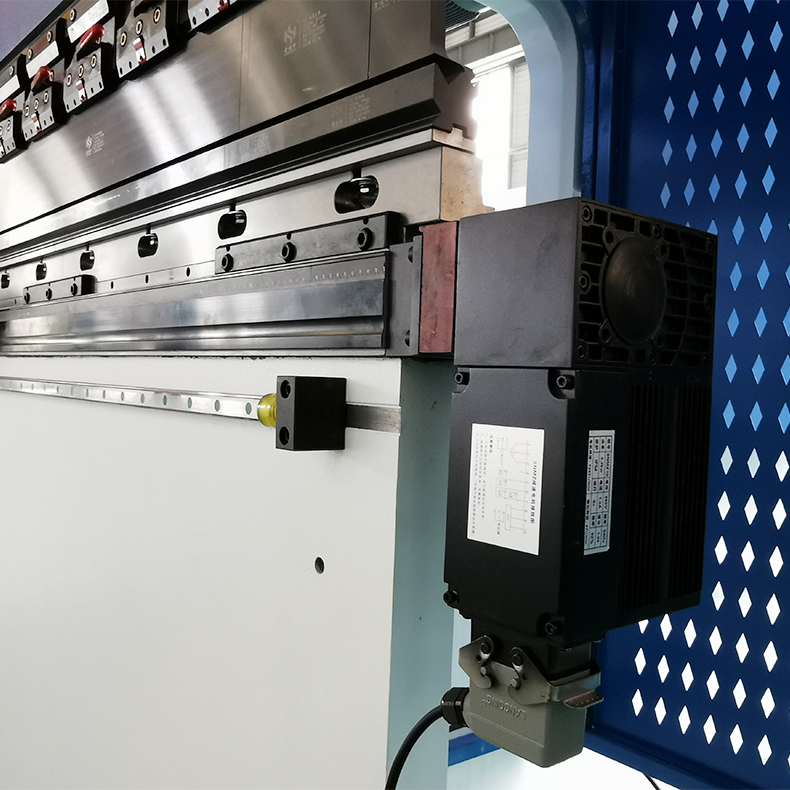

7, Automatický korunkový systém: Pro přesnější úhel ohybu

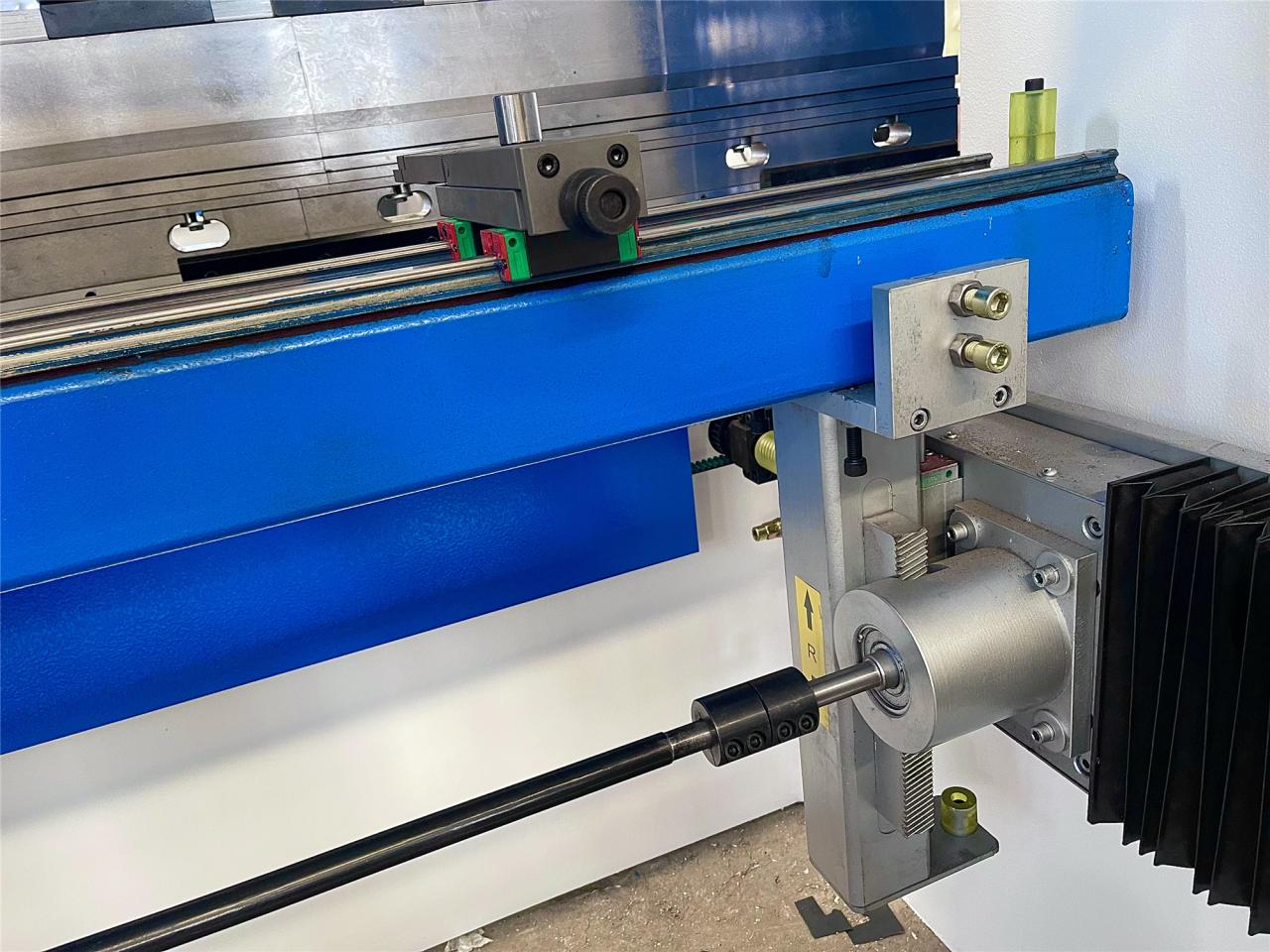

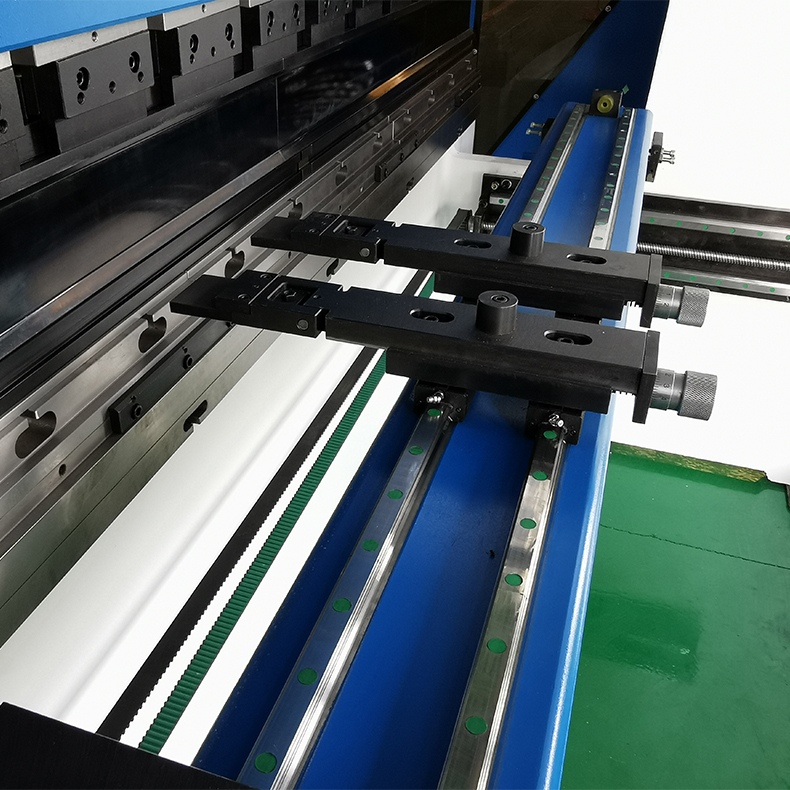

8, Laser safe Vysoce účinný a výkonný zadní doraz

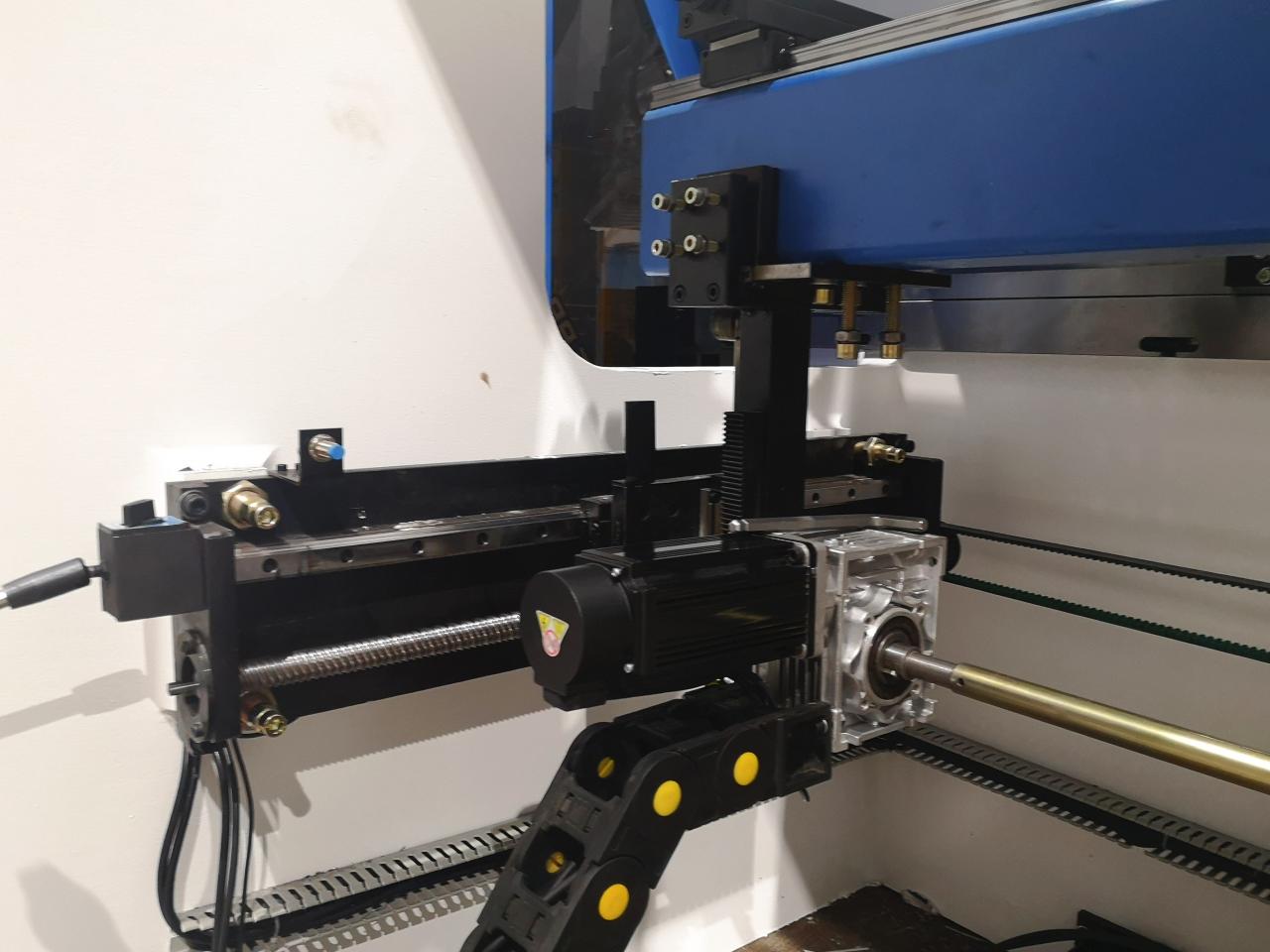

1, Zadní doraz servomotoru: Systém zadního dorazu servomotoru pro zvýšení rychlosti a úspory energie.

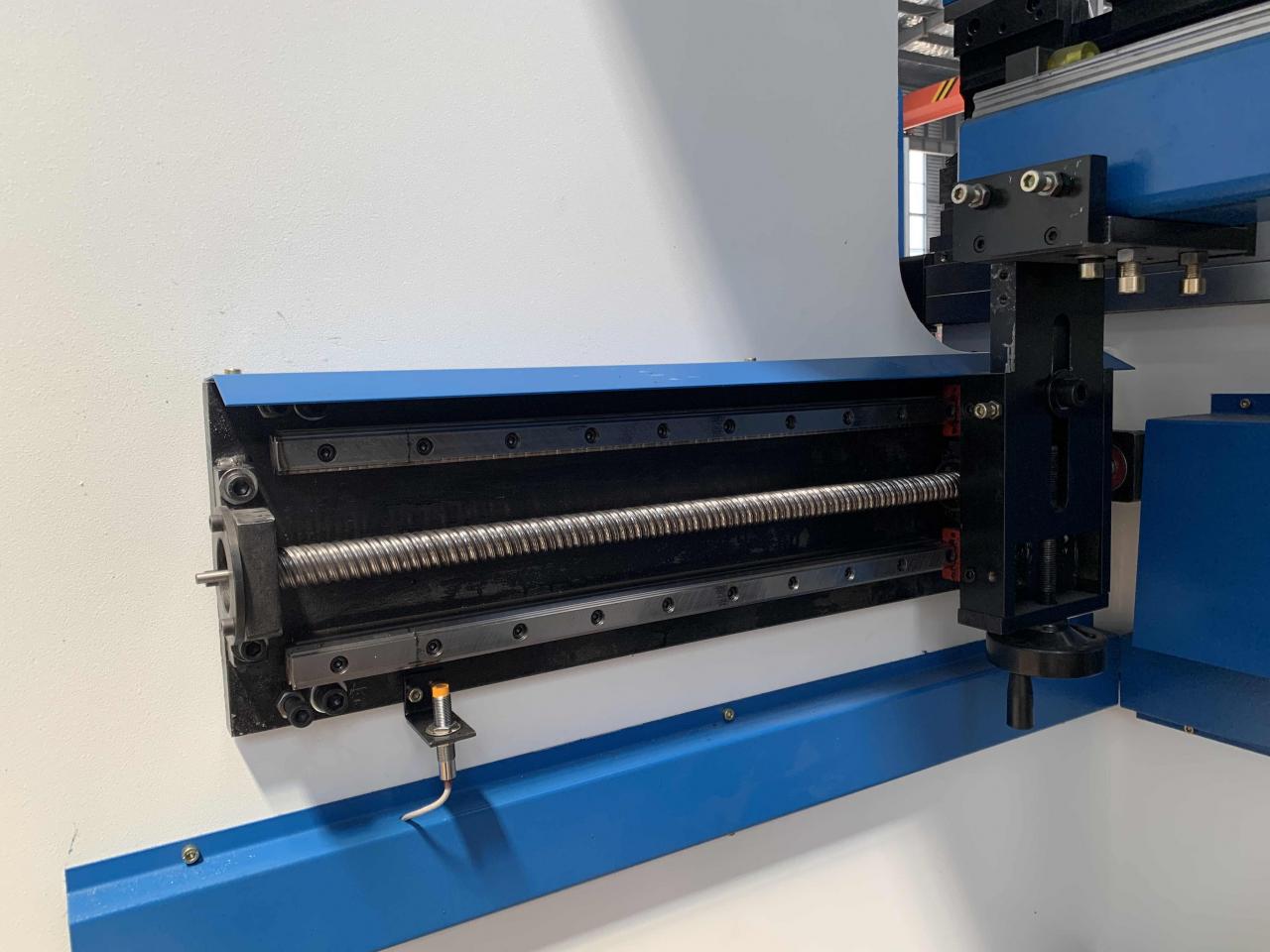

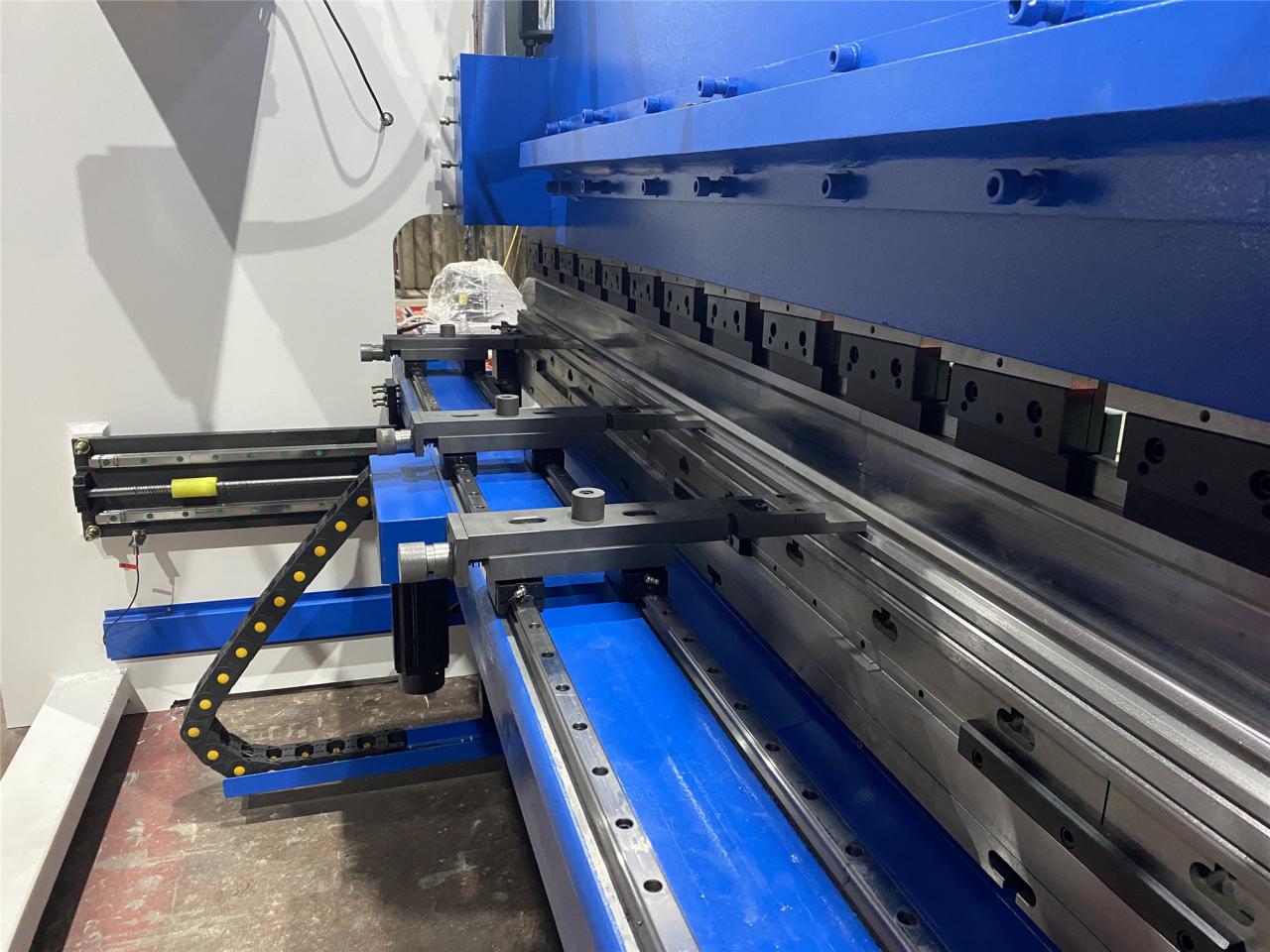

2, kuličkový šroub a lineární vedení Dynamické zpětné dorazy a vysokorychlostní osa díky kuličkovému šroubu a lineárnímu vedení.

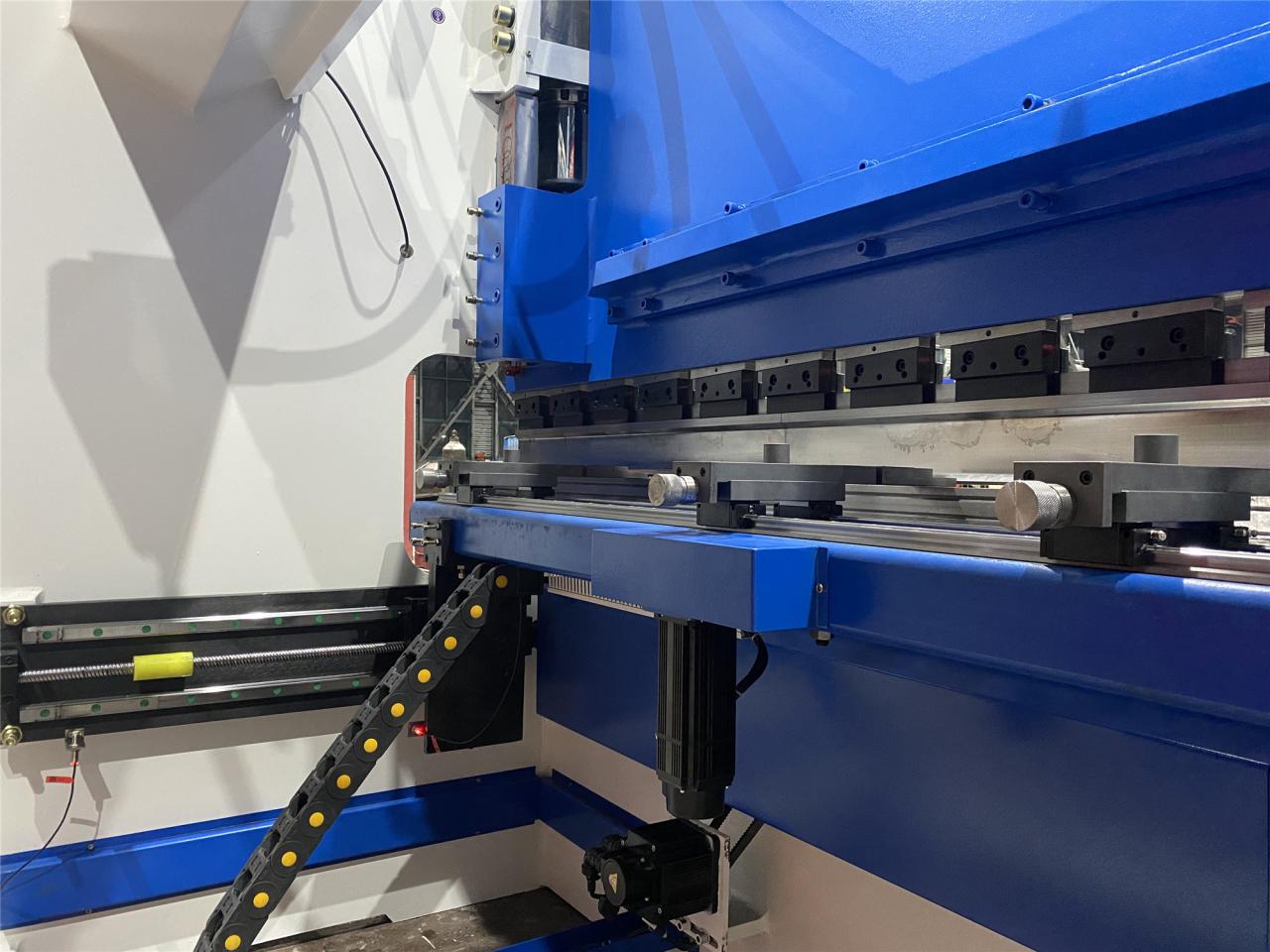

3, dvojitá lineární vedení a integrovaný nosný nosník pro zlepšení přesnosti pohybu prstů.

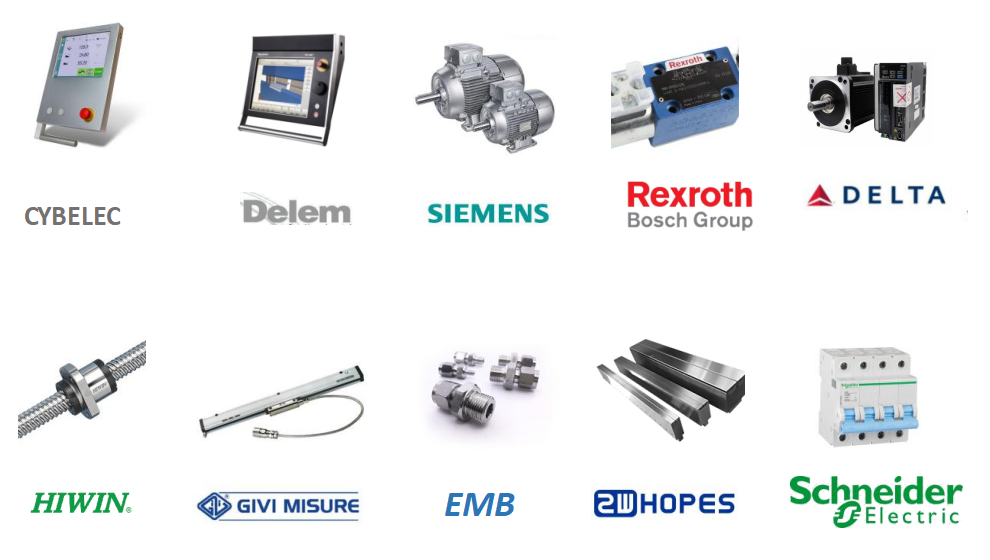

Mezinárodní podpora značky

Hlavní konfigurace

Hlavní motor	Siemens, Německo
Elektrika	Schneider, Francie
Hydraulický ventil	Rexroth, Německo
Olejové čerpadlo	Sunny, USA
Pečetní prsten	EMB, Německo
Ovladač	DELEM DA66T
Nožní spínač	Sanyuan Hongkong
Válec	Jining Taifeng, Shandong
Kuličkový šroub a lineární vedení	HIWIN, Tchaj-wan
Servo ovladač	DELTA, Tchaj-wan
Strouhací pravítko	GIVI, Itálie

Bezpečnost a spolehlivost

Všechny komponenty jsou certifikovány podle evropských norem především z Německa, USA, Holandska, Itálie a Švýcarska. Všechny konstrukční díly jsou počítány metodou konečných prvků a je použita pouze vysoce kvalitní ocel S275 a S355 JR a to J2 (N).

Ochrana pracovního stolu

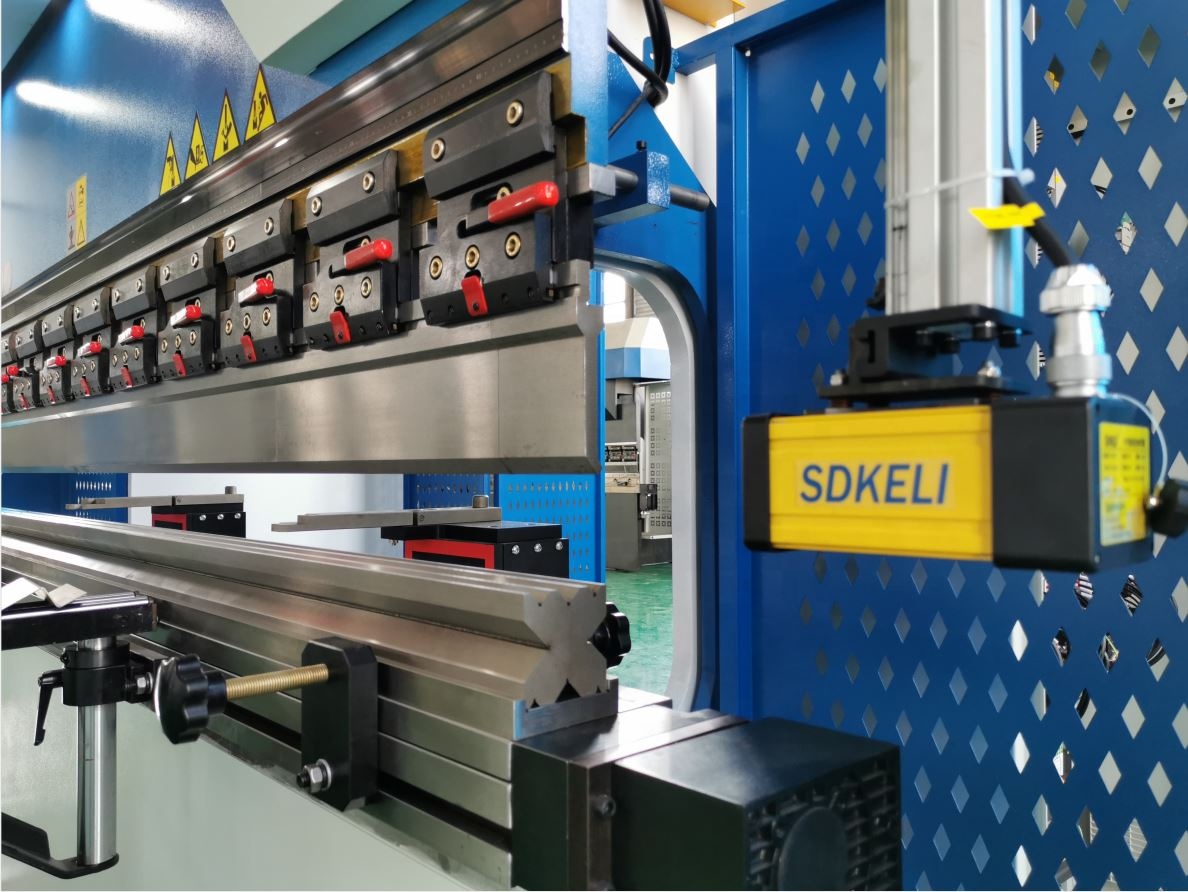

Ochrana proti laseru: Čepel se zastaví, když laser detekuje překážku.

Mechanická záda

Ochrana světelnou závorou nebo bodová ochrana nebo bezpečnostní oplocení, které varuje lidi před nebezpečnými pracovními oblastmi.

Strany pracovního stolu

Bezpečnostní plot, který brání lidem v neopatrném vstupu.

Podrobnosti

• Slider Zdvih (mm): 160 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 320 mm
• Typ stroje: Synchronizovaný
• Délka pracovního stolu (mm): 4000
• Šířka pracovního stolu (mm): 140 mm
• Rozměr: 4000 x 1700 x 2800 mm
• Stav: Nové
• Místo původu: Anhui, Čína
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Obrábění
• Rok: 2022
• Hmotnost (KG): 11000
• Výkon motoru (kw): 11 kw
• Klíčové prodejní body: Konkurenční cena
• Záruka: 2 roky
• Použitelná odvětví: hotely, oděvní obchody, prodejny stavebních materiálů, opravny strojů, výrobní závod, továrna na potraviny a nápoje, farmy, restaurace, domácí použití, maloobchod, prodejny potravin, tiskárny, stavební práce, energetika a hornictví, prodejny potravin a nápojů , Reklamní společnost
• Umístění showroomu: Kanada, Rusko
• Typ marketingu: Nový produkt 2022
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 2 roky
• Základní součásti: Ložisko, motor, čerpadlo, ozubené kolo, PLC, tlaková nádoba, motor
• Řídicí systém: DELEM CT8
• Model: 160T-4000
• Elektrické komponenty: Schneider z Francie
• Barva: Přizpůsobená
• Použití: Ohýbání plechů
• Řídící osy: 4 1
• Certifikace: CE ISO SONCAP
• Hlavní motor: Siemens z Německa
• Dodací lhůta: 30 dní
• Poskytovaný poprodejní servis: Bezplatné náhradní díly, instalace v terénu, uvedení do provozu a školení
