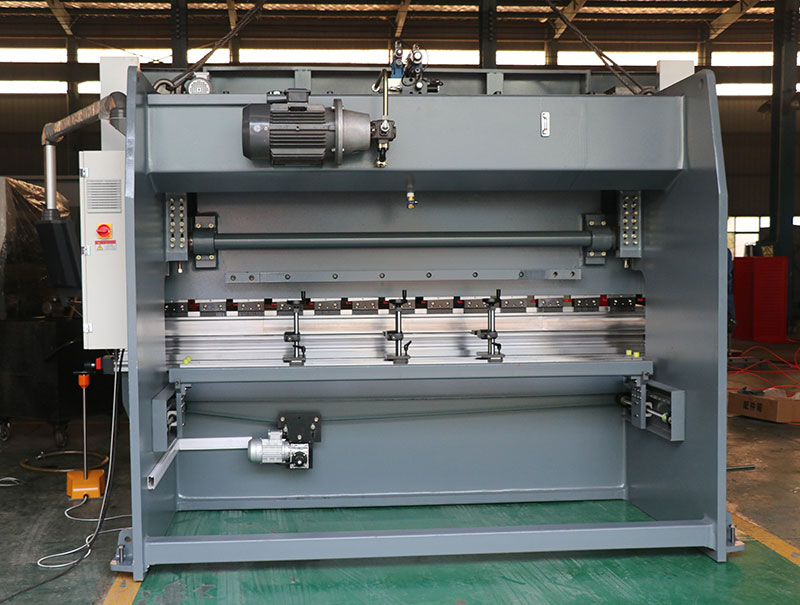

Ohraňovací lis na kov Wc-63t/3200 Ohýbačka plechu CNC Hydraulický ohraňovací lis

Popis výrobku

Ohraňovací lis na kov Ohraňovací lis WC-63T/3200 Ohýbačka plechu CNC Hydraulický ohraňovací lis

Model: KCN-6332

2osé CNC řízení (X, Y,)

X: Zadní doraz vpředu a vzadu; Y: Zdvih berana

W: Korunování pracovního stolu (volitelné)

Hlavní funkce a vlastnosti

1. Celková svařovaná a zpracovaná konstrukce.

2. Vysoká mechanická pevnost a silná tuhost.

3. Hydraulický zdvih berana přibližující se dolů, stabilní a spolehlivý.

4. E21 může ovládat pohyb zdvihu berana a zadního dorazu, čímž je dosaženo efektivního a vysoce přesného polohování.

5. Vyrovnání klínu na horním upínání razníku.

6. Zjednodušené upínání horních nožů pomocí mikro-nastavovacích klínů pro snadnou obsluhu a vysokou přesnost.

7. 2 Posuvná přední opěrná ramena prostěradla namontovaná na T drážku lůžka.

8. Pevná kostka s jedním blokem se čtyřmi tvářemi multi V.

9. Schválená stabilní a spolehlivá hydraulika.

10. Dorazové prsty se stupnicí pro ohýbačku plechů.

Technické parametry

Ne.	Položka	Parametr	Jednotka
1	Nominální tlak	630	KN
2	Délka stolu	3200	mm
3	Max. zdvih jezdce	120	mm
4	Max. Výška uzavření	350	mm
5	Mezi sloupci	2600	mm
6	Hloubka hrdla	250	mm
7	Výkon hlavního motoru	5.5	KW
8	Rychlost dolů	120	mm/s
9	Stisknutím tlačítka Rychlost	10	mm/s
10	Rychlost návratu	90	mm/s
11	Řídicí osa	X Y	/
12	Zdvih osy X	500	mm
16	Zarážky zadního dorazu	2	/
17	Celkový rozměr	3500 L	mm
		W 1500	mm
		H 2300	mm
18	Hmotnost stroje	5000	KG

Detailní obrázky

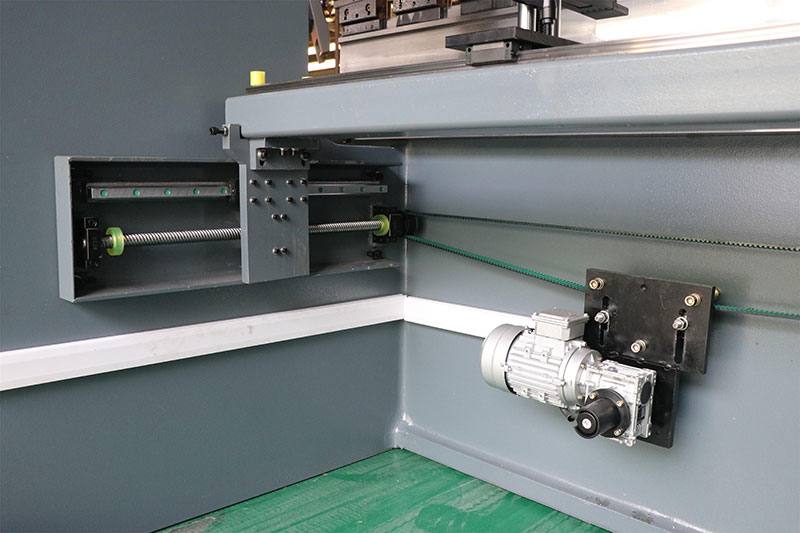

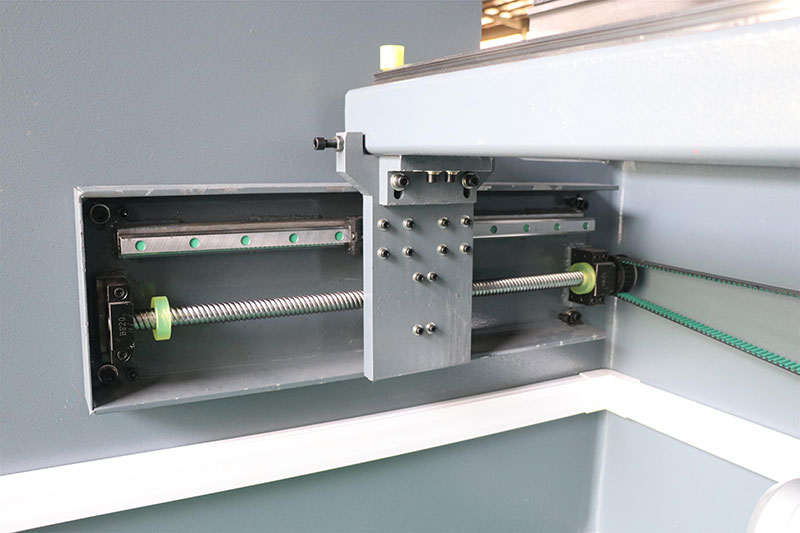

Zadní doraz s kuličkovým šroubem a vedením vložky

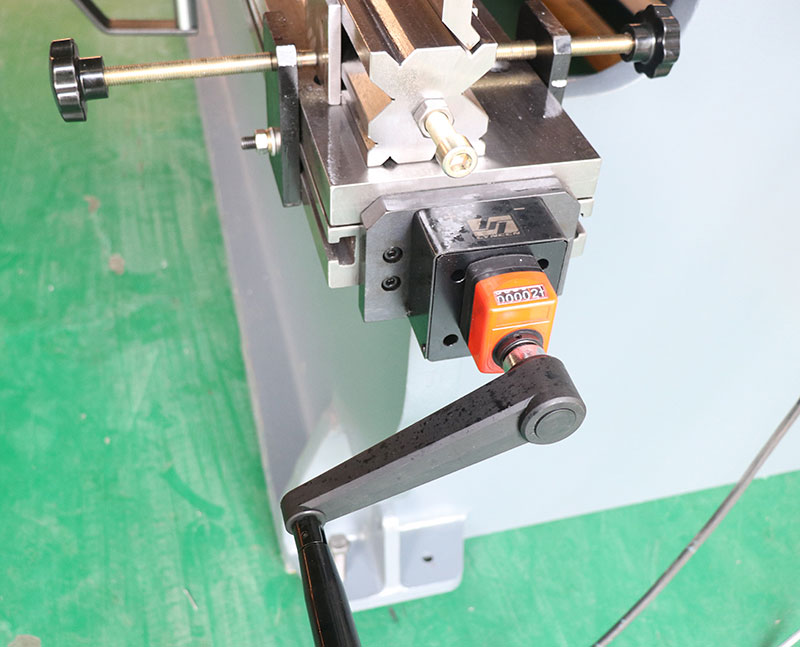

Multifunkční nastavení utahovacího kolečka.

Ruční korunování stolu (volitelně)

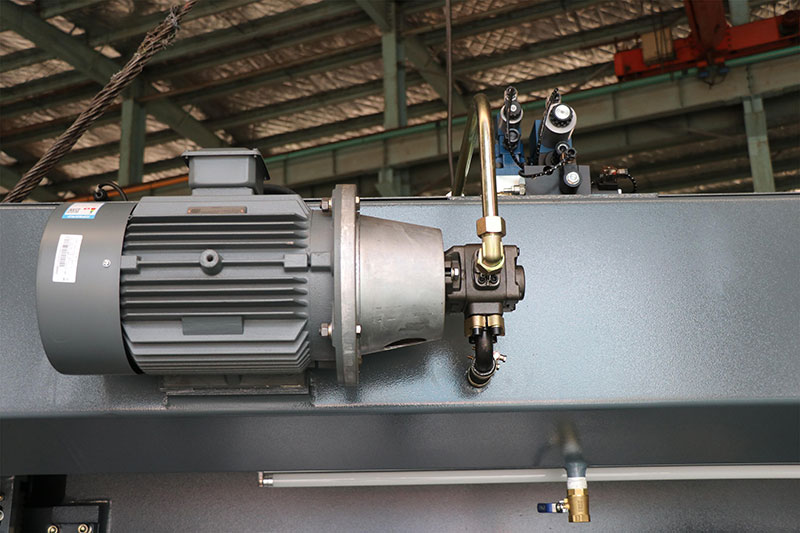

Hlavní motor Siemens německé značky.

Čerpadlo Sunny USA značky.

Ventil Rexroth německé značky.

Rychlé upínání evropského stylu

Vodicí dráha používá mosaz, odolná proti opotřebení, dlouhá životnost.

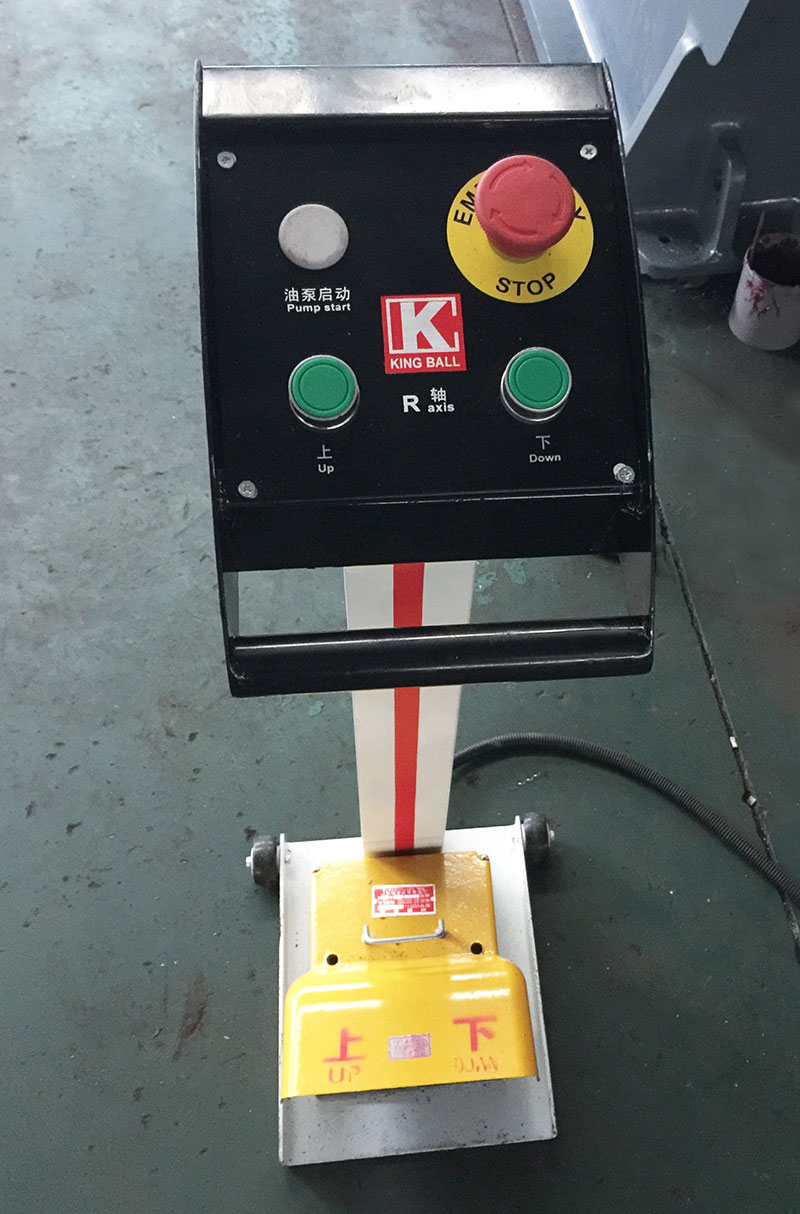

Pedálový spínač s nouzovým zastavením, bezpečný provoz, základna s válečky snadno přemístitelná.

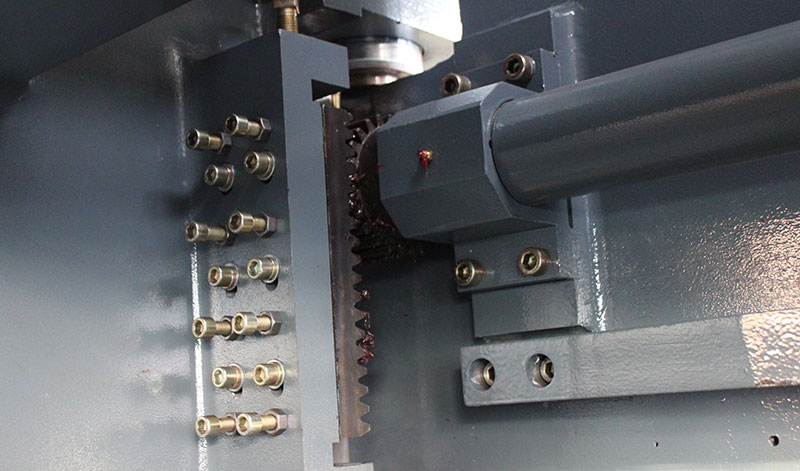

Torzní tyč je synchronizována s ozubeným hřebenem. ram dolů rychle, snadno nastavit dvě strany synchronizace.

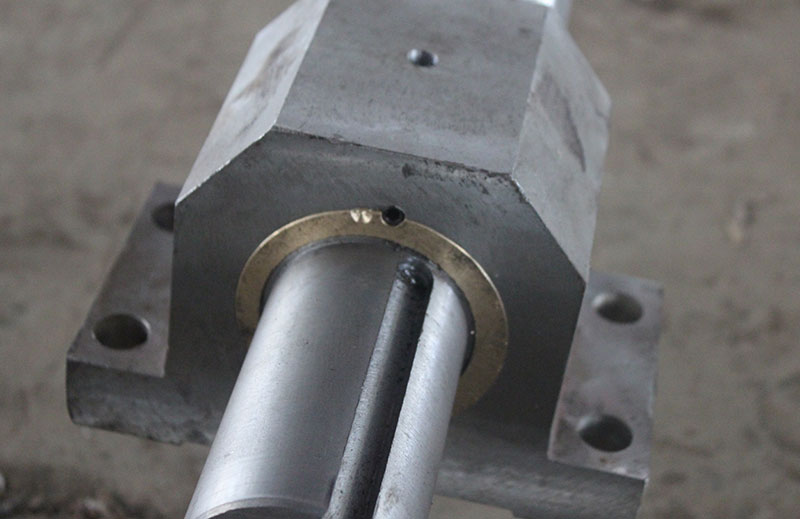

Konektor používá mosaz odolnou proti opotřebení.

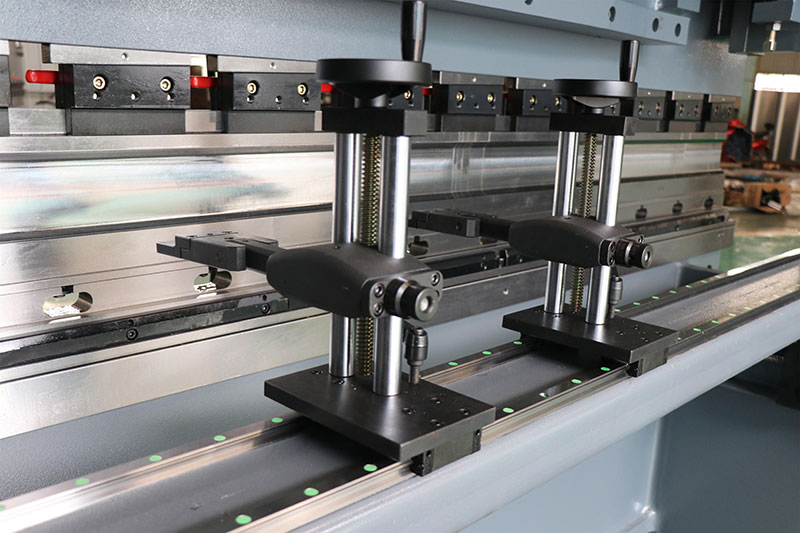

Zátka nahoru a dolů ručně, pohyb doleva a doprava na dvou lineárních vodítkách.

Hlavní konfigurace

název	Výrobce
CNC ovladač	E21 Estun China Brand
Hlavní motor	Německá značka Siemens
Elektrické komponenty	Francouzská značka Schneider
Zubové čerpadlo	Značka Sunny USA
Pečetní prsten	Japonská značka NOK
Hydraulický systém	Německá značka Boschrexroth
Kulový šroub, lineární vedení	Tchajwanská značka HIWIN
Konektor hadice	Německá značka EMB
Pohon s proměnnou frekvencí	Značka Shihlin Taiwan

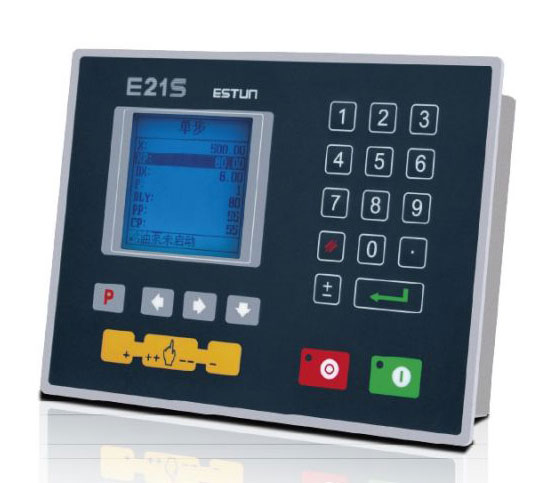

NC ovladač E21

Ovládání zadního dorazu a bloku

Řízení pro obecné střídavé motory, frekvenční měnič Inteligentní polohování

Skladové počítadlo Nastavení doby držení/dekomprese

Paměť programu až na 40 programů Až 25 kroků na program

Jednostranné polohování Funkce zatažení

Jedno klíčové zálohování/obnova parametrů mm/palec

čínština / angličtina

Standardní příslušenství je uvedeno níže:

• Kotevní šroub
• Šestihranná matice
• Pečetní prsten
• Těsnění
• Mazací lis
• imbusový klíč
• Nožní spínač
• Přední opěrná ramena
• Klíč k elektrické skříňce, klíč k ovládacímu panelu
• Návody k obsluze

Naše služba

Předprodejní služby:

1. poptávková a poradenská podpora
2. podpora testování vzorků
3. navštivte naši továrnu

Poprodejní služby:

1. Záruční doba 2 roky
2. školení, jak nainstalovat a používat brzdový lis
3. inženýři k dispozici pro servis strojů v zámoří

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 300 mm
• Typ stroje: Torzní tyč
• Délka pracovního stolu (mm): 3200 mm
• Šířka pracovního stolu (mm): 200 mm
• Stav: Nové
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Obrábění
• Rok: 2022
• Hmotnost (KG): 5000
• Výkon motoru (kw): 5,5 kw
• Klíčové prodejní body: Snadná obsluha
• Záruka: 2 roky
• Použitelná odvětví: Opravny strojů, výrobní závod
• Umístění showroomu: Žádné
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 2 roky
• Základní komponenty: Motor
• Barva: volitelná
• Řídicí systém: E21S
• Otevřená výška: 350 mm
• Napětí: 220V/380V/415V/440V/přizpůsobené
• Rozměr: 3500*1500*2300mm
• Položka: Ohraňovací lis na ohýbání
• Hlavní motor: Siemens Německo
• Hydraulický systém: Boschrexroth
• Zubové čerpadlo: Slunečno
• Jmenovitý tlak (kN): 630 kN
• Certifikace: ce
• Poskytovaný poprodejní servis: Instalace v terénu, uvedení do provozu a školení, Servis a opravy v terénu, Video technická podpora, Online podpora
• Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
