Ohýbačka plechu Hydraulická ohýbačka plechů Mini ohraňovací lis

Popis výrobku

1）WC67K NC hydraulický deskový ohraňovací lis s ovladačem E21

Plechový ohraňovací lis se systémem E21 NC

Frekvenční měnič řídí polohování hlavního motoru osy X,Y: SIEMENS Germay

Ventil: Bosch Rexroth Německo

Elektrika: Schneider France

1. Design splňuje mezinárodní normy EU. Trup eliminuje vnitřní pnutí žíháním a zajišťuje vyšší přesnost a pevnost. Všechny stroje jsou navrženy pomocí 3D programování SOLID WORKS a vyrobeny z vylepšené oceli jakosti ST44-1 s nejnovější technologií.

2. Ohýbačka s torzní osou řady WC67K používá řídicí systém Chines ESTUN NC, který vám pomůže zvýšit vaši produktivitu a udržet nejnižší náklady a snížit náklady na údržbu. Vysoká kvalita a opakované ohýbání je dosaženo použitím synchronizovaných válců a ventilů.

3. Řídicí systém programování systému E21 a invertor realizují přesnou polohovací funkci osy X osy Y.

4. Špičková technologie hydraulického řízení s frekvenční odezvou, Pevný horní nosník běží na 8-bodových ložiskách s přesností ohybu /-0,01 mm

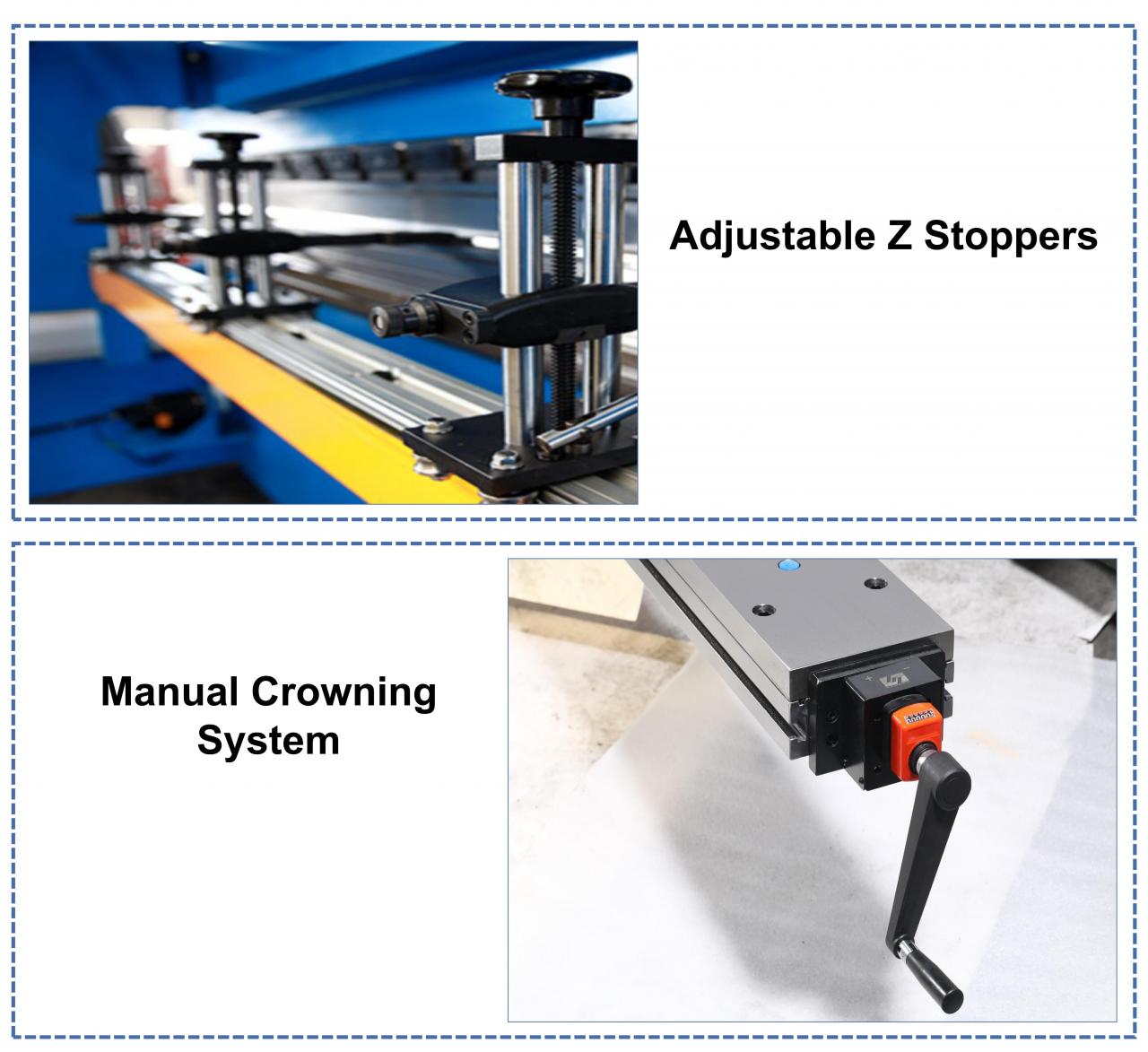

5. Volitelná funkce kompenzace osy V a výběr vhodné formy pro snadné ohýbání složitých tvarů obrobků. Standardní vybavení。

Čínský NC ovladač E21

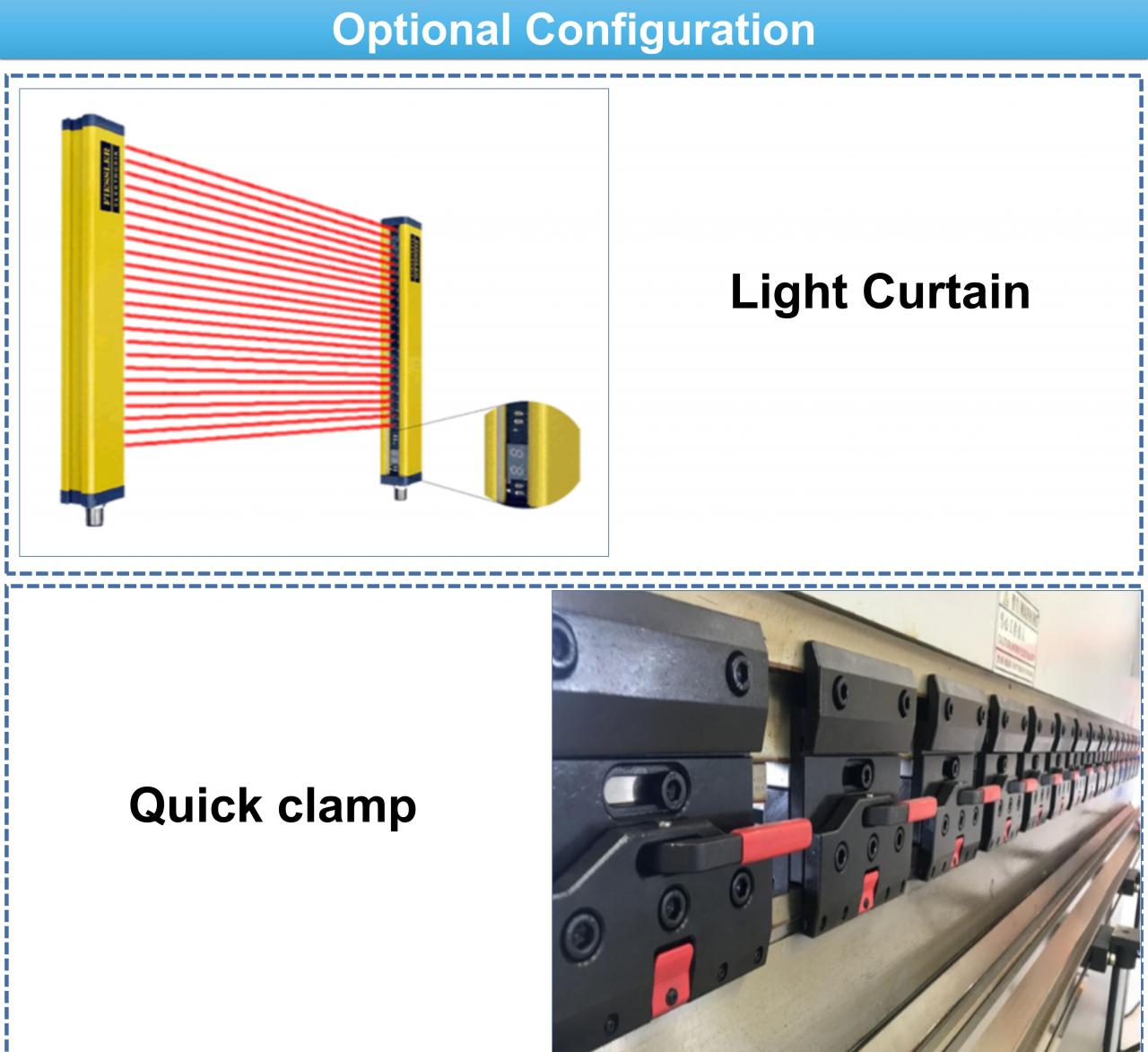

1. Světelné kryty zajišťují bezpečnost obsluhy během provozu

2. Seřízení systému os Y a osy X a frekvenční měnič řídí jejich umístění.

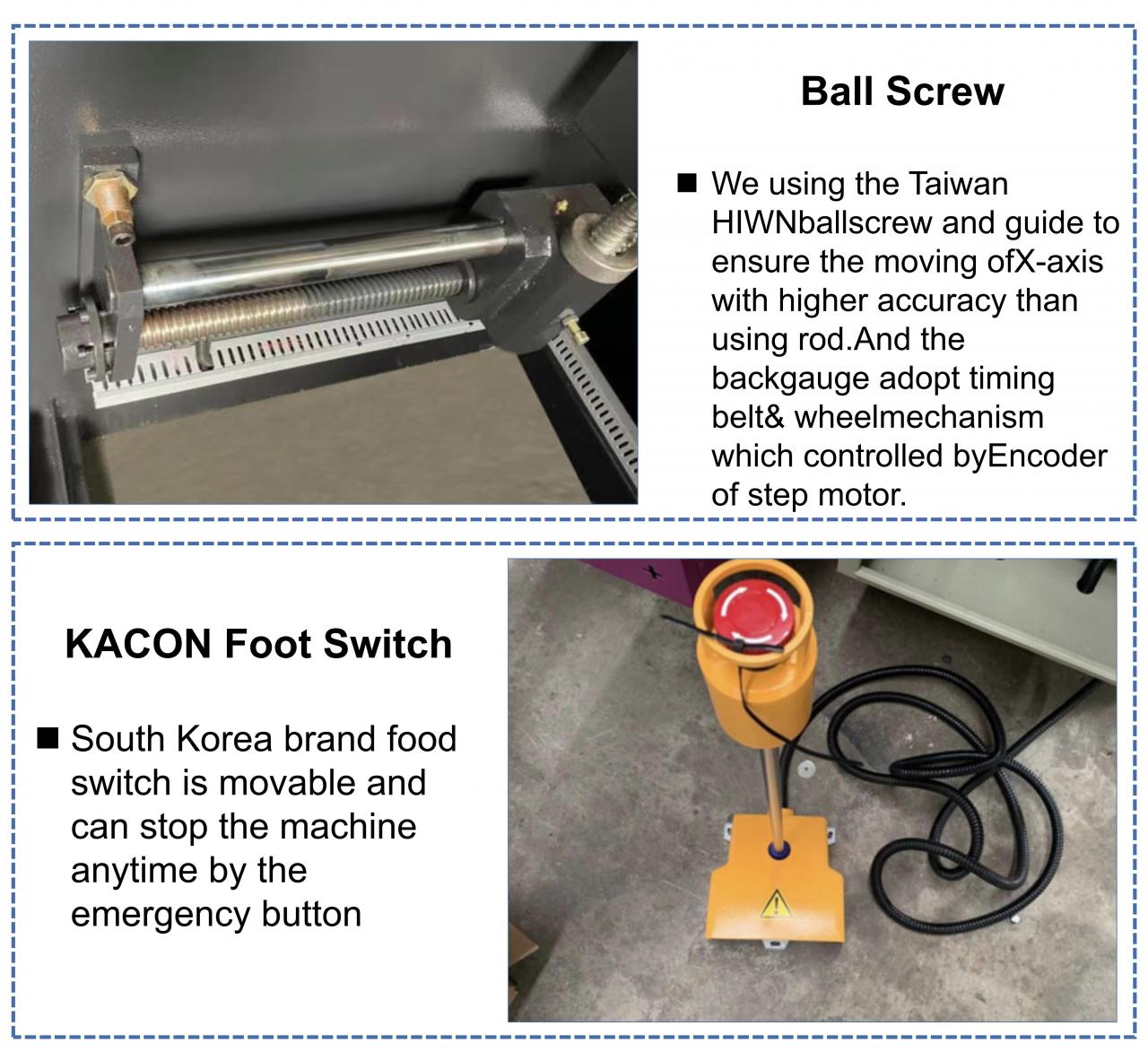

3. Lineární vodicí lišta a kuličkový šroub přesnost 0,01 mm (HIWIN, TAIWAN).

4. Ocelová monobloková konstrukce.

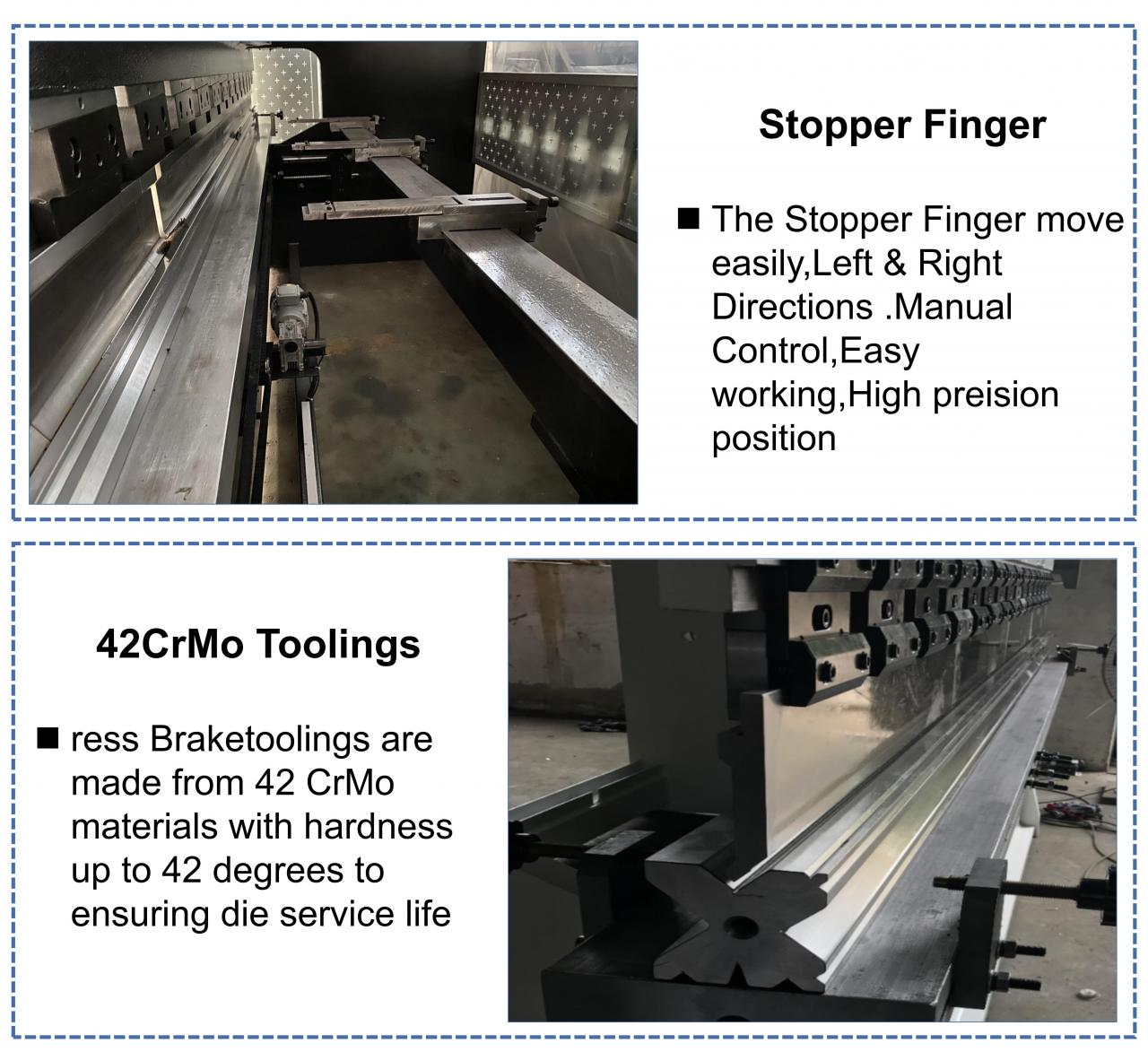

5. Nastavitelné dorazové prsty.

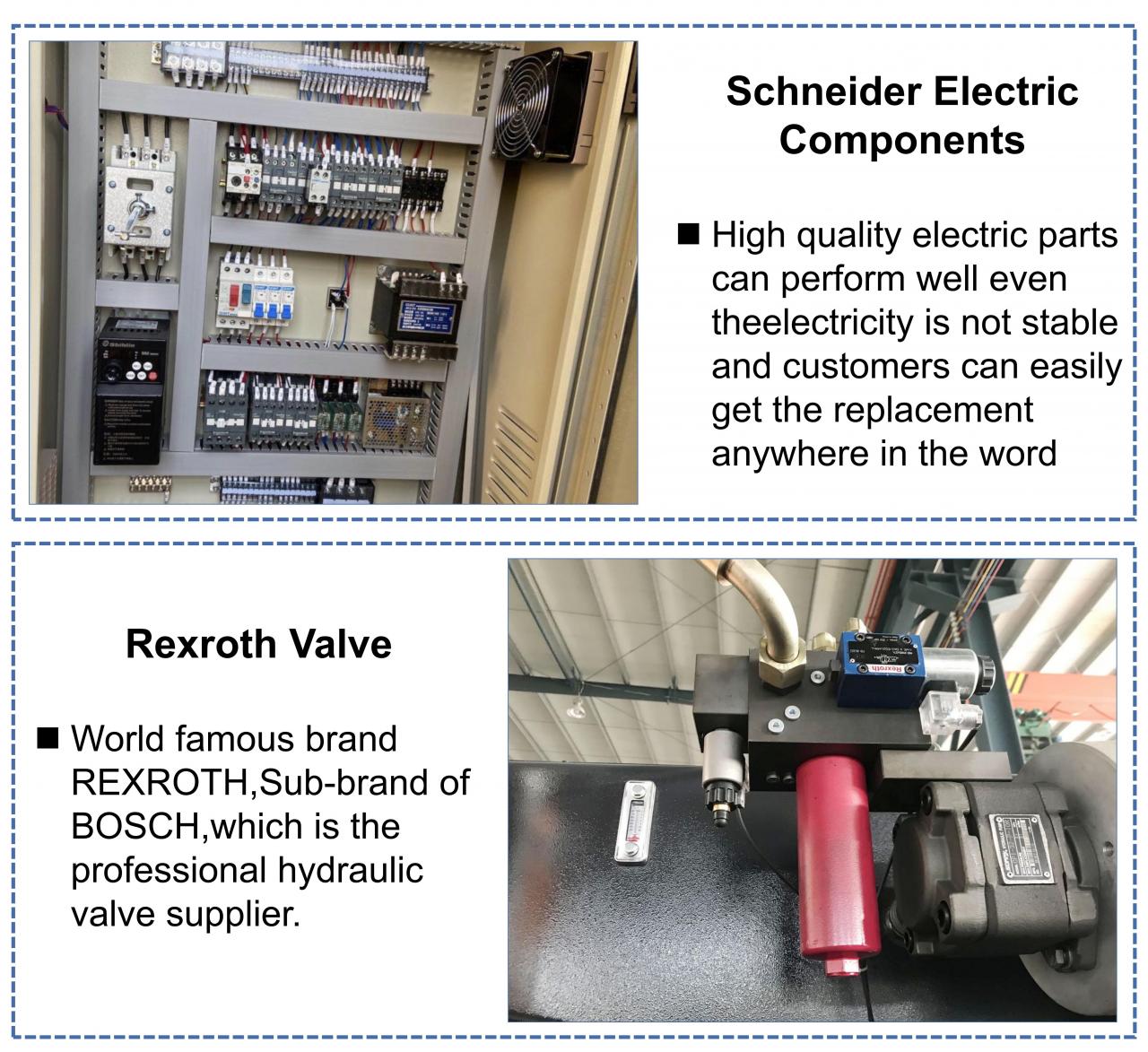

6. Standardní elektrika od Schneideru, Francie.

7. Standardní konektory olejových hadic od EMB Germany.

8. Standardní ventily a olejové čerpadlo Bosch Rexroth Germany.

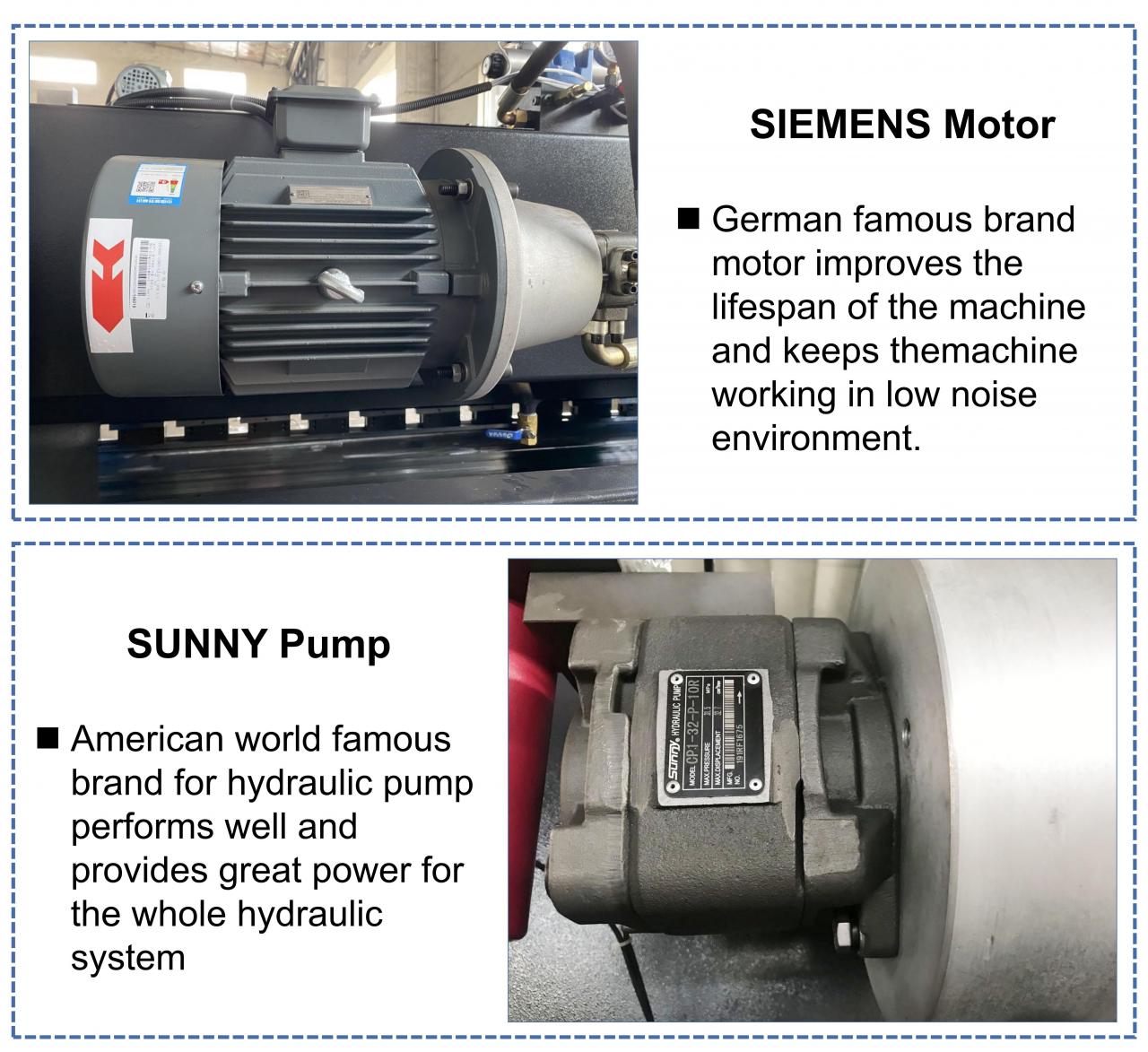

9. Standardní hlavní motro od Siemens Germany

10. Hydraulická a elektrická ochrana proti přetížení

Chrániče ESTUN E21 NC systém

Monochromatický LCD panelIntegrovaný faktor volně programovatelný

Automatické řízení polohy (běžný motor nebo vynálezce)

Přídavek posunutí vřetena Vnitřní časové relé

Skladové počítadlo a vnitřní časové relé

B1 zobrazení polohy měřidla s 0,01 mm

Výrobní technika

Položka	Jednotka	Specifikace
Model stroje		100T-2500	100T-3200	100T-4000
Nominální síla	KN	1000	1000	1000
Délka pracovního stolu	Mm	2500	3200	4000
Vzdálenost mezi sloupy	Mm	1900	2600	3200
Hloubka hrdla	Mm	320	320	320
Max. posuvný tah	Mm	120	120	120
Max. výška uzavření	Mm	370	370	370
Cestovní časy	Čas/min	15	15	15
Výkon hlavního motoru	Kw	7.5	7.5	7.5
Max. hydraulický tlak	Mpa	25	25	25
Obrysové rozměry	mm	250016002400	320016002500	400016002500
