Hydraulický ohraňovací lis Wc67k-80t/2500 Stroj na ohýbání plechů

Vlastnosti stroje

1. Rám je ocelová konstrukce, levá a pravá svislá deska, stůl a přítlačná deska svařené do jednotné konstrukce, po svaření pro eliminaci vnitřního pnutí popouštěním, mimořádná tuhost, vysoká stabilita.

2. Pro zajištění spolehlivosti stroje jsou důležité části rámu, jezdce atd. použity softwarem pro analýzu konečných prvků ANSYS.

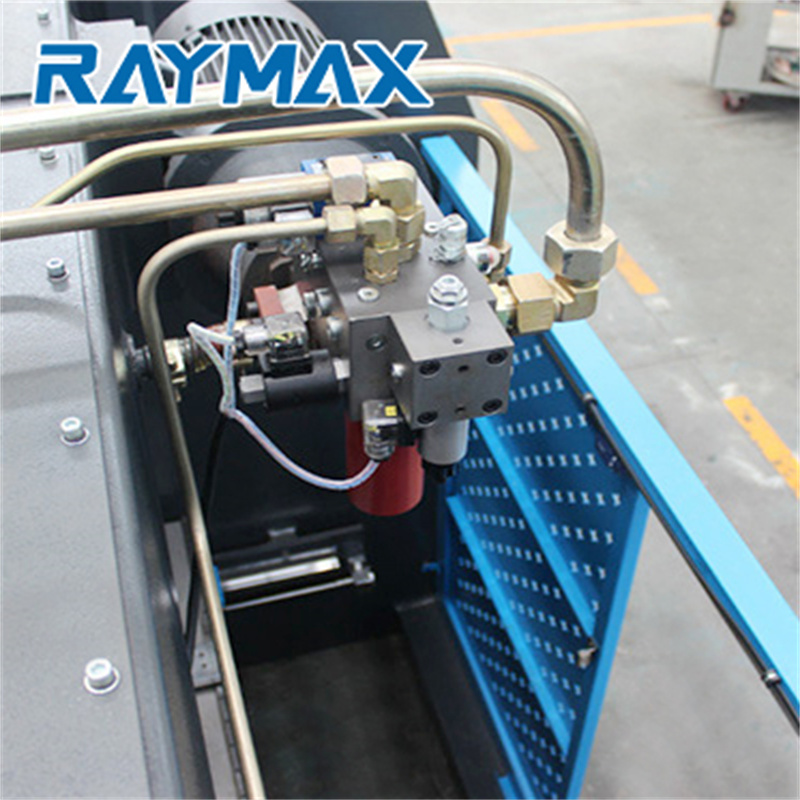

3. Hydraulický pohon, válec na obou koncích stroje, umístěný na jezdci pro přímý pohon.

4. Synchronizace torzních os pro posuvný synchronní mechanismus.

5. Přijměte mechanický dorazový mechanismus, stabilní a spolehlivý.

6. Velikost zadního dorazu a zdvih posuvu řízený CNC systémem, zadní doraz s vysoce přesným kuličkovým šroubem, stabilní provoz a přesné polohování.

7. Řídicí systém využívá technologii řízení frekvenční konverze s vícestupňovou programovací funkcí, jednoduchou a snadnou obsluhou.

8. Šikmé vychýlení klínu na kompenzačním mechanismu, aby byl zaručen přístup k vysoké přesnosti ohybu

9. Bezpečnostní bariéra po celém stroji, elektrické skříně vybavené funkcí odpojení otevřených dveří, tlačítko nouzového zastavení kolem přední a zadní části, nožní spínač ochranného krytu pro zajištění bezpečné práce.

E21 řídicí systém (standardní NCcontroller systém)

1) ovládání zadního dorazu a bloku

2） ovládání pro obecný střídavý motor, frekvenční měnič

3) Inteligentní polohování

4) Počítadlo zásob

5）Paměť programu až na 40 programů a až 25 kroků na program

6) Polohování na jednu stranu

7) Funkce zatažení

8）Jedna klávesa zpět/obnovení programů

9）Mm/palec/čínština/angličtina

Parametry stroje

Hlavní parametry
Modelka	Ohýbací síla	Délka ohybu	Vzpřímená vzdálenost	Hloubka hrdla	Mrtvice	Výška otevření	Celkové rozměry
	Kn	mm	mm	mm	mm	mm	D׊×V mm
WC67K/E-30t/1600	300	1600	1300	200	80	220	1650*1200*1700
WC67K/E-30t/2000	300	2000	1300	200	80	220	2000*1150*1700
WC67K/E-40t/2500	400	2500	2030	250	100	340	2500*1200*1900
WC67K/E-63t/2500	630	2500	2050	250	120	340	2500*1600*2200
WC67K/E-63t/3200	630	3200	2510	250	120	340	3200*1600*2200
WC67K/E-80t/2500	800	2500	2050	250	120	350	2500*1700*2200
WC67K/E-80t/3200	800	3200	2510	250	120	350	3200*1700*2200
WC67K/E-100t/2500	1000	2500	2050	320	120	380	2500*1500*2200
WC67K/E-100t/3200	1000	3200	2510	320	120	380	3200*1800*2500
WC67K/E-100t/4000	1000	4000	3100	320	120	380	4000*1800*2500
WC67K/E-125t/3200	1250	3200	2510	320	120	380	3200*1900*2600
WC67K/E-125t/4000	1250	4000	3100	320	120	380	4000*1435*2600
WC67K/E-160t/2500	1600	2500	2050	320	200	450	2500*1900*2700
WC67K/E-160t/3200	1600	3200	2510	320	200	450	3200*2000*2800
WC67K/E-160t/4000	1600	4000	3040	320	200	450	4000*2000*2800
WC67K/E-160t/5000	1600	5000	3800	320	200	450	5000*1900*3100
WC67K/E-160t/6000	1600	6000	4600	320	200	450	6000*1900*3300
WC67K/E-200T/3200	2000	3200	2600	320	250	540	3200*1820*3300
WC67K/E-200T/4000	2000	4000	3300	320	250	540	4000*2000*2850
WC67K/E-200T/5000	2000	5000	3800	320	250	540	5000*1950*3000
WC67K/E-200T/6000	2000	6000	4600	320	250	540	6000*1950*3300
WC67K/E-250T/3200	2500	3200	2600	400	250	580	3300*2000*3200
WC67K/E-250T/4000	2500	4000	3300	400	250	580	4000*2000*3400
WC67K/E-250T/5000	2500	5000	3800	400	250	580	5000*2000*3500
WC67K/E-250T/6000	2500	6000	4600	400	250	580	6000*2000*3600
WC67K/E-300T/3200	3000	3200	2600	400	250	580	3200*2100*3300

Podrobnosti

• Slider Zdvih (mm): 100 mm
• Automatická hladina: Poloautomatická
• Hloubka hrdla (mm): 250 mm
• Typ stroje: Torzní tyč
• Délka pracovního stolu (mm): 2500
• Šířka pracovního stolu (mm): 1450 mm
• Rozměr: 2550*1450*2300, 2550*1450*2300 mm
• Stav: Nové
• Místo původu: Anhui
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: ohýbání na kulato
• Rok: 2020
• Hmotnost (KG): 4300
• Výkon motoru (kw): 7,5 kw
• Klíčové prodejní body: Konkurenční cena
• Záruka: 3 roky
• Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Maloobchod, Stavební práce, Reklamní společnost, Ostatní
• Umístění showroomu: Uzbekistán, Austrálie
• Typ marketingu: Nový produkt 2020
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní komponenty: Motor, čerpadlo
• model: WC67K-80T/2500
• Řezný materiál: hliníkový plech, měkká ocel, uhlíková ocel, nerezová ocel
• Tloušťka ohybu: MS 4mm / SS 2 mm
• Délka ohybu: 2500 mm
• Jmenovitý tlak: 800KN
• Vzdálenost pólů: 2500 mm
• Zdvih jezdce: 100 mm
• Max otevřený: 340 mm
• Výkon: 7,5 kW
• Certifikace: CE
• Poskytovaný poprodejní servis: Bezplatné náhradní díly, Instalace v terénu, uvedení do provozu a školení, Servis a opravy v terénu, Technická podpora videa, Online podpora
• Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
