Wc67k-400T CNC Plc Ruční ohýbačka plechu Hydraulický NC ohraňovací lis

Přehled produktu

Hlavní rám hydraulického ohraňovacího lisu je vybaven speciálním numerickým řídicím systémem.

Funkce programování s více pracovními kroky je schopna dosáhnout automatického provozu a kontinuálního polohování vícekrokových postupů, stejně jako automatické přesné nastavení polohy zadního dorazu a kluzného bloku.

Stroj je vybaven funkcí počítání ohybů, pro zobrazení zpracovávané veličiny v reálném čase, paměť výpadku napájení poloh dorazu a kluzného bloku, stejně jako procedur a parametrů.

Importovaný vodicí šroub s kuličkovým ložiskem a lineární vodicí lišta se používají pro zadní zarážku, aby byla zajištěna přesnost polohování zadní zarážky, aby byla přesnost zpracování stroje vyšší.

Výkon a vlastnosti:

1. Tělo stroje je v celkové svařované a celkově zpracované konstrukci a na hlavní části těla stroje je pro analýzu aplikován software ANSYS finlte element analysis , který zajistil spolehlivost obráběcího stroje a přesnost celého stroje .

2. Režim řízení s uzavřenou smyčkou složený z elektrohydraulického servoventilu dovezeného z Německa a dovezeného mřížkového pravítka je přijat pro hlavní olejové válce na obou stranách, aby se prolomil vzor ovládání zdvihu tradičních ohýbacích strojů typu mechanického dorazu, typického pro vysoké přesnost zpětné vazby pro polohu kluzného bloku, přesný a stabilní provoz, dobrý synchronizační výkon a vysoká přesnost opakovaného polohování kluzného bloku.

3. Importované díly jsou použity pro všechny funkční díly v zadním dorazu, aby byla zajištěna přesnost zastavení zadního dorazu a mechanismus zadního dorazu bude použit více dorazových hřídelí pro komplexnější funkce podle požadavků zákazníka.

4. Integrovaný řídicí systém dovezený z Německa je přijat pro celý hydraulický systém, aby se zjednodušila instalace potrubí a zajistil se stabilní provoz a také jednoduchý a pěkný vzhled obráběcího stroje.

5. Desky ve tvaru C jsou namontovány na obou stranách těla stroje a vysoce přesné pravítko mřížky je namontováno na deskách ve tvaru C, aby se zabránilo ovlivnění přetrvávající přesnosti způsobené deformací těla stroje během procesu ohýbání.

6. Spodní pracovní stůl je vybaven automatickým kompenzačním mechanismem pro hydraulické vychýlení, aby bylo dosaženo efektivní kompenzace bez mrtvé zóny s vysokou přesností ohybu a zaručenou dlouhou stabilitou.

Číslicový řídicí systém odkazuje na numerický řídicí systém speciál pro elektrohydraulické servo ohýbačky italské ESA , Nizozemí DELEM. nebo Swiss CYBELEC Companies , schopné dosáhnout funkcí grafického programování pro úhel ohybu, kompenzace pro změnu úhlu automatický výpočet a nastavení ohybového tlaku, automatický výpočet kompenzace pro deformaci pracovního stolu, prodloužení délky obrobků, ohybový tlak pro lisování podešví, otevřená vzdálenost a vytažení zadního dorazu atd.

VLASTNOSTI NA POHLED

Funkce ovladače DELEM DA53T:

1. 10,1″ věrný barevný TFT displej s vysokým rozlišením.
2. Řízení až 4 os (Y1,Y2 2 pomocné osy)
3. Řízení kompenzace průhybu s knihovnou režimů/materiálů/produktů.
4. Podpora řízení serva nebo frekvenčního převodu.
5. Pokročilý řídicí algoritmus osy Y může řídit jak ventil s uzavřenou smyčkou, tak ventil s otevřenou smyčkou.
6. Síťové propojení se dvěma počítači (volitelně).
7. USB periferní rozhraní.Profile-53tl offline programovací software.

Forma Multi V (volitelně)
Zadní přidržovací systém

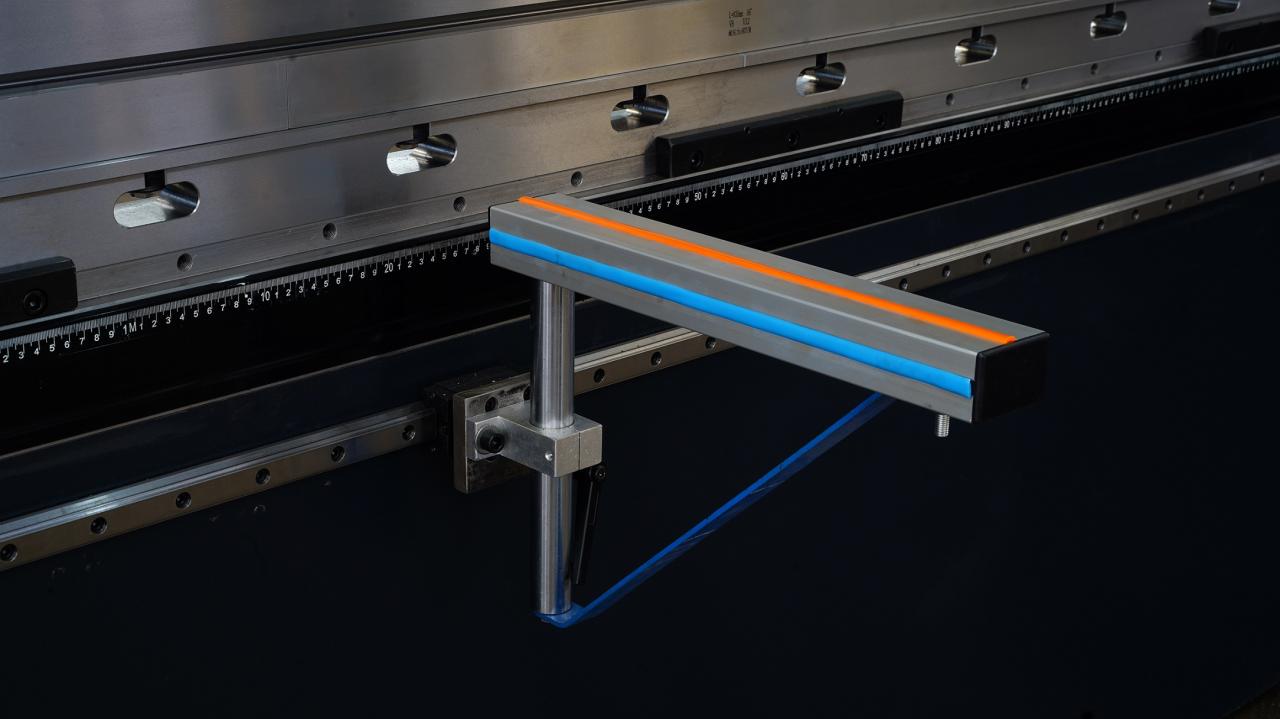

Pohyb předního nosného zařízení

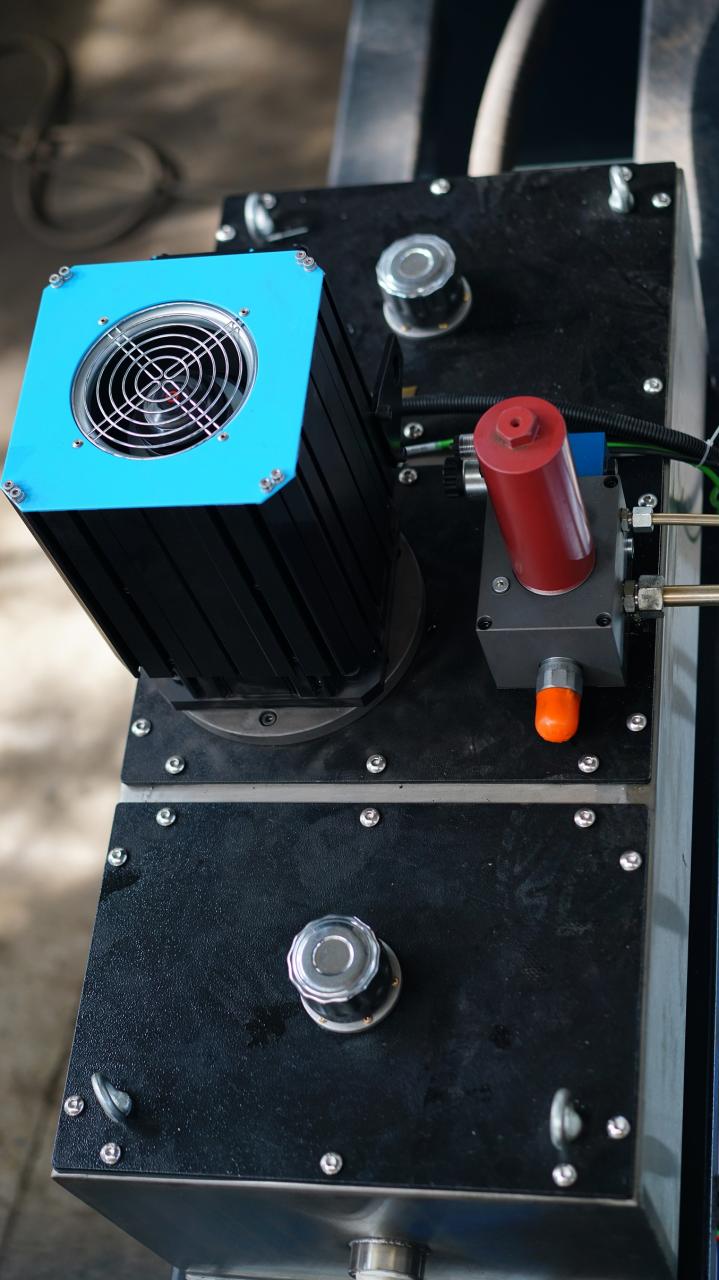

Sestava řídicího systému servočerpadla

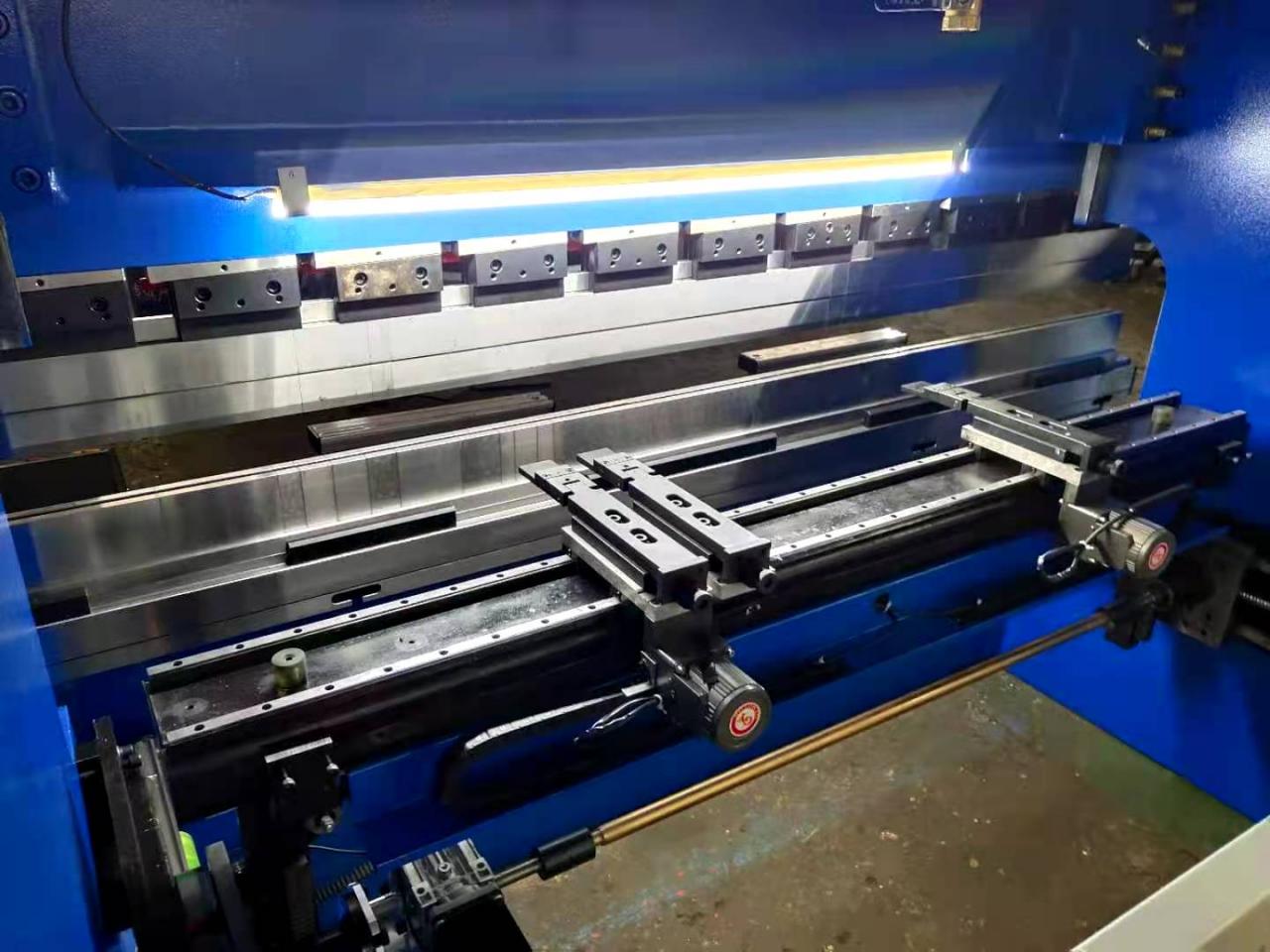

Manuální zvedání zadního dorazu

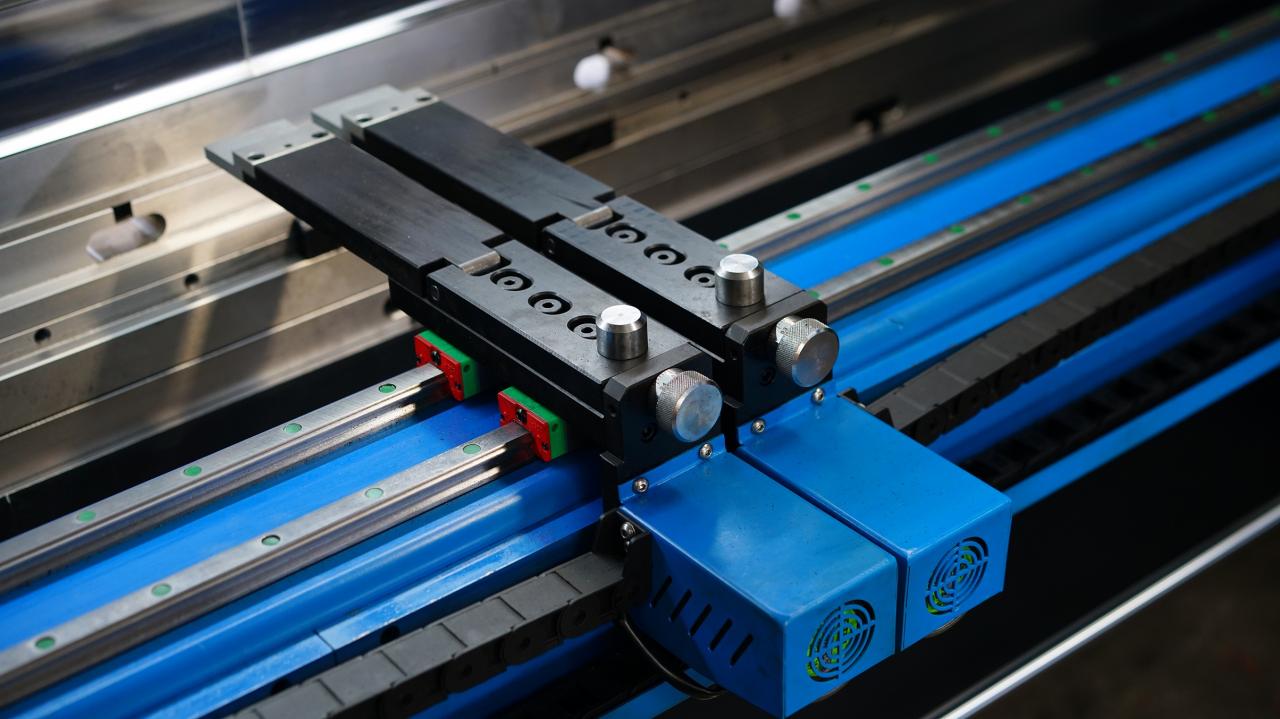

Vysoce přesné dorazové prsty, dvojité lineární vedení pro snadný pohyb
Synchronní kolo a pás zajišťují přesnost pohybu zadního dorazu
Stykač

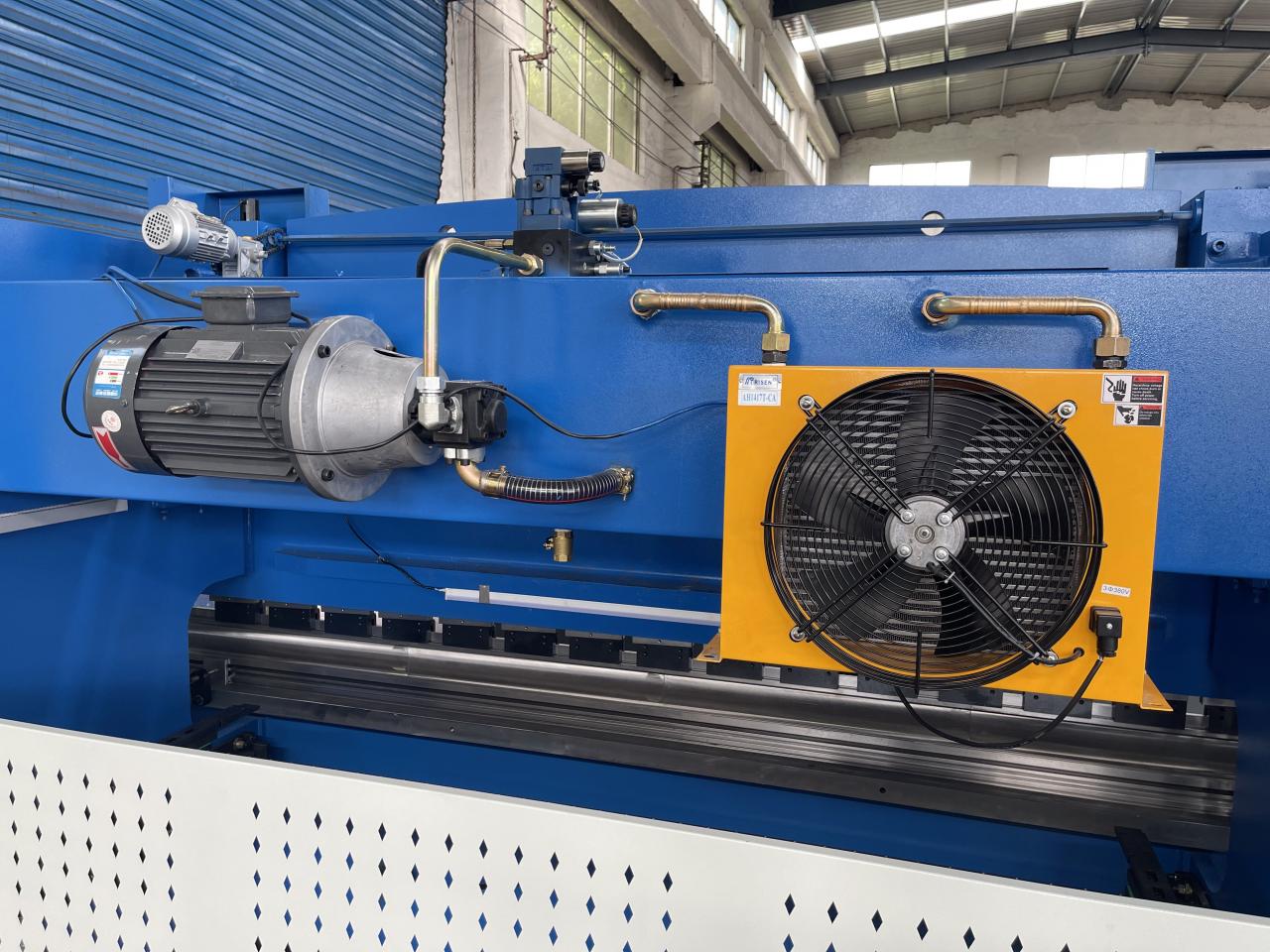

Chladič ventilátoru (volitelné)

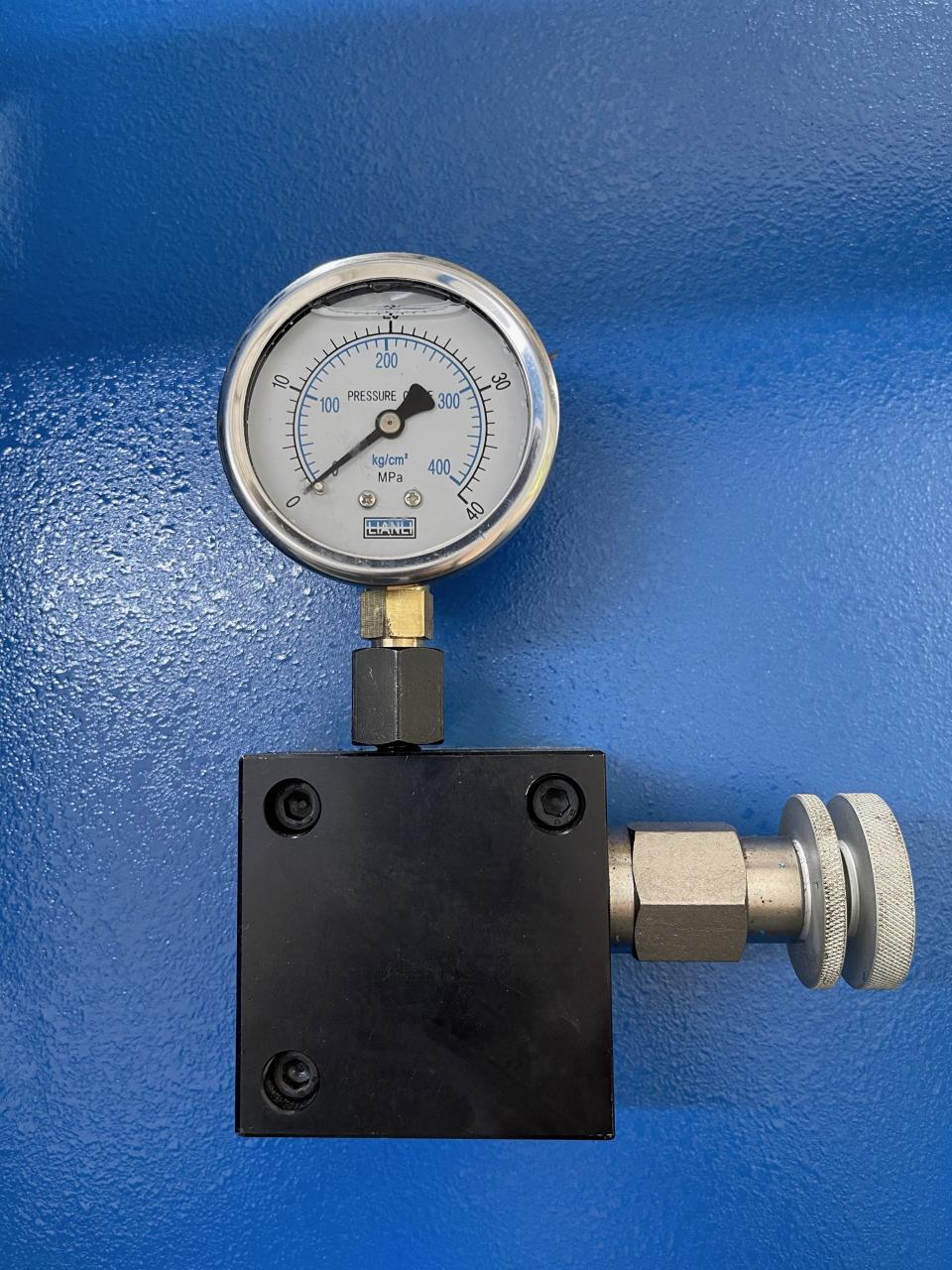

Tlakoměr

EMB olejová trubka
poskytuje dlouhou životnost a nedochází k úniku oleje

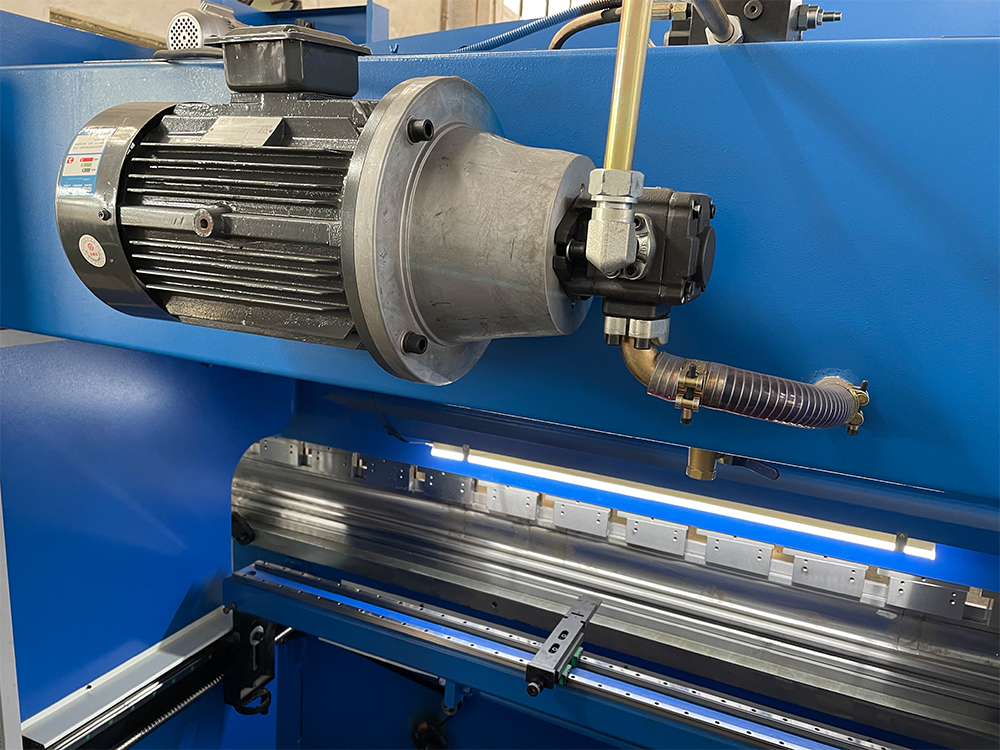

Motor Siemens, nízká hlučnost, dlouhá životnost
Ventil Bosch Rexroth nízký pracovní hluk dobrý výkon

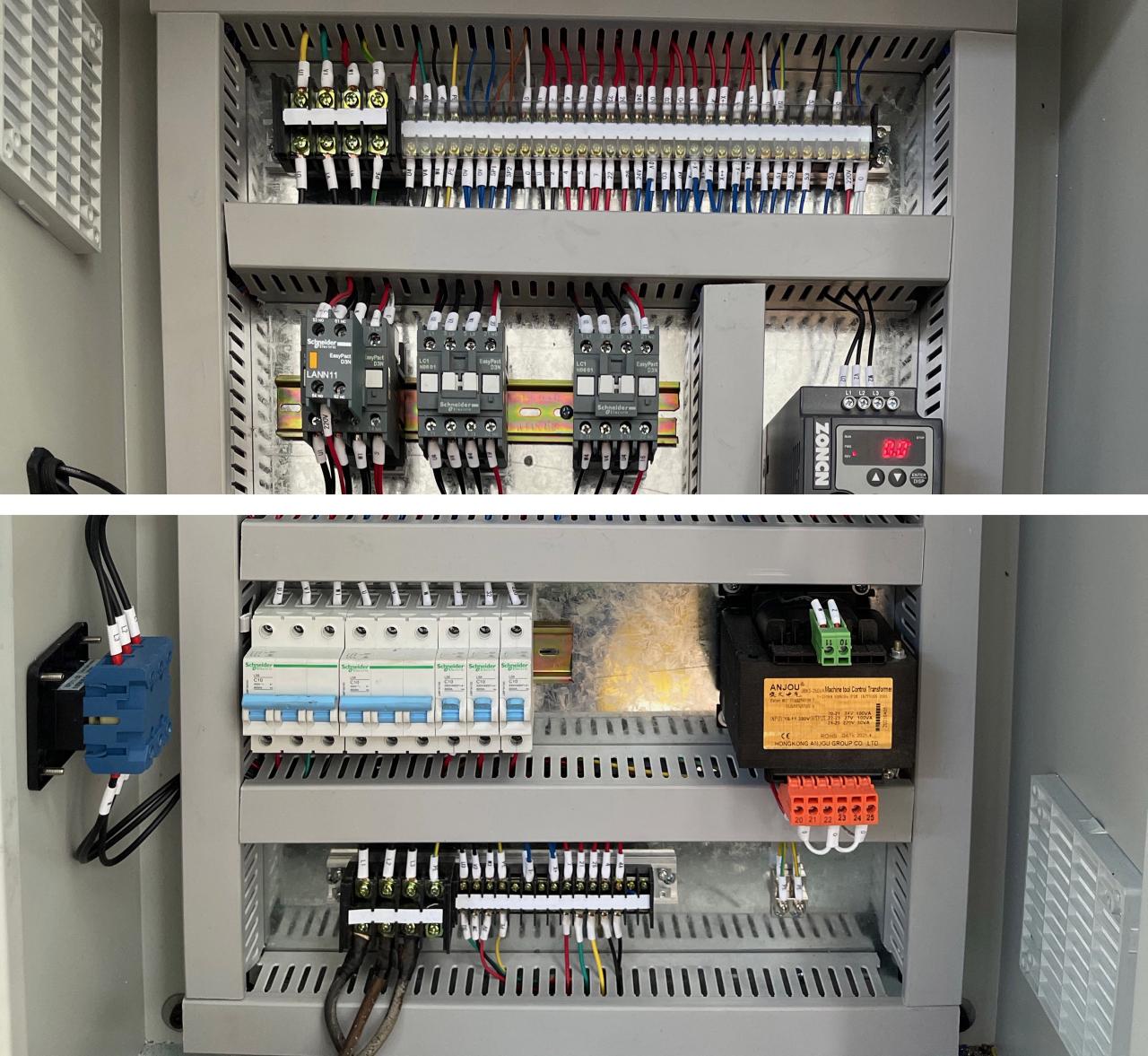

Elektroskříň s komponenty značky Schneider

SPECIFIKACE PRODUKTU

Položka	400T/4000	400T/5000	400T/6000
Nominální tlak	4000	4000	4000	KN
délka pracovního stolu	4000	5000	6000	mm
Vzdálenost mezi otvory	3000	4000	5000	mm
Hloubka hrdla	400	400	400	mm
Zdvih berana	250	250	250	mm
Max.otevřená výška	590	590	590	mm
Výkon hlavního motoru	30	30	30	kw
Rozměr (D*Š*V)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Podrobnosti

• Slider Zdvih (mm): 250 mm
• Automatická úroveň: Plně automatická
• Hloubka hrdla (mm): 400 mm
• Typ stroje: Synchronizovaný
• Délka pracovního stolu (mm): 5000 mm
• Šířka pracovního stolu (mm): 200 mm
• Rozměr: 5200*2600*4100mm
• Stav: Nové
• Materiál / kov Zpracováno: mosaz / měď, nerezová ocel, SLITINA, uhlíková ocel, hliník
• Automatizace: Automatická
• Doplňkové služby: Koncové tváření
• Rok: 2021
• Hmotnost (KG): 23000
• Výkon motoru (kw): 30 kw
• Klíčové prodejní body: Udržitelný
• Záruka: 2 roky
• Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Stavební práce, Zpracování plechu
• Umístění showroomu: Žádné
• Typ marketingu: Nový produkt 2022
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 2 roky
• Základní komponenty: Ložisko, Motor, Čerpadlo, Ozubené kolo, PLC, Tlaková nádoba, Motor, Převodovka
• Název produktu: Hydraulický CNC ohraňovací lis
• Ovládací systém: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hydraulický systém: Rexroth
• Elektrické komponenty: Schneider
• Pečetní prsten: NOKJapan
• Kuličkový šroub/ Lineární vedení: HIWIN
• Barva: Zákazník si vybere
• Dodání: 15 dní
• Vlastnosti: Vysoký výkon
