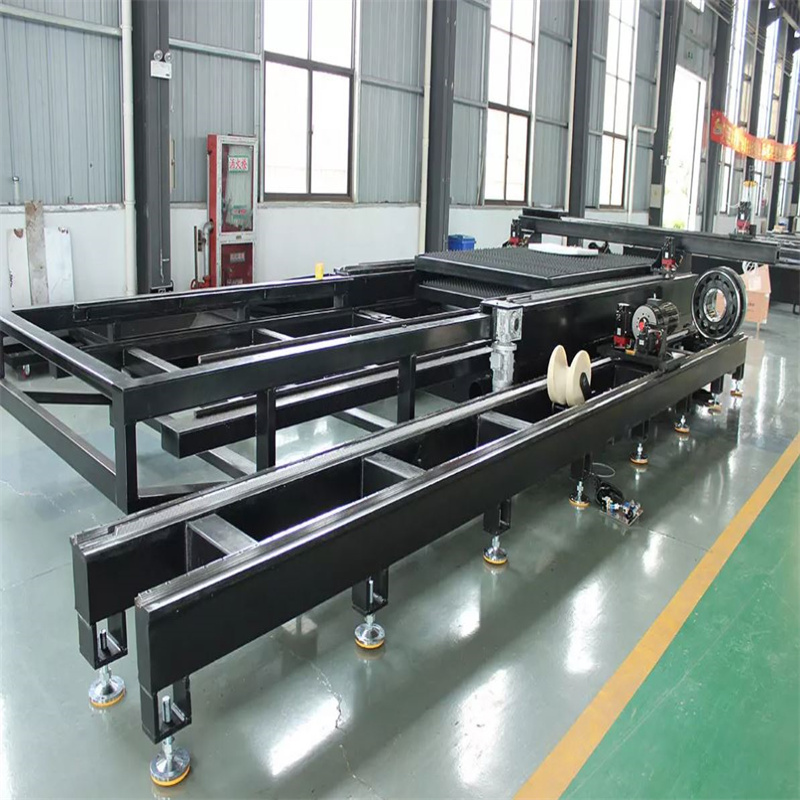

Vodou chlazený automatický CNC laserový řezací stroj na kovové vlákno 1500w

Stručný úvod

CNC laserový řezací stroj je nový typ laserového řezacího stroje, struktura má vysokou tuhost, dobrou stabilitu, vysokou účinnost řezání a vysokou přesnost obrábění.

Výrobky se vyznačují vysokou flexibilitou, bezpečností, snadnou obsluhou a nízkou spotřebou energie. Patří k produktu ochrany životního prostředí, velikost zpracované desky: 3000 * 1500 mm; s bezpečnostním štítem a kyvadlovým stolem. Celkové uspořádání je kompaktní a rozumné.

Číslicově řízený řezací stroj má řídit pohyb obráběcího stroje digitálním programem. Když se obráběcí stroj pohybuje, náhodný řezný nástroj je vybaven k řezání předmětu. Tento mechatronický řezací stroj se nazývá NC řezací stroj.

Laserový řezací stroj má nejrychlejší účinnost, nejvyšší přesnost řezání a obecně malou tloušťku řezu. Řezná rychlost plazmového řezacího stroje je také velmi rychlá a řezná plocha má určitý sklon. Jehla stroje pro řezání plamenem pro silný materiál z uhlíkové oceli.

Standardní vstupy:

1) 2000W SPI vláknový laserový rezonátor

2) Rychlý kyvadlový pracovní stůl 3000 * 1500

3) Beckhoff CNC řídicí systém

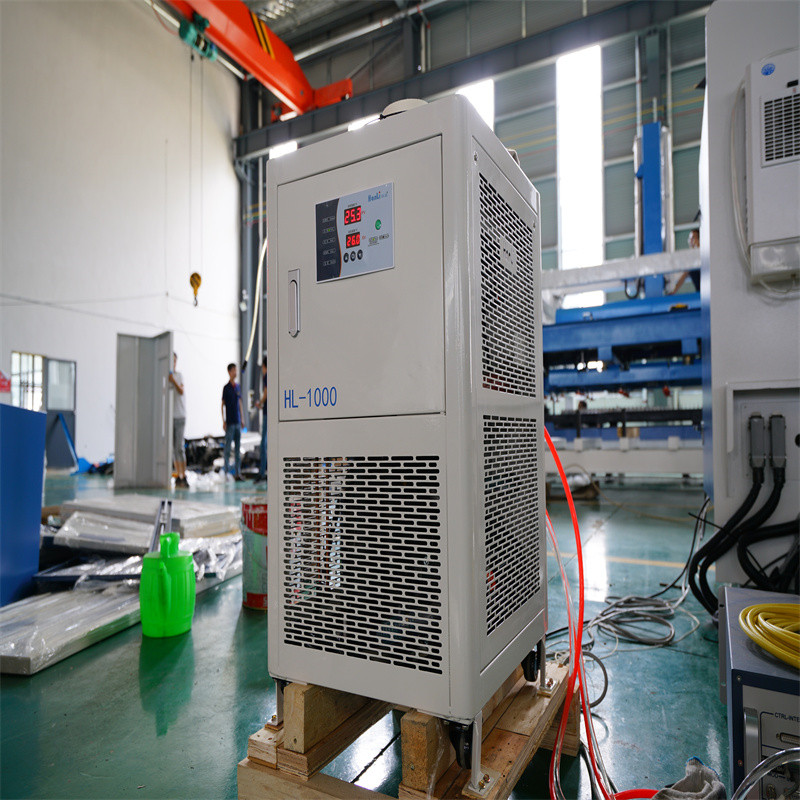

4) Vodní chladič pro laserový rezonátor

5) Řezací hlava speciálně pro vláknový laser

6) Snímač výšky kapacitního typu

7) Auto-program software speciálně pro laserové řezání

8) Sběrač prachu

9) Přesný filtrační systém plynu

10) Vysokotlaké řezací potrubí

Hlavní komponenty:
Položka	množství	Poznámka/Dodavatel
CNC systém	1 set	Beck Hoff
Řídit	1 set	CHTÍČ
Laserový generátor	1 set	SPI
Servomotor	1 set	Delta, FÁZE
Přesné ozubení v ose X/Y	1 set	GUDEL/ATLANTA
Přesný kuličkový šroub v ose Z	1 set	THK
Přesné kuličkové lineární vedení osy X/Y/Z	1 set	THK
Pneumatické komponenty	1 set	GENTEC
Motor pro kyvadlový stůl	1 set	ŠÍT
Řezací hlava	1 set	PRECITEC
Software pro automatické programování	1 set	CNCKAD
Elektrické komponenty	1 set	Schneider

Specifikace

	Položka	Specifikace		Jednotka
2	Zdvih osy X		3000	mm
3	Zdvih osy Y		1500	mm
4	Zdvih osy Z		280	mm
5	Max. Rychlost krmení		140	m/min
6	Přesnost řezání		±0,1	mm/m
7	Jmenovitý výkon laseru		2000	W
8	Tloušťka řezu (když jsou splněny požadované podmínky řezu)	Uhlíková ocel	0.5-16	mm
		Nerezová ocel	0.5-10	mm
		Hliník	0.5-6	mm
9	Stabilní tloušťka řezu	Uhlíková ocel	12	Mm
		Nerezová ocel	5	Mm
		Hliník	5	Mm
10	Příkon		38	kVA
11	Čas výměny kyvadlového stolu		10	S
12	Hmotnost stroje		8	t

FAQ

Otázka: Jaké jsou vaše běžné dodací lhůty?

A. Typické dodací lhůty naší společnosti se pohybují v rozmezí 3-4 týdnů po obdržení objednávky.

Otázka: Jaké jsou platební podmínky, které nabízíte?

A. Přijímáme platby T/T, L/C a Western Union, hotovost, O/A atd.

Otázka: Jaký druh balíčku nabízíte?

A. Obvykle v překližkové krabici, aby bylo zajištěno, že všechno zboží je v dobrém stavu.

Otázka: Jaké je MOQ pro vaši produkci?

A. MOQ závisí na vašich požadavcích na barvu, logo a tak dále. U některých běžných položek, které máme skladem, je MOQ 1 sada.

Q. Máte certifikaci CE?

Odpověď: Ano, máme certifikaci CE, kvalita stroje je zaručena jeden rok.

Q. Jak kontrolovat kvalitu produktů?

Odpověď: Vždy jsme kladli velký důraz na udržení úrovně kvality. Navíc zásadou, kterou vždy zachováváme, je „poskytovat zákazníkům lepší kvalitu, lepší cenu a lepší služby.

Podrobnosti

• Použití: ŘEZÁNÍ LASEREM
• Použitelný materiál: MDF, kov
• Stav: Nové
• Typ laseru: Vláknový laser
• Řezná plocha: 3000*1500
• Rychlost řezání: 140\tm/min
• Podporovaný grafický formát: AI, BMP, Dst, Dwg, DXF, DXP, LAS, PLT
• Tloušťka řezu: 0,5-16 mm
• CNC nebo ne: Ano
• Režim chlazení: CHLAZENÍ VODOU
• Ovládací software: DSP
• Značka laserového zdroje: SPI
• Značka laserové hlavy: Precitec
• Značka servomotoru: DELTA
• Značka vodící lišty: THK
• Značka řídicího systému: Beckhoff
• Hmotnost (KG): 8000 KG
• Klíčové prodejní body: Flexibilní výroba
• Značka optické čočky: Vlnová délka
• Záruka: 1 rok
• Použitelná odvětví: Prodejny stavebních materiálů, Výrobní závod, Opravny strojů, Stavební práce
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 1 rok
• Základní komponenty: Motor, převodovka, PLC
• Zdvih osy X: 3000 mm
• Zdvih osy Y: 1500 mm
• Zdvih osy Z: 280 mm
• Max. Rychlost posuvu: 140 m/min
• Přesnost řezání: ±0,1 mm/m
• Jmenovitý výkon laseru: 2000W
• Vstupní výkon: 38KVA
• Doba výměny kyvadlového stolu: 10S
• Stabilita výkonu laseru: <1%
• Balení: Dřevěné pouzdro
