Qc11k Hydraulický nůžkový stroj a gilotinový nůžkový stroj pro řezání plechů

Popis výrobku

Rámová konstrukce stříhacího stroje využívá celoocelové svařování; čtyřhranné a osmistranné pravoúhlé vodicí lišty mají vysokou přesnost, dobrou tuhost a hydraulické předpětí. Hydraulický systém využívá dvoucestný zásuvný integrovaný ventil a může být vybaven digitálním displejem zdvihu, fotoelektrickým ochranným zařízením a mobilním pracovním stolem. Nůžka má dvojčinnou funkci horního jezdce a spodní hydraulické podložky a zdvih pracovního tlaku lze stlačit v určeném rozsahu. Proces vyžaduje úpravu a obsluha je jednoduchá a centralizovaná pomocí tlačítek. Výkonnostní charakteristiky stroje

1. Střihací stroj přijímá celkovou svařovanou rámovou konstrukci a je vystaven působení vibračního stárnutí. Obráběcí stroj má dobrou tuhost, vysokou přesnost a dobré zachování přesnosti.

2. Stříhací stroj využívá tříbodovou vodicí kolejnici pro nosný hřídel. Horní držák nástroje provádí odvalování bez mezer mezi valivými vodícími kolejnicemi a otáčením ručního kola lze nastavit životnost kotouče.

3, pohyblivá podpora čepele a dlouhá čepel se čtyřmi čepelemi, snadné nastavení rovnoměrnosti mezery čepele, zlepšení kvality řezání a prodloužení životnosti čepele.

4. Stříhací stroj používá synchronní systém válce sériového typu. Stroj je rovnoměrně namáhán. Nastavením průtoku sériového válce lze úhel střihu snadno upravit tak, aby vyhovoval potřebám různých střižných desek.

5. Stříhací stroj využívá motorizované zařízení zadního dorazu a elektronické počítadlo pro usnadnění nastavení polohy zadního dorazu. Podrobnosti Obrázky

Volitelný ovladač

Převodník ESTUN E21 Shihlin

Ovládání převodníku E21 Shihlin prostřednictvím sběrnicové komunikace, zapojení je jednoduché, výkon je dobrý, zadní doraz lze umístit rychle a přesně. Časové relé a úhel smyku jsou zabudovány, je realizována dílčí logická funkce. Vyznačuje se nízkou cenou a vysokou účinností.

Super stabilita a dlouhá životnost.

ESTUN E200PS, Čína

E200PS s barevným HD LCD displejem, čínským i anglickým jazykem, parametry programování displeje, rychlejší a pohodlnější programování. Technologie sběrnice CAN, servořízení X, osa A, vysoká přesnost řízení, rozlišení až 0,001; jednoduchá instalace kabeláže, zlepšení spolehlivosti systému.

Vestavěná vůle ostří, řezný zdvih, ústupky a další ovládací funkce se zpožďují podle skutečné potřeby nastavení parametrů mezery, odříznutí ústupků a další kontroly v reálném čase.

Díky vlastní diagnostice a funkcím alarmů v reálném čase je ladění a údržba pohodlnější. Bezpečnostní rozhraní pro rezervaci pro snadné rozšíření.

Delem DAC-360s, Nizozemsko

Řízení DAC-360 poskytuje kompletní řešení pro stříhací stroje. Zahrnuje ovládání zadního dorazu, úhlu řezu, délky zdvihu a mezery na základě nejmodernější elektroniky.

Kromě ovládání zadního dorazu DAC-360 automaticky vypočítává požadované nastavení úhlu řezu a mezery v závislosti na vlastnostech a tloušťce materiálu. Délka zdvihu je omezena na minimální dobu výroby a souvisí s délkou řezaného materiálu. Úplná regulace tlaku pro upínání a řezání je na desce DAC-360.

Jasný LCD displej nabízí jasné a snadné ovládání. Numerické programování je uživatelsky přívětivé a vede operátora možnostmi programování.

Stabilní elektro

SkříňDurable France Schneider Electrics zajišťuje stabilní provoz stroje. Rozumné připojení a uspořádání vedení výrazně snižuje poruchovost. A operátor a všechny části stroje hrály dobrou ochranu. Volitelné servo a pohon pro zlepšení přesnosti polohování osy X.

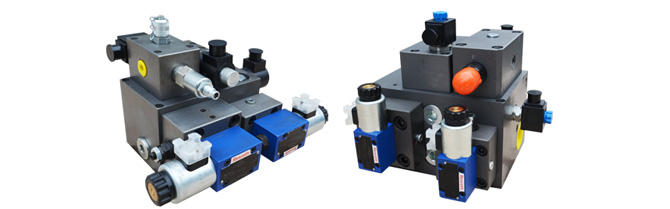

Špičkový hydraulický systém

Integrovaný hydraulický systém, rychlá odezva. Nízká poruchovost zajišťuje bezpečný, efektivní a stabilní provoz stroje. Celá řada standardů je vybavena pozinkovanou trubkou taženou za studena a německým spojem trubek. Snižte riziko úniku oleje o 50 % ve srovnání s pryžovými a svařovanými bezešvými trubkami. A může být delší životnost.

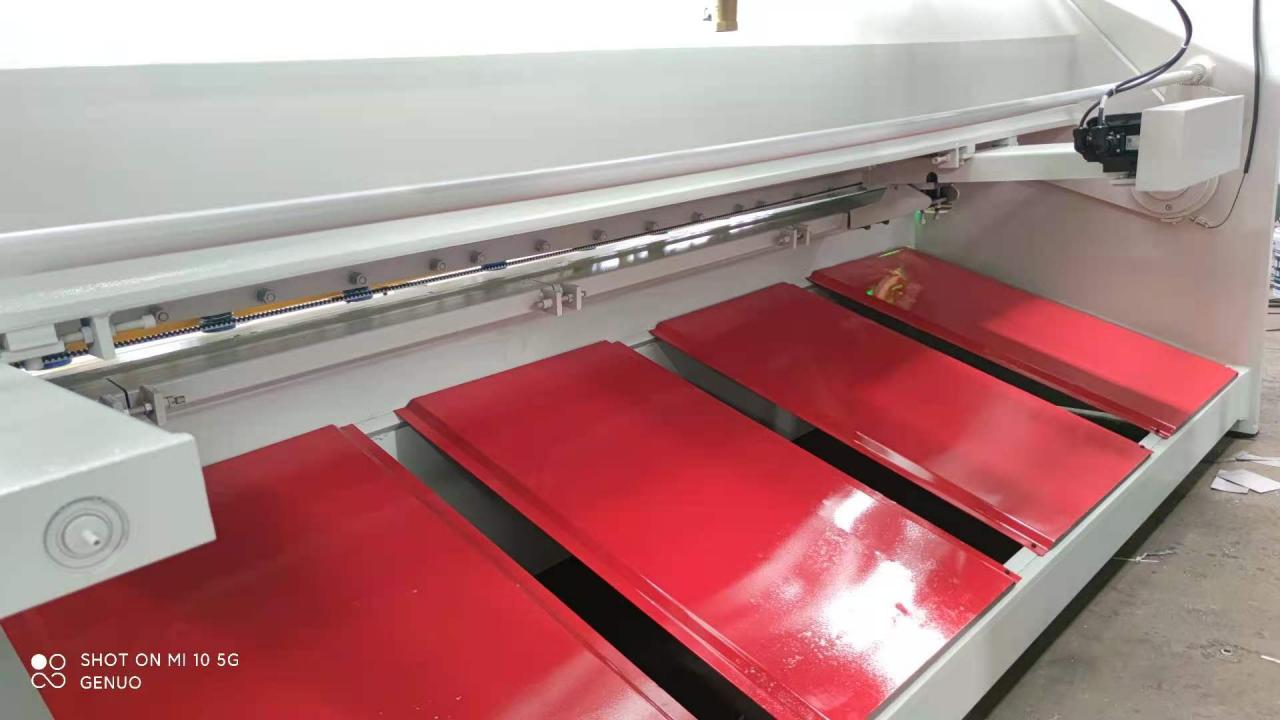

Vysoce přesný zpětný doraz

Jedinečný a nový zpětný doraz s lineárním vedením s kuličkovým šroubem zajišťuje vysokou přesnost polohování. Nastavitelné vodicí pravítko paprsku a synchronní převodová struktura, stabilní a spolehlivá.Volitelná konstrukce zvedacího mechanismu pro odříznutí obrobku mimo rozsah zadního dorazu.Při řezání tenkých a širokých kovových desek lze zvolit pneumatické podpůrné zařízení. Větší rozsah polohování umožňuje efektivnější a přesnější řezání.

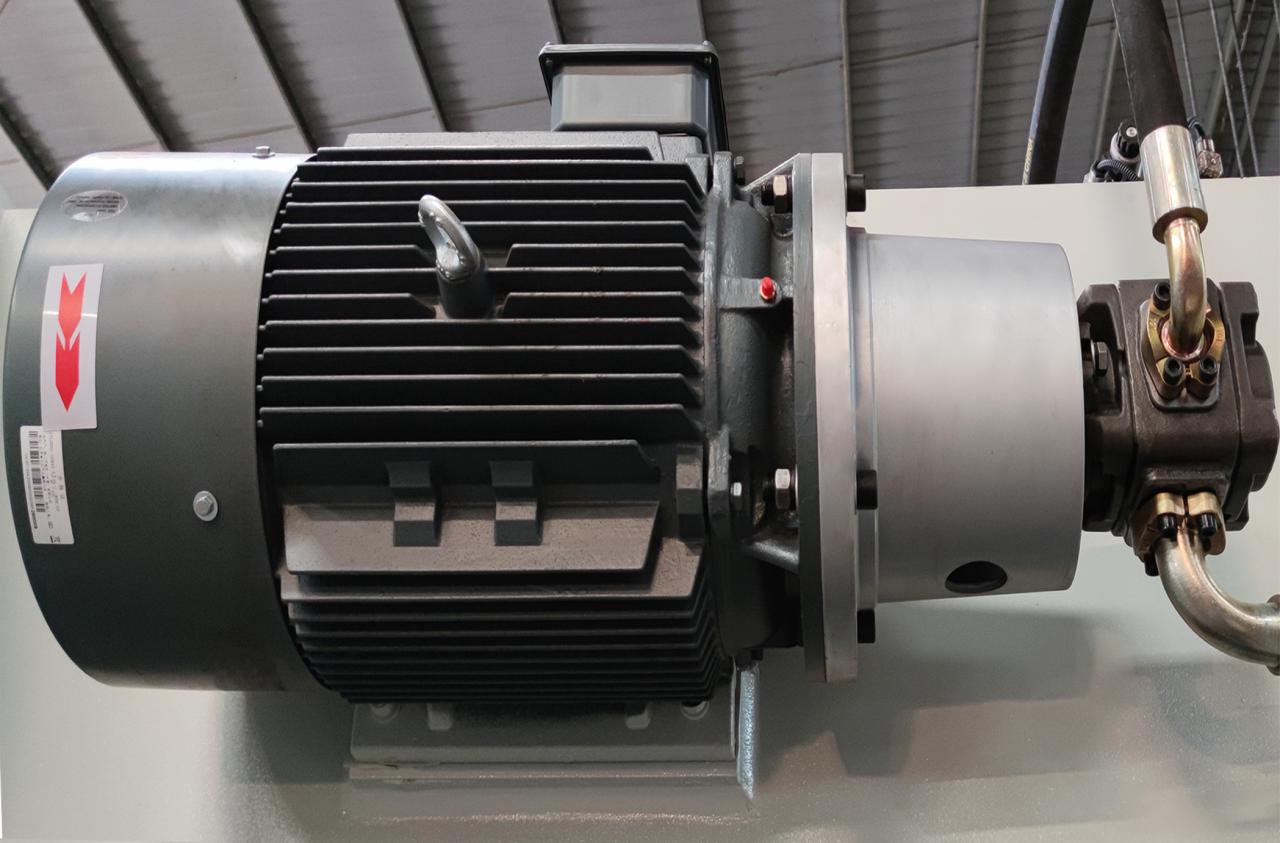

Systém napájení s nízkou hlučností

Použití hlavního motoru Siemens v Německu a čerpadla zubového oleje USA SUNNY zaručují životnost stroje a zlepšují stabilitu stroje. Speciální spojovací zařízení zároveň také výrazně snižuje hlučnost stroje při chodu.

Válec spodního držáku OS

Unikátní struktura přidržovacího válce využívá vnější pružinu. Spodní část s těsněním ze speciálního materiálu, aby se zabránilo zanechání stop na hliníkové slitině nebo jiném citlivém materiálu. Trvanlivost a stabilita byla vylepšena. Vestavěná patentovaná pryžová podložka pro tlumení zpětného chodu a těsnění NOK kroužek, snižuje hluk a poruchu úniku oleje ve srovnání s tradičním válcem se spodním držákem. Zařízení pro vyrovnání osvětlení, užitečné pro ruční označení pro stříhání. volitelné.

Kvalitní čepele

Vyrobeno z kvalitní legované nástrojové oceli pro splnění požadavků na smykové rázové zatížení a vysokou odolnost proti oděru. Stroj je vybaven stříhacími čepelemi z oceli 9CrSi, 6CrW2Si a SKD-11. Při řezání speciálního plechu jsou čepele z materiálu H13, DC53 volitelné, aby bylo zajištěno stabilnější a dobrý střihový účinek.

Volitelná instalace

Nakloněná kluzná deska a
Pneumatické podpůrné zařízení
světelná opona

Chladicí jednotka olejového ventilátoru

Laserová ochrana
Přední automatické krmení

TypQC11K(Y)	Tloušťka řezání	Délka řezu	Řezací anděl	Rozsah zadního dorazu	Zásoby (n/min)	Hlavní síla	Váha (kg)	Rozměr L*Š*V(m)
8/2500	1~8 mm	2500 mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8 mm	3200 mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8 mm	4000 mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8 mm	5000 mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8 mm	6000 mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. Jak je to s kvalitou vašeho stroje?

A1: Naše stroje jsou distribuovány po celém světě do asi 50 krajů, kde jsou kovové plechy ind ustry, tam jsou brilantní stroje A kde jsou naše stroje, tam je dobrá pověst a spokojenost uživatelů terminálů.

Q2: Jste výrobce nebo obchodujete ve srovnání?

A2: Jsme 100% výrobce s více než 20letými výrobními zkušenostmi.

Q3. A co váš poprodejní servis?

A3: 1. Technická řešení: můžeme poskytnout technická řešení do jednoho dne.
2. Online video: Ukažte vám video o práci stroje v továrně. (aktualizace každý týden)
3. Instalační služba: Tato je k dispozici u všech našich strojů, lze poskytnout živé video. Můžeme také odeslat technika do továrny zákazníka pro instalační stroje. (Zákazníci musí zaplatit pouze cenu letenky a hotel.)
4. Školení: Náš technik vás naučí používat naše stroje. Můžete také poslat svého technika do naší společnosti, aby se naučil obsluhovat stroje.
5. Záruka kvality: 1 rok záruka, poskytujeme doživotní servis. Zajistíme závěrečný test před odesláním, poté, co se ujistíte, že stroj má nejlepší výkon, poté odešlete.
6. 100% míra odezvy: na vaše otázky odpovíme do 12 hodin.

Podrobnosti

• Místo původu: Anhui, Čína
• Značka: RAYMAX
• Stav: Nové
• Typ: Stříhací stroje
• Video odchozí kontrola: Zajištěno
• Zpráva o zkoušce strojů: Poskytováno
• Typ marketingu: Super kvalita
• Záruka na základní komponenty: 1 rok
• Základní komponenty: PLC, motor, ložisko, převodovka, motor, tlaková nádoba, ozubené kolo, čerpadlo
• Napětí: 220/380/415, 220v/240V/380V/400V/415V
• Jmenovitý výkon: 11
• Rozměr (D*Š*V): 4600*1800*2050
• Rok: 2020
• Záruka: 1 rok
• Klíčové prodejní body: Konkurenční cena
• Použitelná odvětví: hotely, prodejny oděvů, prodejny stavebních materiálů, opravny strojů, továrny na potraviny a nápoje, farmy, restaurace, domácí použití, maloobchod, tiskárny, stavební práce, energetika a těžba, reklamní společnost
• Umístění showroomu: Egypt, Velká Británie, Spojené státy americké, Itálie, Filipíny, Pákistán, Rusko, Austrálie
• Typ stroje: Gilotinový řezací stroj
• Značka: RAYMAX
• Použití: Řezání plechů
• Tloušťka řezu: 1-8mm
• Úhel řezu: 0,5-1,5°
• Ovladač: E21S, E200PS, DAC360
• Balení: Polyetylenová navíjecí fólie
• Barva: Vybráno zákazníkem
• Poskytovaný poprodejní servis: Bezplatné náhradní díly, Instalace v terénu, uvedení do provozu a školení, Servis a opravy v terénu, Online podpora, Video technická podpora
• Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
• Lokální servisní místo: Egypt, Spojené království, Spojené státy americké, Itálie, Filipíny, Pákistán, Indie, Austrálie
• Certifikace: CE ISO
• Hmotnost: 8500 kg
