Q35y Hydraulické železářské kombinované vrtací stroje Děrovací a stříhací stroj

Hydraulický pohon, je v současné době vysekávací stroj nejnovějšími produkty, plechový plech, čtvercová ocel, kruhová ocel, úhlová ocel, kanálová ocel, l-nosník pro řezání, děrování a podávací zařízení se smykovým blokem.

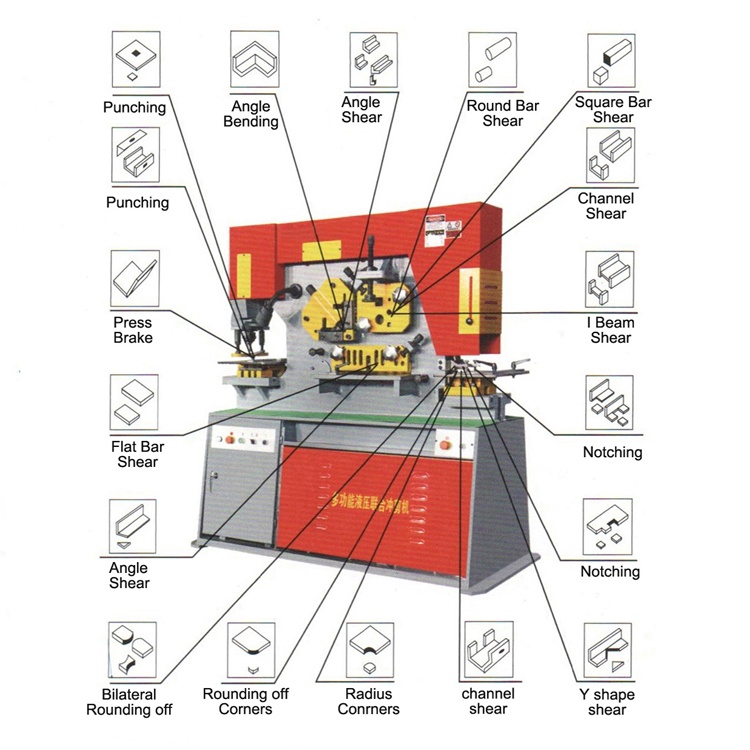

Funkce

1. Dvouválcový hydraulický děrovací a střižný stroj

2. Velký děrovací stůl s víceúčelovou podpěrou

3. Zadní vrubová stanice, Nízký výkon posouvání a nastavitelný zdvih na děrovací stanici

4. Děrování K dispozici je celá řada univerzálních razníků a matric.

5. Stříhání Nůžky na kruhové a čtvercové tyče mají několik otvorů pro různé velikosti.

6. Zářez Jedinečný design umožňuje řezání úhlových a plochých tyčí. Ochranný kryt s elektrickým blokováním a tři dorazy pro přesné polohování.

aplikace

Multifunkční kombinovaný hydraulický děrovací a střižný stroj je vhodný pro provozy na zpracování ocelových tyčí, tunely, mosty a další projekty dálnic a vysokorychlostních železnic. Je vhodný pro zpracování ocelových plechů, úhelníků, kanálových ocelí, I-nosníků, kruhových ocelí a čtyřhranných ocelí. Tento stroj má více funkcí, vysokou účinnost, úsporu práce a investice do vybavení. Je to nepostradatelný nástroj pro zpracování oceli.

Hlavní funkce

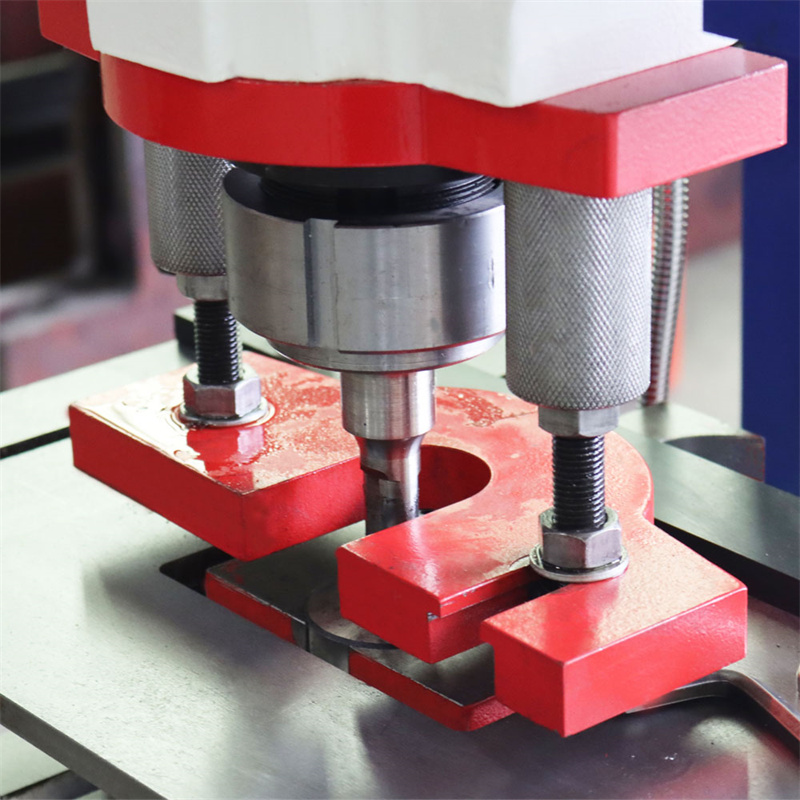

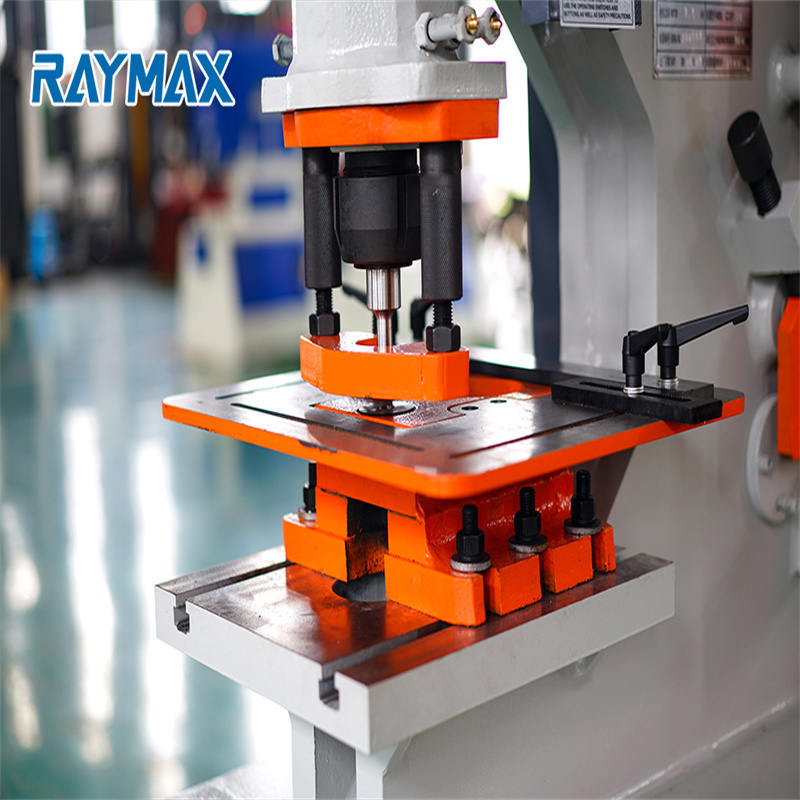

děrování:

K dispozici je celá řada univerzálních děrovačů a matric. jedinečný styl umožňuje děrování železa ve velkém úhlu a děrování velkých kanálů. Velké průhledové okénko na odklápěcím zařízení pro snadnou obsluhu. Velký dvoudílný měřicí stůl s pravítky a zarážkou jako standardní příslušenství. Rychlé vyměňte spojovací matici a pouzdro pro rychlou výměnu výměny.

Stříhání:

Kruhové a čtvercové nůžky na tyče mají několik otvorů pro různé velikosti. Nastavitelné přidržovací zařízení pro kulaté/čtvercové tyče, kanálové/paprskové řezání. Velká silná ochrana pro maximální bezpečnost. Úhlové nůžky mají schopnost řezat úhel 45° jak na horní, tak na spodní noze. To dává obsluze možnost vytvořit roh rámu obrazu pro dokonalé svary. Diamantově tvarovaný kotouč pro kvalitní řezy s minimální ztrátou materiálu a deformací. Snadno nastavitelné přidržovací zařízení pro přesné řezání plechu.Velké 15″ hranaté rameno s vyloženou stupnicí.Speciální čepel proti zkreslení pro kvalitní řezání.Spodní čepel má čtyři použitelné hrany.Je zde šroub umožňující nastavení mezery bez potřeby podložky.

Vrubování:

Unikátní konstrukce umožňuje řezání úhlových a plochých tyčí. Elektrický blokovací ochranný kryt a tři měřicí zarážky pro přesné polohování. Drážkovací část tohoto hydraulického obráběcího stroje je ideální pro vyřezávání plechů, úhelníků a mnoho dalšího. Drážkovací stanice má také nadrozměrný stůl se zarážkami materiálu. Tato část stroje může být také vybavena volitelným V zářezem.

Ohýbání:

Ohněte také desku pod 500 mm. Všechny součásti stroje mají nejvyšší kvalitu z hlediska bezpečnosti a funkce. Stroj na stříhání a děrování želez Q35Y CE Schválený hydraulický železář Q35Y

Parametry produktu

SPECIFIKACE PRO hydraulického železářského dělníka
Modelka	děrovací tlak (T)	Max.řezná tloušťka oceli	Velikost výletu (T*W) (mm)	Hloubka hrdla (mm)	max. výkon motoru (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Používáme známou značku pro kombinované konfigurace děrovacích a stříhacích strojů pro hydraulické železářské pracovníky, hladký řezný efekt, dobrou kvalitu a vysoký výkon.

Ne.	Položka	Množství	Značka
1	Motor	1 set	Siemens Čína
2	Ventil	1 set	Yuken Japonsko
3	Čerpadlo	1 set	Atos Itálie
4	Hlavní elektrické části	1 set	Siemens Čína
5	Hydraulický systém	1 set	Rexroth Německo
6	Olejová těsnění	1 set	NOK Japonsko
7	Kabelová svorkovnice	1 set	Weidmuller Německo
8	Časovač relé	1 set	Omron Japonsko

FAQ

1. Přijímá vaše společnost přizpůsobenou nabídku, máme zvláštní potřebu.

RAYMAX je společnost, která se zaměřuje na výzkum a výrobu modulárních cnc strojů. Máme velmi bohaté zkušenosti a silné výzkumné a vývojové kapacity obráběcích strojů. Jsme velmi ochotni nabídnout vám přizpůsobené vysoce efektivní vybavení, pokud máte určité množství potřeb.

2. Jaký certifikát získá stroj ve vaší společnosti?

Prošli jsme schválením systému jakosti ISO9001 a certifikací CE.

3. Máte ceník pro volitelnou konfiguraci?

Máme různé konfigurace a tolik různých specifikací, takže vám nemůžeme nabídnout ceník. Pokud máte zájem o určitou konkrétní konfiguraci, kontaktujte našeho obchodního technika.

4. Přijímá vaše společnost cenu CIF?

Cena CIF zahrnuje náklady na dopravu cnc stroje, které je třeba citovat podle různého cílového přístavu a různé v různých měsících. V případě potřeby nás prosím kontaktujte. Cena CIF zahrnuje také námořní prémii, která činí 2‰ z 1,1*celkové částky.

5. Pokud váš technik přijede do naší země opravit stroj a udělat nějaké školení, kolik to bude stát?

Náklady zahrnují především náklady na zpáteční letenky, stravu a ubytování a také v isa poplatek. Náklady na zaměstnance jsou
100 USD/den/osoba, normálně je to práce pro dvě osoby. Ale bude záležet na velkém vybavení nebo instalaci a odladění celé linky.

6. Jaká je záruka?

Záruka je 12 měsíců, která začíná dnem, kdy stroj dorazil do přístavu dovozce.

7. Jaké jsou vaše způsoby dopravy?

Pro většinu zemí budeme náš stroj přepravovat po moři, stejně jako pro vnitrozemské země můžeme využít železniční nebo dálniční dopravu. Exportovaný cnc stroj je celý zabalen do dřevěné bedny, kterou lze upevnit do 40 HQ.

8. Pokud je stroj mimo záruku, jak účtovat náklady na příslušenství?

Za mimozáruční stroj, který potřebuje vyměnit díly, budeme účtovat podle nabídky dílů. Pokud máte nějaké dotazy, pošlete nám e-mail pro konzultaci.

9. Co bych udělal pro poruchu stroje?

Pokud poruchu stroje a uživatelé nejsou schopni vyřešit, pošlete nám e-mail pro konzultaci. Naše servisní oddělení odpoví do 24 hodin.

10. Jak definovat záruku na stroj? Kdy jste začali měřit čas?

Záruku identifikujeme na základě výrobního čísla. Záruční doba se počítá od uvedení zařízení do provozu a převzetí. Pokud máte nějaké dotazy, pošlete nám e-mail pro konzultaci.

11. Jak dlouhá je záruční doba obráběcího stroje?

Náš závazek vůči klientským strojům je jednoletá záruka. Za nákup uživatele registrovaného jako člen na této webové stránce s výrobním číslem stroje můžete využít prodlouženou záruku 3 měsíce. Podrobnosti najdete v členské službě.

12. Má RAYMAX příručku pro údržbu a provozní příručku?

Každý cnc stroj opouštějící továrnu bude mít spolu se související sérií nebo modelem anglické pokyny včetně návodu k údržbě a návodu k obsluze. Přiložená dokumentace může také obsahovat instrukce pro cnc ovladač, instrukce pro díly, které jste si zakoupili (jako otočný stůl, chladič oleje)

Podrobnosti

• CNC nebo ne: Normální
• Stav: Nové
• Jmenovitá síla (kN): 650
• Zdroj energie: Hydraulický
• Rok: 2021
• Napětí: 380V/220V Volitelné
• Rozměr (D*Š*V): 1860x800x1900mm
• Výkon motoru (kW): 4
• Hmotnost (T): 3
• Klíčové prodejní body: Konkurenční cena
• Záruka: 1 rok
• Umístění showroomu: Rumunsko, Egypt, Keňa, Maroko, Rusko, Thajsko, Velká Británie, Srí Lanka
• Použitelná odvětví: Farmy, Výrobní závod, Stavební práce, Reklamní společnost, Opravny strojů, Prodejny stavebních materiálů
• Poskytovaný poprodejní servis: Inženýři k dispozici pro servis strojů v zámoří
• Název: Q35Y-16 hydraulické železářské pracovníky stroje a nůžky děrování oceli
• Výkon: Hydraulický pohon
• Použití: Děrování plechů Řezání Ohýbání
• Typ: Co děrování
• Materiál zpracování: ocel
• Použití: Čtvercový ocelový I-nosník
• Použití FOR: Kruhová ocel angel steel channel steel
• Použití IN: Děrování
• Použití na: vysekávací a podávací zařízení
