Řezání kovů Hydraulický stroj pro oceláře pro děrování ořezávání Řezání vrubů

Popis výrobku

Naši oceláři přinesou do vaší společnosti optimální kvalitu a produktivitu za rozumnou cenu. Tento univerzální stroj, který vám umožňuje děrování, ořezávání, vrubování, řezání a mnoho dalších funkcí závisí na konfiguraci vašeho nástroje. Tento stroj je vybaven dvěma samostatnými stanicemi, které jsou schopny pracovat nezávisle. Velmi přesně opracované mechanické díly a vybrané hlavní hydraulické a elektrické komponenty zaručovaly dlouhou bezobslužnou funkci a stabilní provoz za jakýchkoliv podmínek.

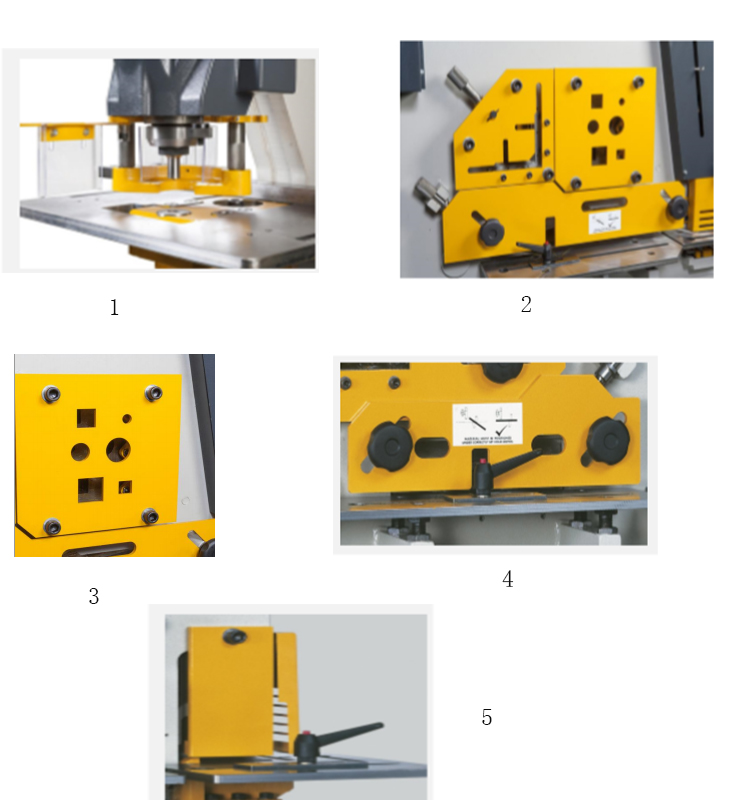

Detailní obrázky

1. Razící stanice

Velká plocha děrovacího lůžka má odnímatelný přední blok a je navržena tak, aby poskytovala velmi širokou škálu děrovacích aplikací. Standardně je vybaven děrovacím stolem s pravidly a pokyny pro opakování práce.

2. Úhlová stanice

Tato stanice poskytuje velkokapacitní úhlové řezání při 90° a 45°. Úhlů mezi 45° a 90° lze dosáhnout nejprve řezáním pod úhlem 90° a poté oříznutím příruby na požadovaný úhel ve stříhací stanici

3. Stanice řezání sekcí

Stroje jsou standardně vybaveny kotouči pro řezání kulatých a hranatých tyčí. S extra vybavením jsou stroje schopny řezat v tomto otvoru, kanál, nosník, T-profil a mnoho dalších speciálních profilů.

4. Stříhání

Střihací jednotka je vybavena jednoduchým robustním držákem, který je nastavitelný na libovolnou tloušťku materiálu v rámci řezné kapacity stroje. Stůl posuvu nůžek s nastavitelnými vodítky je vybaven tak, aby umožňoval přesné podávání materiálů. Vodítko lze nastavit tak, aby umožňovalo pokosové řezání až do 45° u plochých tyčí nebo ořezávání úhlů břitů.

5. Vrubová stanice

Zářezová stanice je standardně vybavena obdélníkovým zářezovým stolem s nastavitelnými zadními dorazy, umožňujícími opakované polohování.

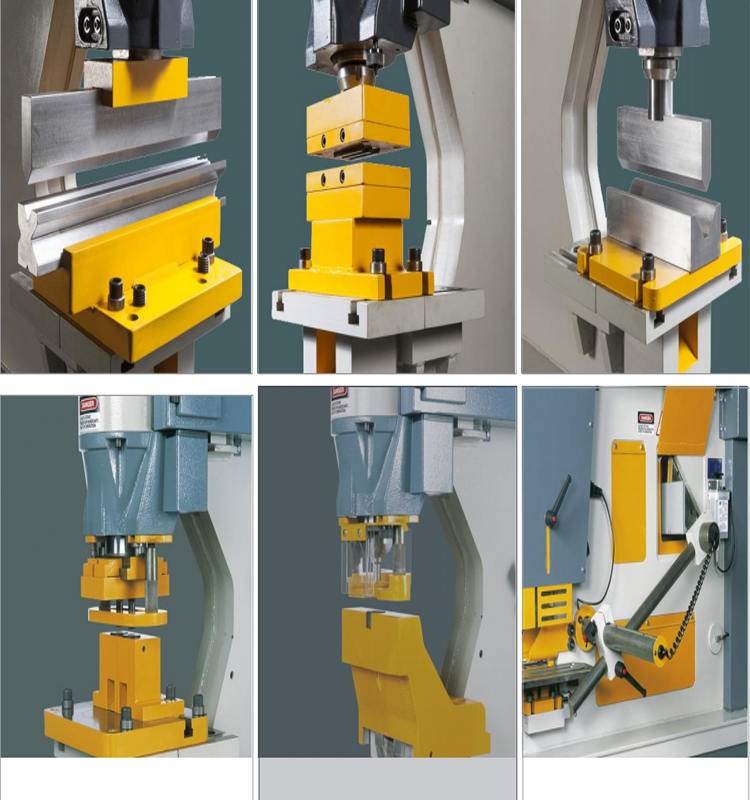

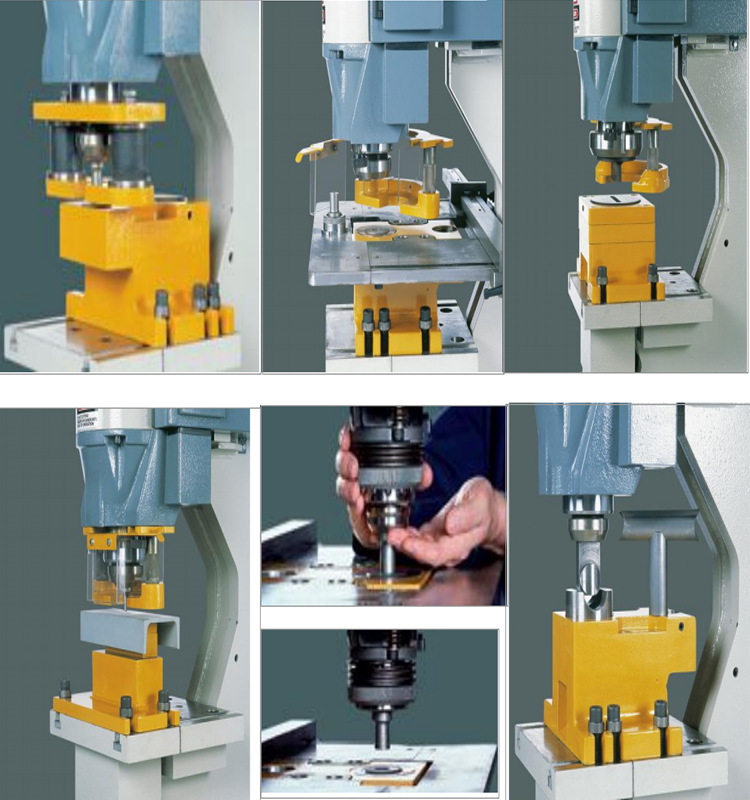

Aplikace

Aplikace děrovací stanice (volitelné vybavení) Sestava stěrače s minimální deformací, Sestava stěrače s minimální deformací pro zajištění minimální deformace při děrování úzkých otvorů v ploché tyči.

Rychlá výměna nástroje

Rychlá výměna držáku razníku. K zajištění v poloze stačí otočit držák děrovače o 90°. Nástavec s velkým otvorem, Nástavec s velkým otvorem/drážkou pro průměry od 38 do 110 mm. K dispozici také pro průměry do 160 nebo 225 mm.

Výztuha stojiny kanálu/paprsku

Speciálně navržená stojina pro ražení stojiny kanálu nebo nosníku. Polstry pro speciální profily dostupné na vyžádání.

„Super-rychlá“ výměna nástroje

Pružinová a kuličková ložiska zablokují/odblokují nástroj v poloze ručním otočením o 90°. Nejsou potřeba žádné klíče ani klíče.

Trubková zářezová jednotka

Pro 90stupňové spojení s trubkami. K dispozici pro vnější průměry do 165 mm.

Jednotka pro ohýbání plechu

Jednotka pro ohýbání plechu s blokem ve tvaru V (s otvory do V o šířce 10, 20, 24 a 40 mm, všechny 85°).

Jednotka děrování žaluzií

Speciální děrovací jednotka pro děrovací ventilační aplikace.

Jednotka pro ohýbání tyčí

Pro ohýbání materiálu do max. tloušťka 22 mm. S blokem s jedním V, 76 mm s V při 85°

Jednotka se dvěma otvory

Jednotka se dvěma otvory s proměnnou roztečí. Děruje 2 otvory do průměru 29 mm.

Výstelka labutího krku

Pro děrování stojiny a přírub do průměru 32 mm. do 300 mm max. kanál a 'I'beam.

Dotkněte se a odřízněte délkový doraz

(volitelně) Touch & Cut délkový doraz (jeden metr) lze použít pro úhlové řezání, řezání sekcí a stříhací stanici. Dostupné délky 2 nebo 3 metry.

Technické vlastnosti

Modelka	MULTY 70	MULTY 95	MULTY 125
JMENOVITÁ KAPACITA	70T	95T	125T
DĚROVÁNÍ
Maximální kapacita	26*20	27*25	35*25
Průměr * Tloušťka	57*9	57*12	67*16
Cestovat	55	80	80
Standardní hloubka hrdla	305	355	355
Hluboké hrdlo (volitelně)	625	625	625
Standardní maximální úder	57	57	57
Volitelný maximální úder	160	160	225
Maximální velikost paprsku	305	305	305
STŘÍHÁNÍ
Tloušťka desky	300*20	380*20	380*25
Maximální šířka listu	375*15	480*15	600*15
45' úhel střihu, maximálně 45'	100*15	120*15	120*15
Střih 90'	130*13	150*15	150*18
45'Střih	70*10	80*10	80*10
ŘEZÁNÍ SEKCÍ
Kruhová tyč/čtvercová ocel	45	50	55
Kanál / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
ŘEZÁNÍ
Tloušťka desky	12	13	13
Šířka - Obdélník	45	52	60
Hluboký obdélníkový	90	100	100
Deep-V-Shaped	60	70	80
Ořezávání	100*10	100*13	100*13
ROHOVÝ ZÁŘEZ*
Překročení maximální kapacity	250*6	250*6	250*6
ZÁŘEZ NA TUBE*
Maximální průměr potrubí	83	108	108
OHÝBÁNÍ*
Ploché ohýbání oceli	250*13	250*20	250*22
Ohýbání plechu	500*3	500*3	700*3
DĚROVÁNÍ NA STANICI VŘEZU
Hluboké hrdlo	125	125	125
Maximální kapacita	38*8	38*10	38*12
TECHNICKÁ DATA
Výkon motoru KW	7.5	7.5	7.5
Čistá hmotnost stroje Kg	1620/1990	2430/2880	3100/3620
Rozměry stroje (D*Š*V)cm	164*71*180	190*79*191	200*80*203

Podrobnosti

• Číslo modelu: Multi 70
• CNC nebo ne: CNC
• Stav: Nové
• Jmenovitá síla (kN): 700 kN
• Zdroj energie: Hydraulický
• Napětí: 380V/220V Volitelné
• Rozměr (D*Š*V): 1640*710*1800
• Výkon motoru (kW): 7,5
• Hmotnost (T): 1,62199
• Hlavní prodejní body: Multifunkční
• Záruka: 1 rok
• Umístění showroomu: Žádné
• Použitelná odvětví: Obchody se stavebním materiálem, farmy, tiskárny, stavební práce, energetika a hornictví, prodejny potravin a nápojů, reklamní společnost
• Typ stroje: Hydraulický železář
• Poskytovaný poprodejní servis: Online podpora, Video technická podpora, Servis a opravy v terénu
• Pozáruční servis: Video technická podpora, online podpora, terénní údržba a opravy
• Místní servisní místo: Žádné
• Snímek Zdvih (mm): 55/80
• Certifikace: CE
• Tlaková kapacita: 70T
• Funkce: Děrovací otvory, Řezání profilové oceli, Drážkování, Úhlové vrubování, Ohýbání
• Děrování na stanici Notch Deep Throat: 125
• Maximální kapacita: 70T
• Průměr*Tloušťka: 57*9
• Cestování: 55
• Standardní maximální úder: 57
• Volitelný maximální úder: 160
• Maximální velikost paprsku: 305
• Barva: žlutá / na přání
