Hydraulický stroj na děrování plechů ocelových železáren

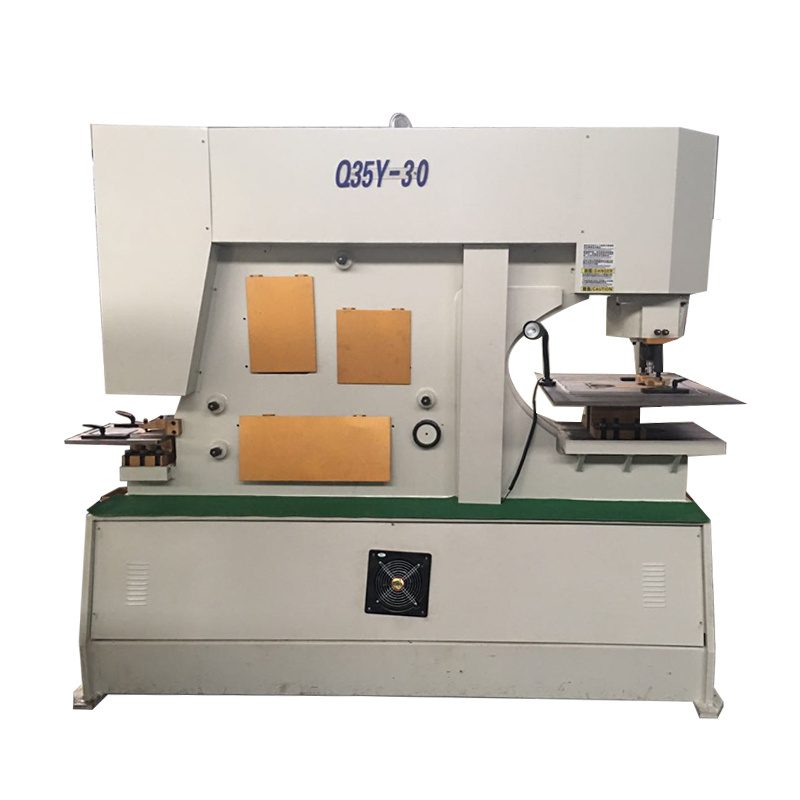

Hydraulický železářský stroj

Hydraulický železář řady Q35Y přijímá hydraulický pohonný systém. Ironworker může řezat děrování všechny druhy otvorů. Na strojích lze řezat, děrovat a vrubovat různé kovové desky, čtvercové tyče, úhlovou ocel, kruhové železo, ploché tyče, profilované tyče, kanálovou ocel a trámovou ocel.

Seznam příslušenství

* Sada děrovací matrice
* Sada úhlových ocelových čepelí
* Sada kanálových čepelí
* Sada čepelí střižných desek
* Sada vrubových čepelí

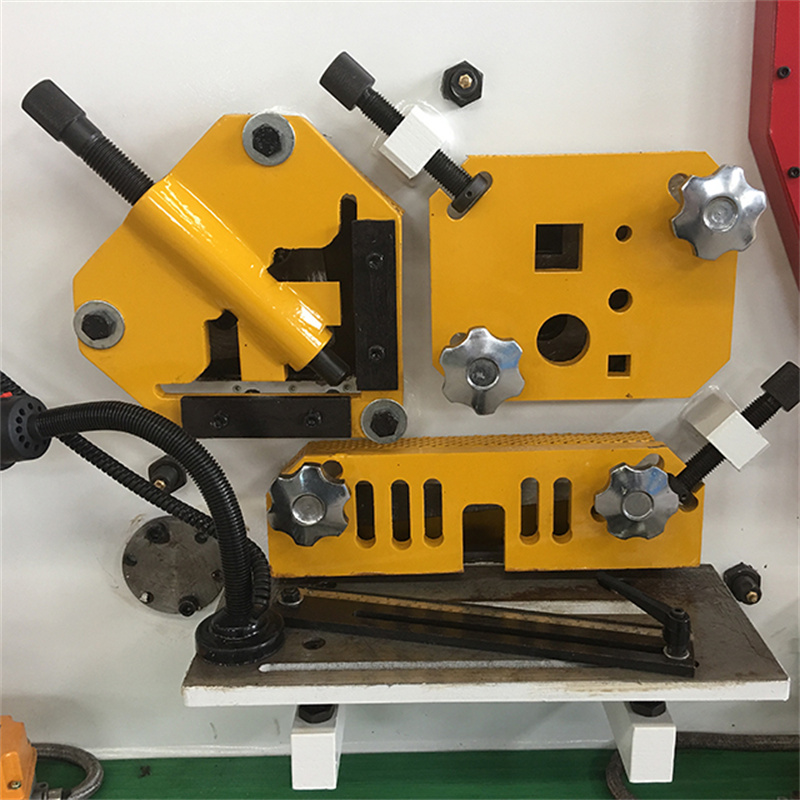

Stříhací stanice

A. Stříhání kulatých a čtvercových tyčí: existuje několik otvorů pro různé velikosti. Nastavitelné přidržovací zařízení je vhodné pro stříhání různých velikostí kulatých a čtvercových tyčí, kanálů, nosníků atd.
b. Střih plochých tyčí: velké 15" rýhovací rameno s vykládanou stupnicí jako standardní vybavení. Speciální čepel proti deformaci pro kvalitní řezání. Spodní čepel má čtyři pracovní hrany. Šroub umožňující nastavení mezery bez nutnosti podložky.
C. Úhlové stříhání železa: Úhlové nůžky na železo mají schopnost řezat úhlové železo pod úhlem 45 stupňů a 90 stupňů pomocí kotouče ve tvaru diamantu. např. To dává obsluze možnost vytvořit roh rámu obrazu pro dokonalé svary.d. Diamantový kotouč pro kvalitní řezy s minimálním odpadem materiálu. Snadno nastavitelné přidržovací zařízení pro přesné řezání desek.

Děrovací stanice

A. Velké okénko na striptérku.
b. Výklopný design pro snadnou obsluhu.
C. Dostupný jedinečný styl umožňuje velkoúhlové děrování železa a děrování velkých kanálů.
d. Rychloupínací matice a pouzdro pro rychlou výměnu
E. Velký dvoudílný měřicí stůl s pravidly a zarážkou jako standardní vybavení.

Vyřezávací stanice

A. Jedinečný design pro nepřekonatelné řezání úhlových a plochých tyčí.
b. Ochranný kryt s elektrickým blokováním a tři dorazy pro přesné polohování.
C. s ventilačním zařízením pro dobrou viditelnost.
d. Vrubovací stanice má také nadrozměrný stůl se zarážkami materiálu.

Specifikace stroje

Modelka			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Kapacita zpracování (KN)			750	1100	1400	1700	2000
Pevnost materiálu v tahu (Mpa)			≤450	≤450	≤450	≤450	≤450
Ploché stříhání	Max. Střihová kapacita (tloušťka* šířka (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Střih tyčí	Čtvercová tyč (mm)		50	50	55	60	65
	Kruhová tyč (mm)		50	60	65	70	75
	C-kanál (mm)		160×5	200×9	280×11	300×11	320×12
	I-paprsek (mm)		160×6	200×9	280×10	300×10	320×10
Úhlové stříhání	90° střih (mm)		140×12	160×14	180×16	180×8	200×20
	45° střih (mm)		50x5	60x6	60x6	80x8	80x10
Děrování	Max. Kapacita děrování (průměr* tloušťka) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motor (KW)			5.5	7.5	11	15	18.5
Rozměr (mm)		Délka	1860	2355	2680	2800	3200
		Šířka	790	960	1040	1260	1440
		Výška	1900	2100	2300	2400	2450
Hmotnost			2200	4800	6300	7300	980

Podrobnosti

• CNC nebo ne: Normální
• Stav: Nové
• Jmenovitá síla (kN): 600
• Zdroj energie: Hydraulický
• Rok: 2021
• Napětí: 220
• Rozměr (D*Š*V): 1650x600x1700
• Výkon motoru (kW): 7,5
• Hmotnost (T): 1,6
• Klíčové prodejní body: Vysoká produktivita
• Záruka: 2 roky
• Umístění showroomu: Žádné
• Použitelná odvětví: Výrobní závod, Stavební práce, Opravny strojů, Prodejny stavebních materiálů
• rozměr: 3600x900x1500mm
• Název: ohraňovací lis na plech
• Certifikace: ce
• Poskytovaný poprodejní servis: Bezplatné náhradní díly
• Pozáruční servis: Online podpora
