Vláknový laserový řezací stroj Řezání hliníku, laserové řezání plechů

Funkce

Řezací stroj využívá mezinárodně známý značkový pokročilý laser, který má vysokou elektrooptickou účinnost, úsporu vody a úsporu energie. Zvláště důležité je, že může být bezúdržbové po dlouhou dobu, ušetřit spoustu finančních prostředků a času na údržbu a zlepšit efektivitu práce. Celkový hlavní rám využívá portálovou strukturu pracovního stolu.

Vysoké tlumicí lože má dobrou tuhost, vysokou přesnost a stabilní provoz. Konstrukce rámu je vyrobena z vysoce kvalitní oceli svařované voštinou. Obráběcí stroj je žíhán, dvakrát stárnut a opracován na velkoobjemové portálové frézce.

Tyto konstrukční a zpracovatelské prostředky zajišťují, že obráběcí stroj má vynikající seismickou odolnost, vysokou tuhost a stabilitu. Plně splňuje požadavky na stabilitu obráběcího stroje při vysokorychlostním pohybu.

Je použit vysoce přesný dvoustranný pohon ozubeným hřebenem a pastorkem a lineární vodicí kolejnice a výkonný systém pohonu servomotoru se dvěma pohony se používá k efektivnímu zajištění rychlosti a přesnosti řezání laserem. Můžete si také vybrat pracovní stůl typu výměny, míra selhání je extrémně nízká, doba výměny je krátká, výrazně zlepšuje efektivitu výroby.

Volitelné modely

LC Single Table Series

Laserový řezací stroj řady LC zabírá malou plochu, vysoký výkon, snadno se instaluje. Je nejekonomičtější a nejoblíbenější série. 3015LC pro export lze použít pro běžnou přepravu kontejnerů, což vám může ušetřit místo a náklady.

PC Exchange Table Series

Vysoce výkonný laserový řezací stroj řady PC. Uzavřená konstrukce a automatická výměna dvojitých stolů výrazně šetří čas krmení. Uzavřené řezání také snižuje možné poškození lidského těla způsobené laserem a kouřem generovaným provozem stroje během řezání.

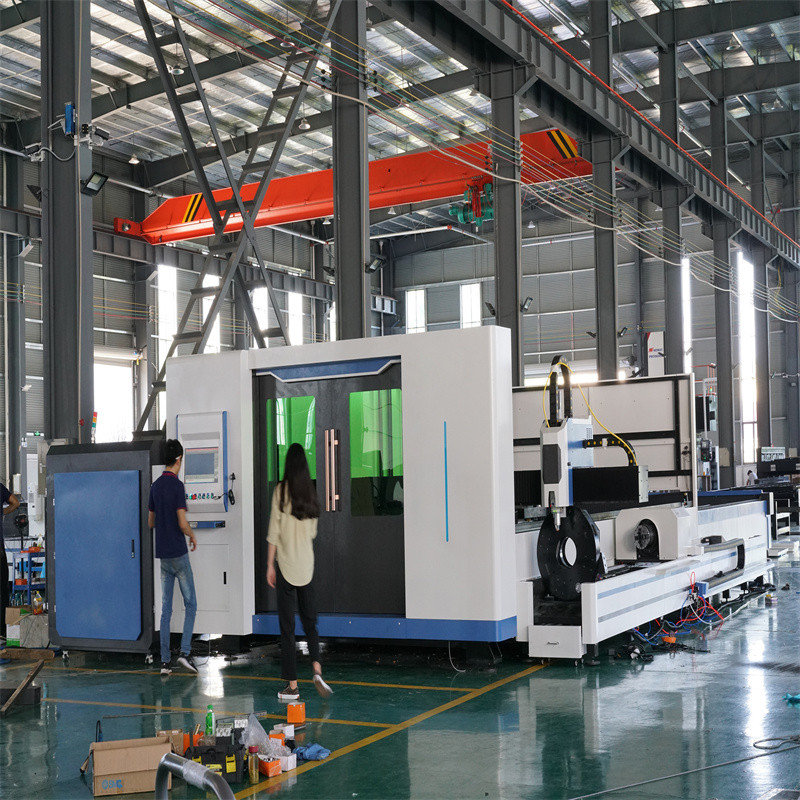

Řada PT Sheet&Pipe

Integrovaný laserový řezací stroj na plechy a trubky řady PT je vybaven pokročilým systémem řezání laserem z optických vláken a systémem řezání trubek. Různé funkce řezání desek a trubek lze libovolně přepínat. Integrovaný trup, malý půdorys vytváří pro vás větší hodnotu.

Pokročilý laserový generátor

Standardní konfigurace stabilního a výkonného laserového generátoru Raycus nebo MAX. Modulární design, vysoce integrovaný systém, bez údržby, vysoká spolehlivost. Výkon laseru je plynule nastavitelný, s vysokou kvalitou paprsku a vysokou stabilitou laseru. Je to ideální laserový zdroj pro jemné řezání laserem, přesné svařování a další aplikace. Ve srovnání s jinými podobnými lasery na trhu má náš laser zjevné výhody. Volitelný laser IPG a nLIGHT.

Přesně přizpůsobené laserové řezací hlavy

Všechny laserové řezací stroje RAYMAX jsou standardně vybaveny laserovými řezacími hlavami s automatickým zaostřováním WXS nebo Raytools. Řezací hlavy mají vestavěnou motorovou pohonnou jednotku, která pohání zaostřovací čočku pomocí lineárního mechanismu tak, aby automaticky měnila polohu. Zákazníci si mohou nastavit program k dosažení nepřetržitého zaměření, které dokončí rychlé propichování a řezání materiálu s různou tloušťkou. Konstrukce vodou chlazené konstrukce umožňuje laserovým hlavám pracovat stabilně a chronicky. Volitelné laserové řezací hlavy PRECITEC a Lasermech.

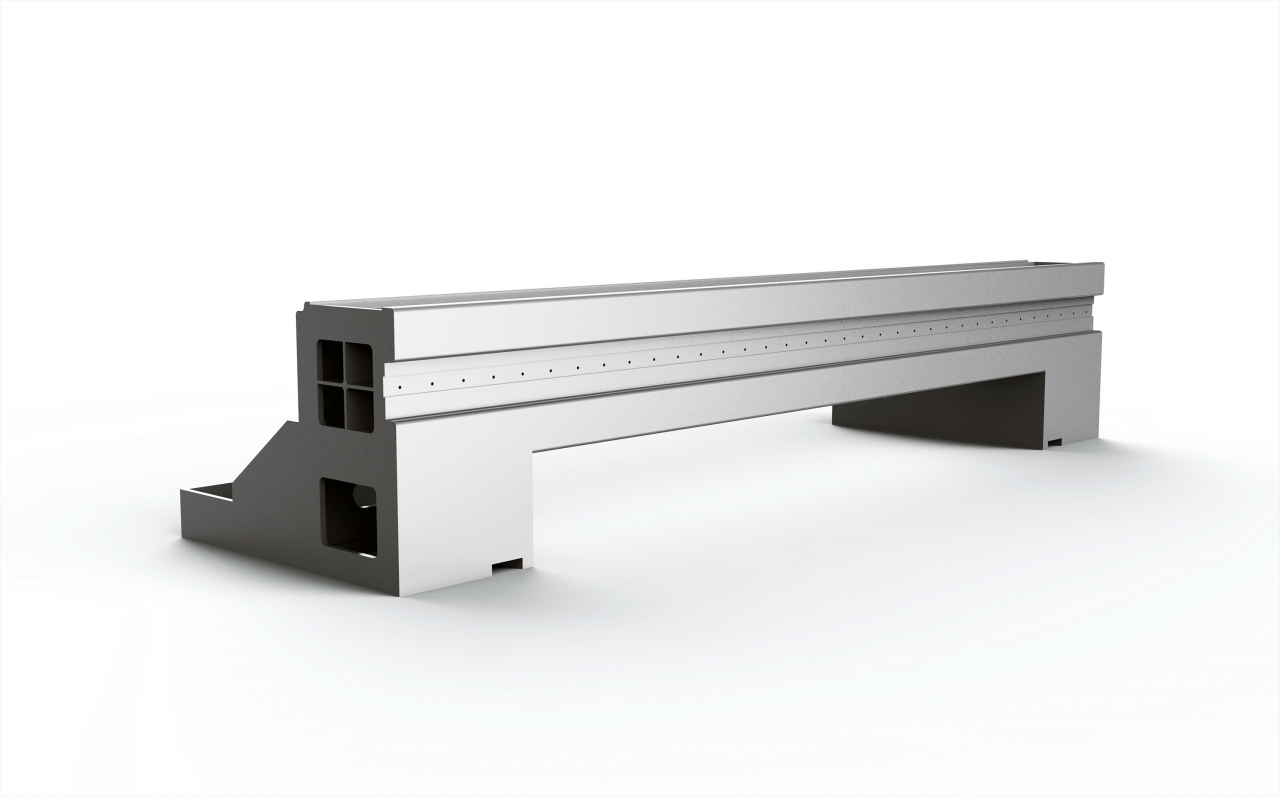

Lehký příčný nosník

Příčný nosník je vyroben z leteckého hliníku, který je zpracován procesem vytlačování a tepelného stárnutí, díky čemuž je celý stroj tuhý a má vynikající kvalitu povrchu a dobrou houževnatost. Nízká hmotnost a vysoká tuhost příčného nosníku zajišťuje vysokorychlostní pohyb při laserovém zpracování. Zároveň má perfektní dynamický výkon a splňuje přesnost. S dlouhou životností dokáže udržet tvar v co největší míře nezměněný, aby byla zajištěna přesnost řezání a kvalita produktu.

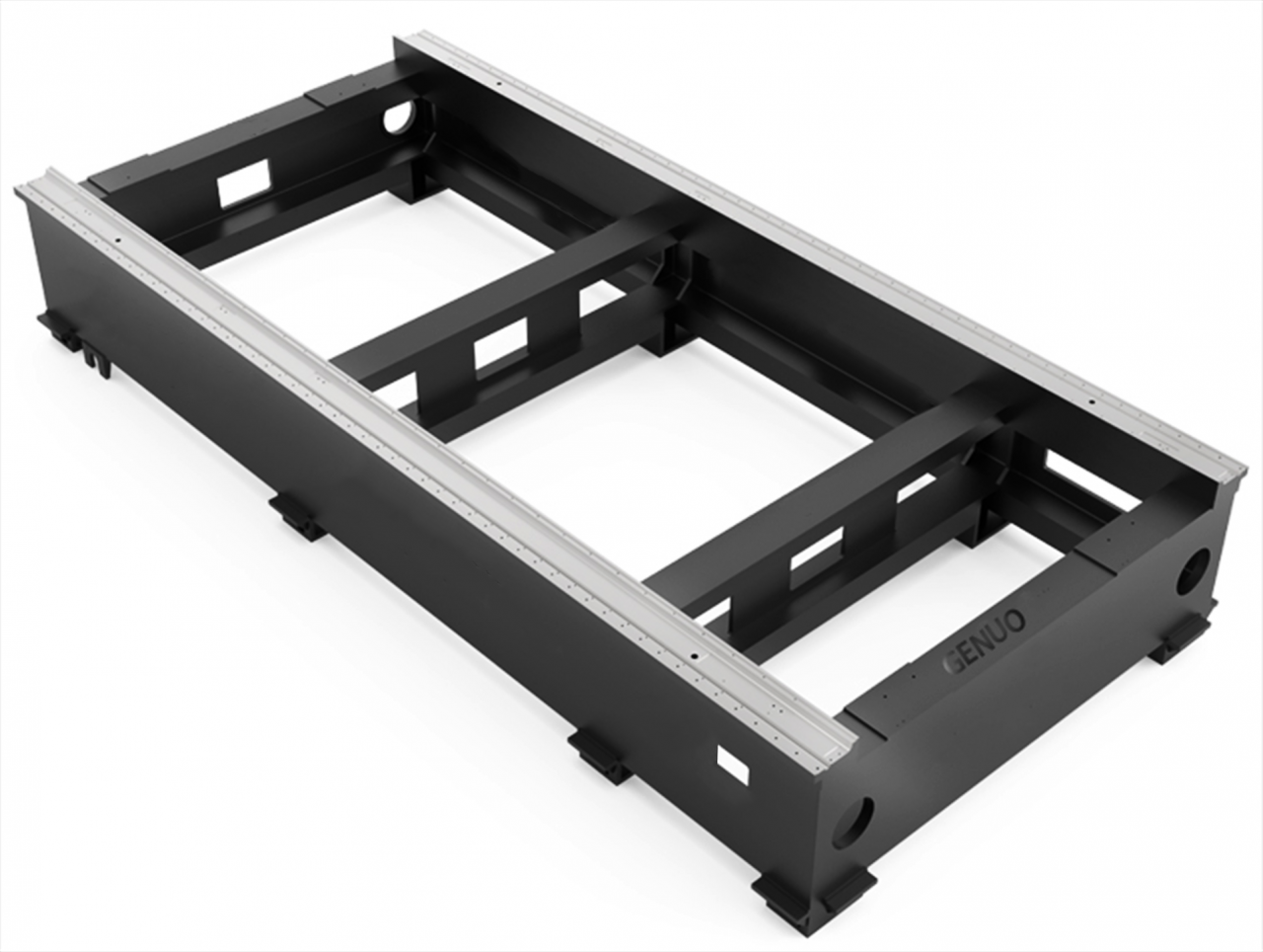

Pevná a stabilní postel

Hlavní tělo řezacího stroje je svařeno vysoce kvalitní uhlíkovou konstrukční ocelí s pevností v tahu až 500MPa, po vysokoteplotním žíhání a přirozeném stárnutí pro odstranění namáhání při svařování, zabránění deformaci, odolnější. Poté velkoobjemovým přesným portálovým obráběcím centrem pro přesné obrábění. Stabilní a spolehlivé lože, bez deformace, pro zajištění dlouhodobé přesnosti řezání a stability stroje. Volitelné lůžko licího stroje.

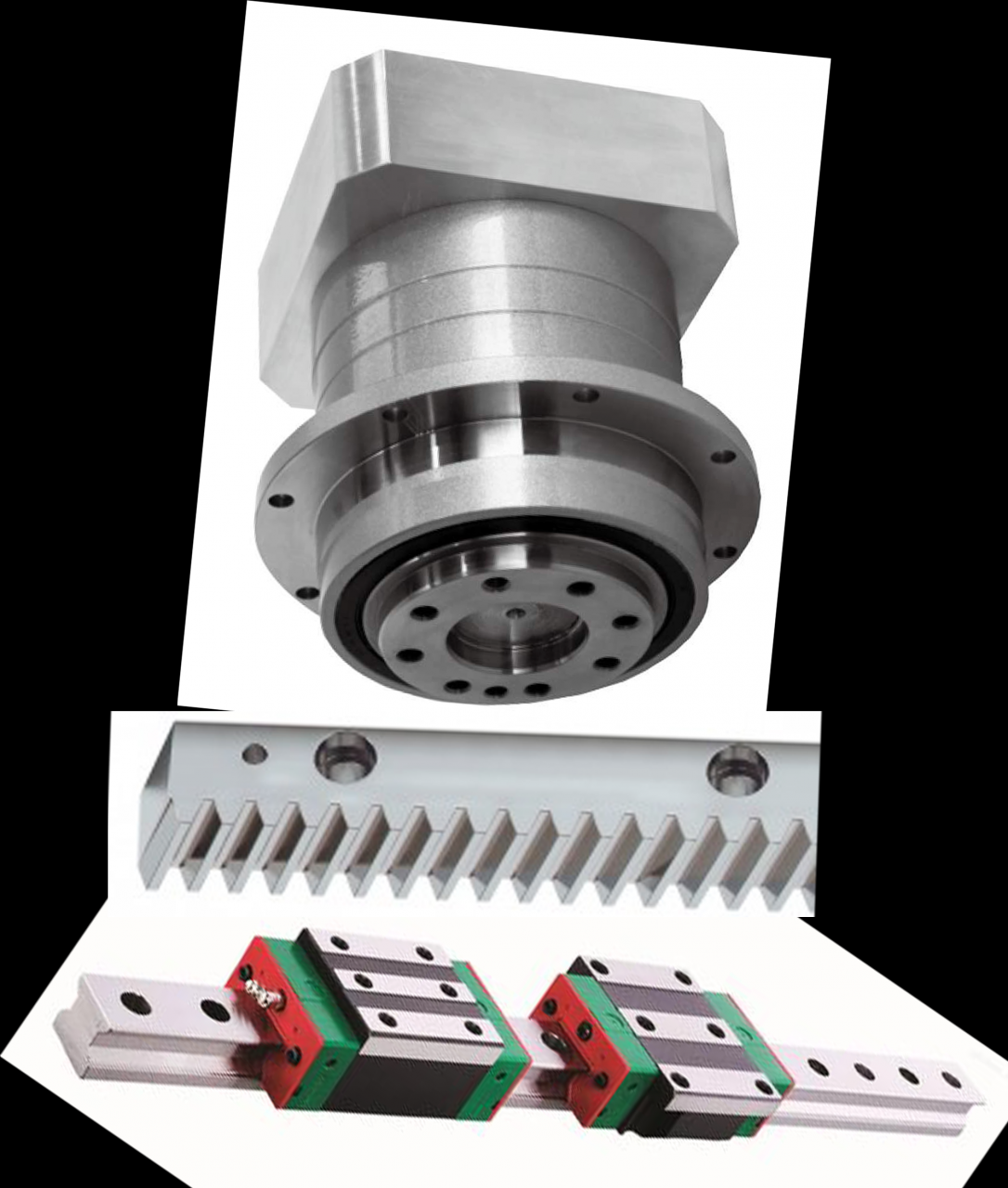

Vysoce přesné díly převodovky

Speciální japonský SHIMPO nebo francouzský Motovario přírubový redukce, přesný hřeben a pastorek, tiché lineární vedení. Spojte přesně lože soustruhu a řeznou část. Nechte stroj běžet velmi hladce a efektivně. S automatickým mazacím systémem je údržba mechanických částí značně omezena. Volitelný Atlanta redukce, hřeben a pastorek.

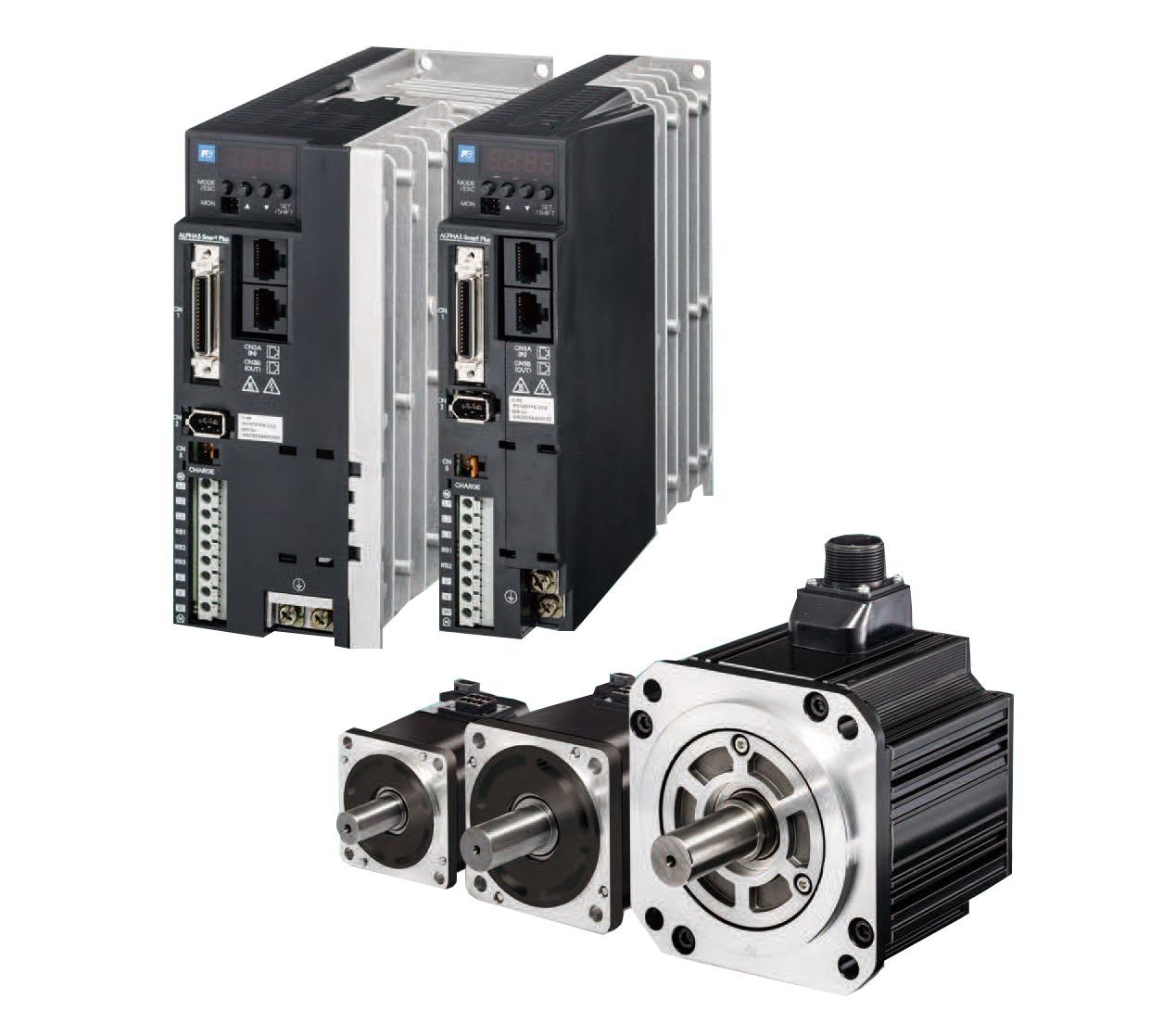

Elektrické komponenty špičkové kvality

Stroj využívá japonský servomotor Fuji nebo Panasonic a pohání až 6000 ot./min. Silný točivý moment a výkon výrazně zlepšují efektivitu řezání. Zároveň má extrémně přesnou přesnost polohování a dlouhou životnost. Hlavním elektrickým příslušenstvím jsou Schneider a Siemens, rozumné připojení vedení a optimalizace. Zajistěte velmi nízkou poruchovost. Volitelný servomotor a pohon Yaskawa.

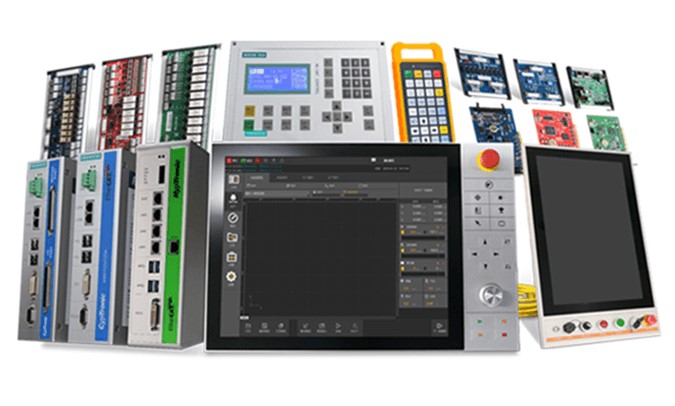

Výkonný a inteligentní laserový řezací systém

Celá řada laserových řezacích strojů je vybavena řídicím softwarem pro laserové řezání CypCut nebo řídicím softwarem pro řezání ultravýkonným laserem HypCut. S vysoce přesným vizuálním polohovacím systémem a integrovaným CNC systémem postupně. Snadno se používá a má výkonné funkce, které se mohou setkat a aplikovat na různé příležitosti zpracování. Volitelně Německo PA8000, CNC řezací systém Siemens 840D

Tabulka velikostí designu

Typ	3015LC	4015LC	4020LC	6020LC
Rozsah obrábění L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Výkon laseru (KW)	0.5-20
Přesnost polohování osy X/Y (mm/m)	±0,05
Opakovaná přesnost osy X/Y (mm/m)	±0,02
Osa X/Y Max. rychlost pohybu (m/min)	120
Osa X/Y Max. zrychlení (G)	1.2
Tloušťka řezu (mm)	Podle výkonu laserového zdroje a plechového materiálu
Rozměr （D*Š*v) (mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Hmotnost stroje (kg)	4800	5500	6000	7500

FAQ

Q1. Jak je to s kvalitou vašeho stroje?

A1: Naše stroje jsou distribuovány po celém světě do asi 50 krajů, kde jsou kovové plechy ind ustry, tam jsou brilantní stroje A kde jsou naše stroje, tam je dobrá pověst a spokojenost uživatelů terminálů.

Q2: Jste výrobce nebo obchodujete ve srovnání?

A2: Jsme 100% výrobce s více než 20letými výrobními zkušenostmi.

Q3. A co váš poprodejní servis?

A3: 1. Technická řešení: můžeme poskytnout technická řešení do jednoho dne.
2. Online video: Ukažte vám video o práci stroje v továrně. (aktualizace každý týden)
3. Instalační služba: Tato je k dispozici u všech našich strojů, lze poskytnout živé video. Můžeme také odeslat technika do továrny zákazníka pro instalační stroje. (Zákazníci musí zaplatit pouze cenu letenky a hotel.)
4. Školení: Náš technik vás naučí používat naše stroje. Můžete také poslat svého technika do naší společnosti, aby se naučil obsluhovat stroje.
5. Záruka kvality: 2 roky záruka, poskytujeme doživotní servis. Zajistíme závěrečný test před odesláním, poté, co se ujistíte, že stroj má nejlepší výkon, poté odešlete.
6. 100% míra odezvy: na vaše otázky odpovíme do 12 hodin.

Podrobnosti

• Použití: ŘEZÁNÍ LASEREM
• Použitelný materiál: kov
• Stav: Nové
• Typ laseru: Vláknový laser
• Řezná plocha: 4000 mm * 1500 mm
• Rychlost řezání: 120 m/min
• Podporovaný grafický formát: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Tloušťka řezu: 0-30
• CNC nebo ne: Ano
• Režim chlazení: CHLAZENÍ VODOU
• Ovládací software: Cypcut
• Značka laserového zdroje: RAYCUS
• Značka laserové hlavy: Precitec
• Značka servomotoru: Panasonic
• Značka vodící lišty: PMI
• Značka řídicího systému: Cypcut
• Hmotnost (KG): 5500 KG
• Klíčové prodejní body: Vysoká přesnost
• Značka optické čočky: II-VI
• Záruka: 2 roky
• Použitelná odvětví: hotely, prodejny stavebnin, výrobní závod, opravny strojů, stavební práce, reklamní společnost
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: Není k dispozici
• Základní komponenty: tlaková nádoba, motor, ostatní, ložisko, ozubené kolo, čerpadlo, převodovka, motor, PLC
• Název produktu: Vláknový laserový řezací stroj na kov
• Výkon laseru: 6000W
• Funkce: Řezání plechu
• Pracovní plocha: 1500mmX4000mm
• Laserová hlava: Řezací hlava Raytools
• Napájení: 220V/380V
• Pohon: Servomotory YASKAWA
• Barva: Povinná
• Funkce: Vysoká přesnost
• Chladicí systém: Systém vodního chlazení
• Certifikace: ce
• Poskytovaný poprodejní servis: Online podpora, instalace v terénu, uvedení do provozu a školení, servis a opravy v terénu, technická podpora videa
• Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
• Lokální servisní místo: Kanada, Spojené státy americké, Itálie, Rusko
• Umístění showroomu: Kanada, Spojené státy americké, Itálie, Rusko
