CNC stroj na řezání plechových vláken laserem

Popis výrobku

Vláknový laserový řezací stroj je vysoce výkonný, nárazuvzdorný portálový laser vyrobený pro průmyslové použití. Konstrukce obsahuje celostrojní systém chlazení, mazání a odsávání prachu zaručující odolnost a dlouhou životnost. Automatické nastavení výšky udržuje konstantní ohniskovou vzdálenost a zajišťuje kvalitní výsledky.

Vláknový laserový řezací stroj je vysoce výkonný, nárazuvzdorný portálový laser vyrobený pro průmyslové použití. Konstrukce obsahuje celostrojní systém chlazení, mazání a odsávání prachu zaručující odolnost a dlouhou životnost. Automatické nastavení výšky udržuje konstantní ohniskovou vzdálenost a zajišťuje kvalitní výsledky.

Funkce

# Laserový generátor Raycus

# Shanghai Cypcut System

# Servomotor Yaskawa

# Systém automatického ostření

# Laserová hlava Swiztland Raytools

# wifi dálkové ovládání

# Zařízení Schneider Electric

# Umístění červeného světla

# Čtvercová trubková svařovaná postel

# HIWIN kolejnice

# Německý stojan

# Vysoce měkké vlečné lano odolné proti opotřebení

# DLY vodní chladič 1,5-2P, duální teplota a duální ovládání

# Vysoce ohebný, vysokorychlostní kabel odolný proti opotřebení

# Systém sběru odpadu

# Systém automatického odstraňování prachu

Rámová struktura

Robustní svařovací a temperované těžké tělo stroje pro řezání plechů.

Portál:

Tlakové lití z hliníkové slitiny, integrovaný nosník. Má výhody lehké a stabilní konstrukce, úspory energie, nízké hmotnosti, malé setrvačnosti a dobrého dynamického výkonu.

Laserová hlava

Řezací hlava Raytools Fiber Laser s funkcí proti nárazu, dobře utěsněná, odolná vůči vysokému tlaku, systémem automatického sledování a systémem proti nárazu a zastavení může chránit dobrou kvalitu řezání a prodloužit životnost čočky.

Laserový generátor

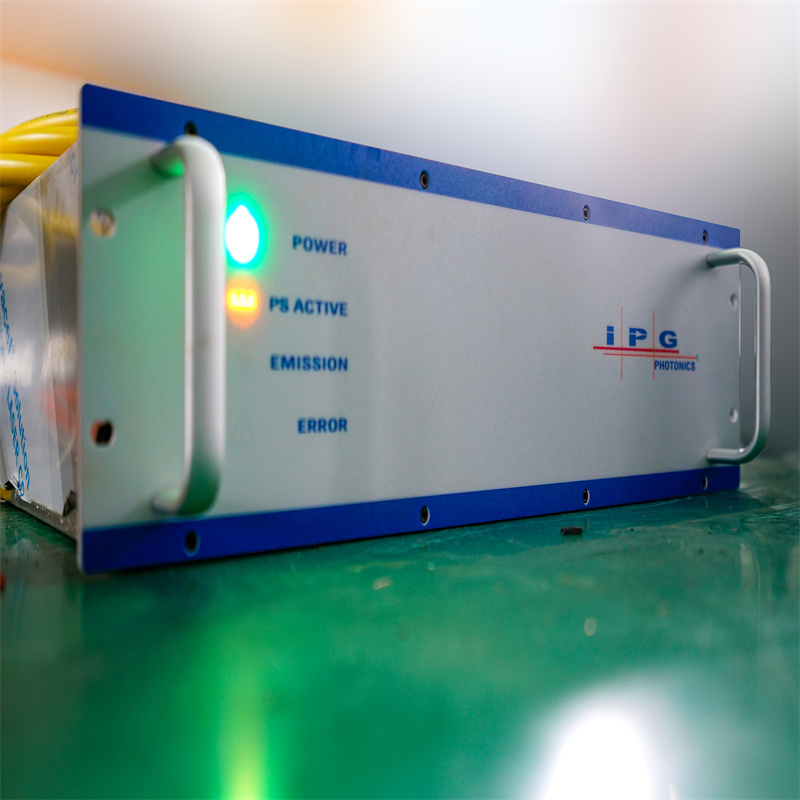

Vláknový laserový zdroj, použitý IPG, Raycus nebo MAX laser, s lepším výkonem, ultra nízkou hlučností, vysokou stabilitou a ultra dlouhou životností po dobu 100 000 hodin.

Ovladač

Ovládací panel, zde si můžete navrhnout vzory, které chcete. Nebo můžete vzory importovat přes USB flash disk. Vybavte se řídicím systémem Cypcut nebo NC-Studio (Weihong), přední čínské značky. Integrovaný speciální funkční modul pro ovládání laserového řezání, výkonné, dobré rozhraní člověk-stroj a snadné ovládání. Ovládání rukojetí, snadné ovládání. Stroj můžete ovládat na vzdálenost 40 metrů.

Motor a řidič

Japonská značka Yaskawa. Značky Panasonic atd. na přání.

Parametr
Oblast řezání laserem	3000x1500mm (jinou velikost lze přizpůsobit, například 6000x1500mm)
Laserový generátor	Raycus 1000W
Vlnová délka laseru	1064 nm
Převodovka	Převodové kolejnice
Přesnost umístění os X, Y	±0,01 mm
X, Y osy opakování Přesnost umístění	±0,01 mm
X, Y MAX. rychlost pohybu	30 m/min
Tloušťka řezání	Různé materiály jsou různé

aplikace

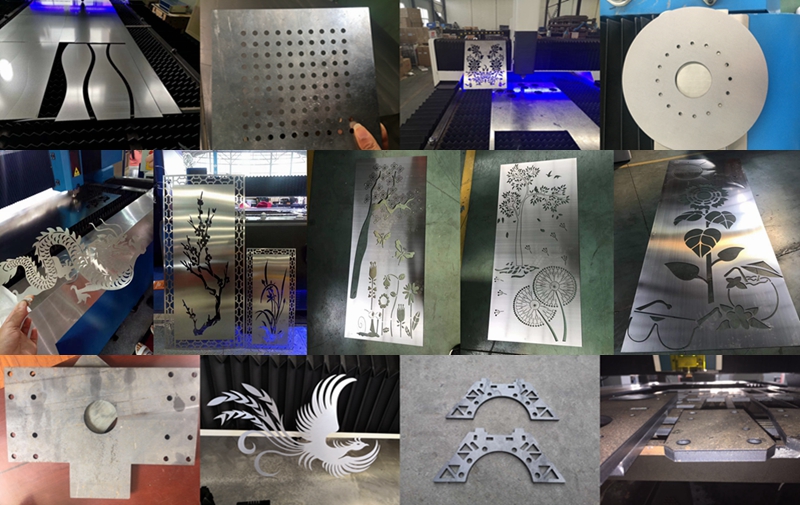

K dispozici pro řezání takových plechů, jako je nerezová ocel, uhlíková ocel, měď, mosaz, legovaná ocel, hliník, zlato, stříbro, titan a tak dále. CNC vláknové laserové řezací stroje na kov

Široce se používá při zpracování plechů, stavbě lodí, automobilech, železniční dopravě, zemědělských strojích, reklamních tabulích, kuchyňském náčiní, strojích, výtahu a tak dále.

Podrobnosti

• Použití: ŘEZÁNÍ LASEREM
• Použitelný materiál: kov
• Stav: Nové
• Typ laseru: Vláknový laser
• Řezná plocha: 1500*3000mm
• Rychlost řezání: 1-30 m/min
• Podporovaný grafický formát: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Tloušťka řezu: 1500*3000 mm
• CNC nebo ne: Ano
• Režim chlazení: CHLAZENÍ VODOU
• Ovládací software: Cypcut
• Značka laserového zdroje: RAYCUS
• Značka laserové hlavy: Raytools
• Značka servomotoru: Yaskawa
• Značka vodící lišty: HIWIN
• Značka řídicího systému: Cypcut
• Hmotnost (KG): 3340 KG
• Klíčové prodejní body: Automaticky
• Značka optické čočky: II-VI
• Záruka: 3 roky
• Použitelná odvětví: hotely, oděvní obchody, stavebniny, výrobní závody, opravny strojů, továrny na potraviny a nápoje, farmy, restaurace, domácí použití, maloobchod, prodejny potravin, tiskárny, stavební práce, energetika a hornictví, prodejny potravin a nápojů , Reklamní společnost
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 3 roky
• Základní komponenty: tlaková nádoba, motor, ložisko, ozubené kolo, čerpadlo, převodovka, motor, PLC
• Provozní režim: spojitá vlna
• Konfigurace: 3osá
• Zpracovávané výrobky: Plechy
• Vlastnosti: Vodou chlazené
• Laserová hlava: Raytools
• Laserový zdroj: Raycus Laser Source
• Pohon: Japonský servosystém
• Kompatibilní software: AutoCAD
• Napětí: 380V 50 HZ
• Pomocná zařízení: Auto Partitioned Exhausted System
• Chladicí systém: vodní chladič
• Následující systém: V ceně
• Vlnová délka laseru: 1060nm-1080nm
• Laserová trubice: Raycus Fiber Laser
