Automatický stroj na řezání trubek 1000w malý pracovní stůl vláknitý laserový řezací stroj

Popis stroje

Řezání laserem je nejlepší řezací metoda mezi různými technologiemi řezání, které dnes lidé ovládají. Výhody laserového řezání jsou: malá tepelná deformace, vysoká přesnost řezání, nízká hlučnost, žádné znečištění, snadno realizovatelné automatické řezání, ačkoli počáteční investice je velká (nevýhoda), ale náklady na zpracování jsou o 50% nižší než mechanické zpracování. Řezání laserem jako pokročilá výrobní technologie má výhody širokého rozsahu použití, flexibilního procesu, vysoké přesnosti zpracování, dobré kvality, čistého výrobního procesu a snadné realizace automatizace, flexibility, inteligence a zlepšení kvality výrobků a produktivity práce.

Funkce stroje

1. Stroj přijímá otevřenou strukturu pracovního stolu, dovážený vysoce přesný dvoupohonný hřeben a pastorek a lineární vodicí kolejnici, stabilní přenos a vysokou přesnost.

2. Lůžko i pohyblivý paprsek mají integrální svařovací strukturu. Lůžko je tepelně zpracováno na 600°C a dokončeno 12 metrovým portálovým frézováním. Chladí se v peci po dobu 24 hodin. Po žíhání je zdrsněn a poté podroben vibračnímu stárnutí, které může zcela eliminovat svařování a přizpůsobivost zpracování, dobrá tuhost, vysoká přesnost, může si udržet dlouhodobé používání bez deformace.

3. Osy X, Y a Z jsou všechny dováženy z Francie se servomotory s vysokou přesností, vysokou rychlostí, velkým točivým momentem, velkou setrvačností, stabilním a odolným výkonem. Zajistěte vysokou rychlost a zrychlení celého stroje.

4. Přijímá speciální numerický řídicí systém vláknového laserového řezacího stroje CYPCUT založený na operačním systému Windows a integruje mnoho speciálních funkčních modulů pro řízení laserového řezání s výkonnými funkcemi, dobrým rozhraním člověk-stroj a jednoduchou obsluhou.

5. Vnořovací software CYPNEST Expert Edition je základní technologií pro CNC řezací stroje pro realizaci "nepřetržitého řezání, vysoce účinného řezání a řezání s vysokou rychlostí vkládání". Je to základní záruka pro efektivní úsporu materiálů a zlepšení účinnosti řezání.

6. Řezací hlava využívá speciální vláknové laserové řezací hlavy vyráběné mezinárodně renomovanými značkami a kapacitními senzory, s vysokou přesností snímání, citlivou odezvou a nejstabilnějším a nejspolehlivějším výkonem. 7. Vysoce přesný elektronicky řízený proporcionální ventil dovezený z Německa dokáže přesně řídit tlak vzduchu pomocného řezacího plynu pro dosažení nejlepšího řezného účinku.

Součásti stroje

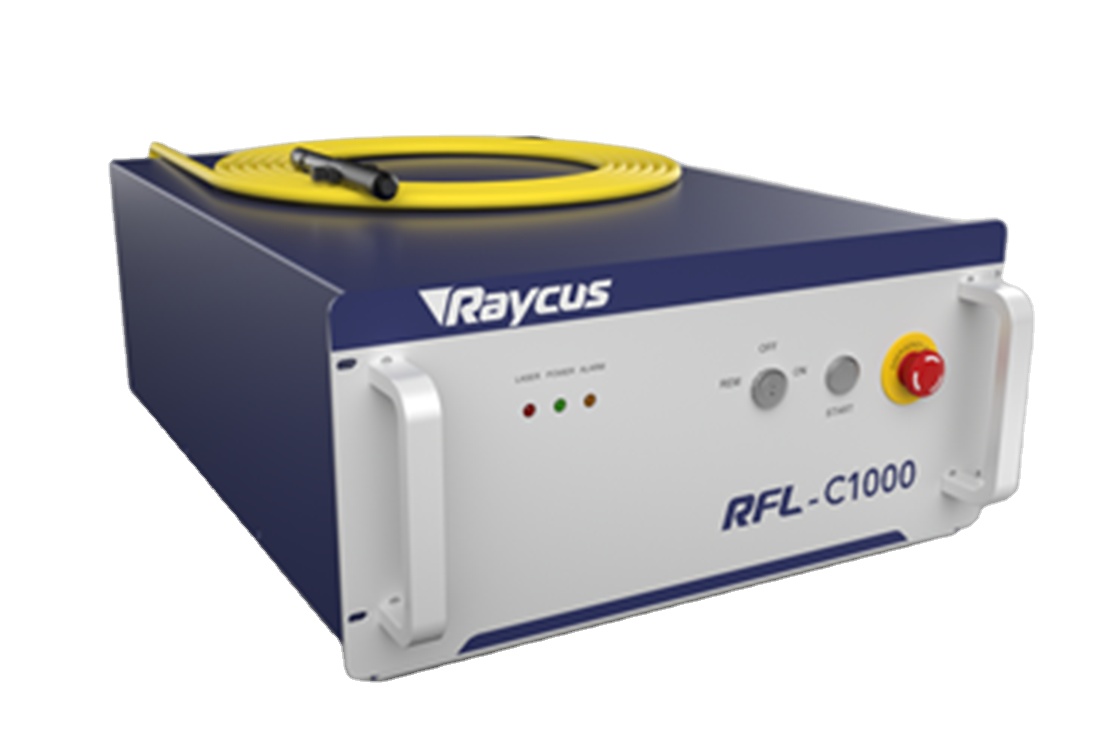

Vláknový laserový zdroj Raycus RFL-C1000

• Vynikající kvalita paprsku (BPP)

• Konstantní BPP v plném rozsahu výkonu

• Použijte dlouhou ohniskovou vzdálenost, abyste získali malý bod

• Elektrooptická účinnost konverze >25 %

• Bezúdržbový provoz

• Modulární design, „plug and play“

• Malé rozměry a snadná instalace

• Životnost zdroje čerpadla >100 000 hodin

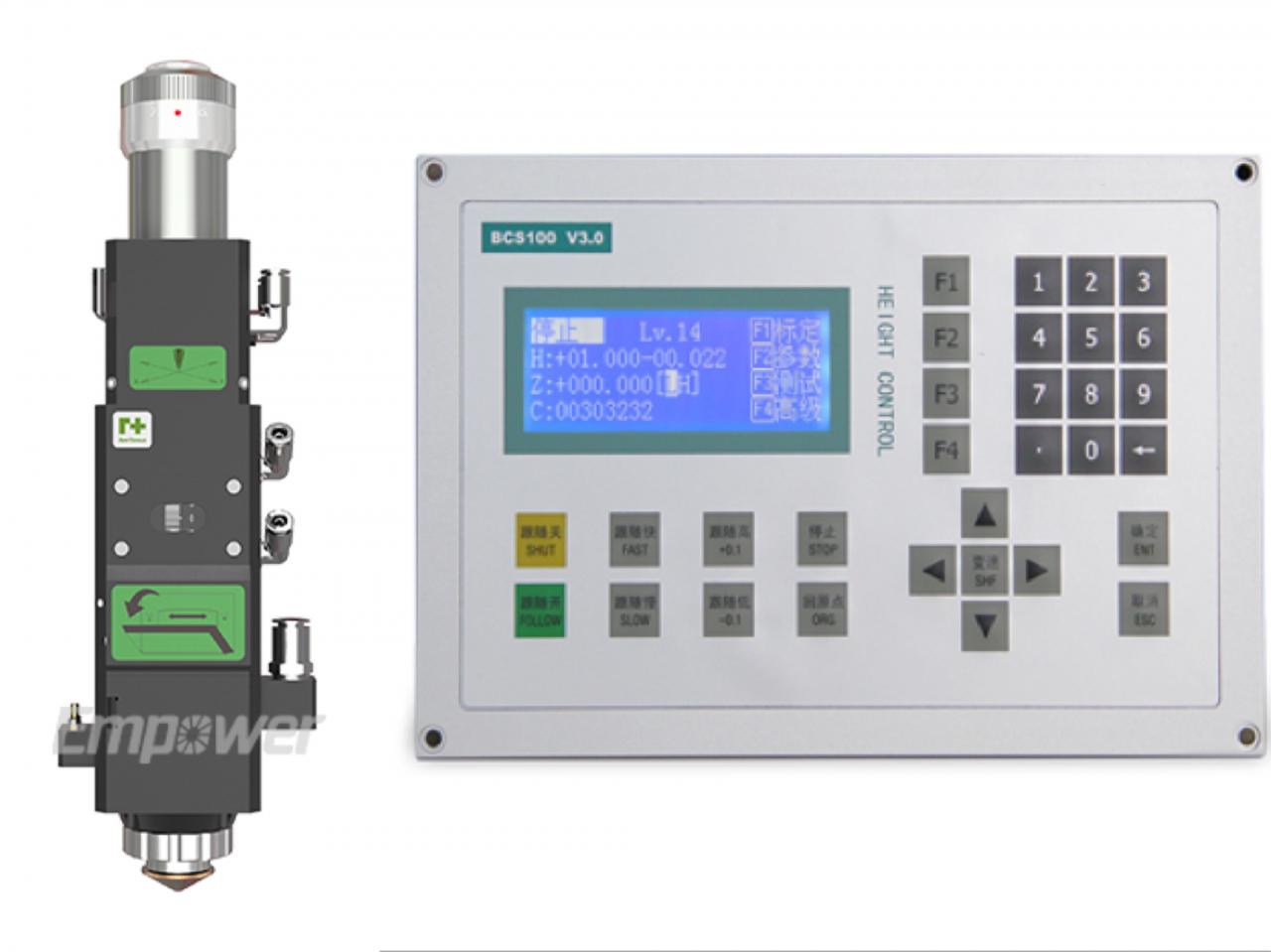

Řezací hlava a regulátor výšky

• K dispozici s kapacitním snímáním výšky.

• Teplotní senzory chrání optiku a minimalizují možnost přehřátí.

• 10mm pohyb objektivu pro nastavení zaostření.

• Rychlý a snadný přístup k krycímu sklu.

• Flexibilní design pro optimalizaci velikosti bodu.

• Hladký pomocný průtok plynu.

• Kompaktní, lehký design.

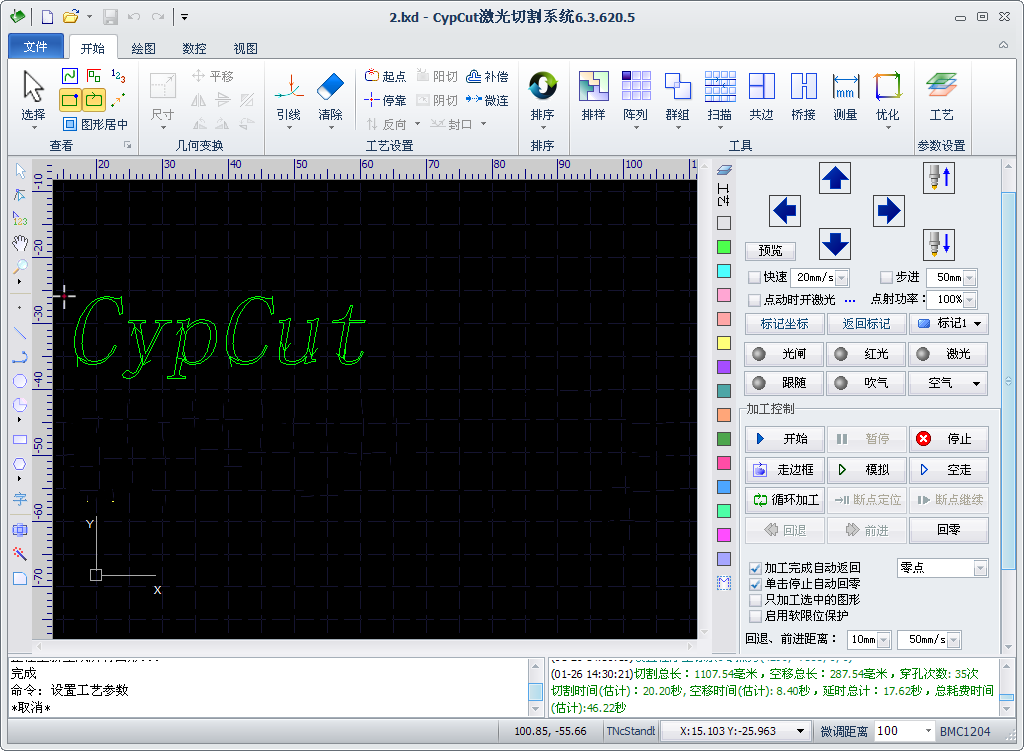

Cypcut řezací systém

• Automatické nastavení výšky

• Softwarová ochrana

• Řízení výkonu laserového paprsku

• Funkce obnovení bodu náhlého vypnutí

• Funkce skoku žáby a automatického polohování okraje

• Odezva v reálném čase, aby se zabránilo zpoždění signálu, které způsobuje zaoblené hrany

Specifikace

Seznam hlavních komponent
Ne.	Název součásti	Výrobce - Místo původu
1	Obráběcí stroj	Stroj na svařování plechů--Dahan
2	Strojní paprsek	Hliníkový paprsek--Dahan
3	Zdroj vláknového laseru	Raycus/Max 1000W--Čína
4	Laserová hlava	Raytools-- Čína
5	Řezací systém	Cypcut - Čína
6	Servomotor a ovladač	Schneider - Francie
7	Reduktor rychlosti	Shimpo - Japonsko
8	Vodící kolejnice	Hiwin - Tchaj-wan
9	Hřeben a pastorek	YYC z Tchaj-wanu
10	Proporcionální ventil	SMC - Japonsko
11	Chladič	Hanli - Čína

Specifikace
Výkon laseru	1000W
Plocha řezu (mm) (D׊)	3000 mm × 1500 mm
Maximální řezná rychlost (m/min)	120 m/min
Max zrychlené	1,5G
Přesnost polohování	±0,03 mm mm
Přesnost opakovatelnosti	±0,02 mm
Min. šířka čáry	0,15 mm
Maximální hloubka řezu (Měkká ocel)	12 mm
Nerezová ocel N2	5 mm
Hliník	3 mm
Cesta jízdy	Dovezený servomotor
Přenosová cesta	Importovaný dvojitý ovladač ozubené tyče a pastorku
Elektrické požadavky	380V/50Hz.60Amp
Spotřeba energie	12 kW
Hmotnost pracovního kusu	800 kg
Hmotnost	5500 kg
Velikost obrysu (mm)	4800 mm × 2 700 mm × 1 900 mm (dך×v)
Obrysová velikost s měničem palet (mm)	8400 mm × 3 000 mm × 2 100 mm (dך×v)

Výhody & Aplikace

VÝHODY:

1, Úspora nákladů na spotřebu energie / pouze 20-30% co2 laserového řezacího stroje při stejném výkonu.

2, Flexibilita a přesnost řezání jednoduchých nebo složitých dílů

3, Přijímá dovážené vláknové lasery světové značky / životnost více než 100 000 hodin

4, importovaný servomotor a převodový systém zajišťují přesné řezání

5, Vysoce kvalitní řez bez nutnosti dodatečné úpravy

6, Vyšší řezná rychlost a účinnost, rychlost řezné desky přes 10 metrů za minutu

7, Bezkontaktní řez, což znamená žádné stopy nebo kontaminaci materiálu

8, Schopnost řezat prakticky jakýkoli plech

APLIKACE:

POUŽITELNÉ MATERIÁLY: Nerezová ocel, uhlíková ocel, legovaná ocel, křemíková ocel, pružinová ocel, hliník, hliníková slitina, pozinkovaný plech a další kovové trubky a trubky.

PLATNÉ ODVĚTVÍ: Je široce používán v průmyslovém zpracování potrubí, zařízení v nevýbušném provedení, vojenském průmyslu, chemickém průmyslu, průzkumu ropy, lampách a lucernách, zpracování kovů, železářství, stavebnictví atd.

Naše služby a výhody

Naše služba

1. Dvouletá záruka na tento vláknový laserový stroj a díly vláknového laseru; Jednoletá záruka na ostatní stroje a díly.

2. 24hodinová profesionální online technická podpora.

3. Kvalifikovaný inženýr pomůže zákazníkovi vyřešit problém pomocí TM, Whatsapp v době, kdy k problému dojde.

4. Bezplatná aktualizace softwaru.

5. Celoživotní údržba a dodávky náhradních dílů.

Naše výhody

1. Alibaba Authentication Enterprise

2. 12leté zkušenosti s exportem

3. 20 let zkušeností s výrobou

4. Služba OEM&ODM

5. 24hodinová online služba

6. Dealerská síť po celém světě

Podrobnosti

• Použití: ŘEZÁNÍ LASEREM
• Použitelný materiál: kov
• Stav: Nové
• Typ laseru: Vláknový laser
• Řezná plocha: 3000*1500mm
• Rychlost řezání: 120 m/min
• Podporovaný grafický formát: DXF
• Tloušťka řezu: 1-10 mm
• CNC nebo ne: Ano
• Režim chlazení: CHLAZENÍ VODOU
• Ovládací software: Cypcut
• Značka laserového zdroje: Raycus/IPG/Max
• Značka laserové hlavy: Raytools/Precitec
• Značka servomotoru: Yaskawa
• Značka vodící lišty: HIWIN
• Značka řídicího systému: Cypcut
• Hmotnost (KG): 5500 KG
• Klíčové prodejní body: Dlouhá životnost
• Značka optické čočky: Raytools
• Záruka: 1 rok
• Použitelná odvětví: Výrobní závod, Zpracování plechu
• Zpráva o zkoušce strojů: Poskytováno
• Video odchozí kontrola: Zajištěno
• Záruka na základní komponenty: 2 roky
• Základní komponenty: laserový zdroj
• Maximální rychlost řezání (m/min): 120 m/min
• Maximální zrychlení: 1,5G
• Přesnost polohování: ±0,03 mm
• Přesnost opakovatelnosti: ±0,02 mm
• Minimální šířka čáry: 0,15 mm
• Maximální hloubka řezu (Měkká ocel): 12 mm
• Nerezová ocel N2: 5 mm
• Hliník: 3 mm
• Elektrické požadavky: 380V/50Hz.60Amp
• Obrysová velikost s měničem palet (mm): 8400 mm * 3 000 mm * 2 100 mm (D*Š*V)
• Certifikace: Sgs
• Poskytovaný poprodejní servis: Online podpora, bezplatné náhradní díly, video technická podpora
• Pozáruční servis: Video technická podpora, Žádný servis, Online podpora, Náhradní díly, Servis a opravy v terénu
