12mm 3200mm Hydraulický stroj na řezání gilotinou CNC stroj na řezání ocelových plechů

Funkce:

1. Přední podávací plošina je vybavena pravítkem pro podávání talířů a také hladkým povrchem, aby chránila talíř před jakýmkoli poškozením povrchu při podávání. Pravítko může být přesné do MM nebo více jednotek pro kontrolu přesnosti a kontrolu.

2. Pracovní stůl je vybaven kuličkovou nebo kulatou tyčovou ocelí pro podepření desky při podávání a také ochranou proti poškození povrchu.

3. Elektronická krabička byla vybavena dobrými certifikovanými komponenty. Většinou používáme CE certifikované komponenty SIEMENS nebo Schneider pro exportní stroje a také některé vysoce kvalitní komponenty certifikované CCC pro různé standardní potřeby klientů.

4. Tělo stroje ocel, většinou si vybíráme čínského špičkového poskytovatele ocelových plechů Shanghai BAOSTEEL s dobrou kvalitou a před posledním nátěrem byly ošetřeny antikorozní barvou. Takže stroj bude mít především dobré trvanlivé použití a také dokonalý vnější vzhled.

5. Čepel: Materiál čepele je 9CrSi nebo 6CrW2Si, materiál je vysoce testovaný materiál s tisíckrát pro vysokou tuhost a výsledek řezání. Horní čepel je obdélníková čepel se čtyřmi hranami čepele, která se liší od stroje QC12Y Swing Beam (podrobné informace naleznete na čepeli SIECC/SIECCTECH vysvětlující fotografii a pokyny). Vůli nože lze nastavit ručně nebo motoricky. Oba mají indexový volič pro zobrazení vůle, takže ovládání a zobrazení mohou být snadné. A hřídel horní čepele využívá naklápěcí strukturu pro podporu přesnosti stříhání.

6. Stroj vybavil přítlačnou patku pro stabilní přitlačování desky při řezání, patka je opatřena plastovým povrchem s vysokou frakcí bez povrchového poškození desky. Pro děrovanou desku vybavíme čtvercovou stopu pro stabilní čtvercový lis.

7. Zubové čerpadlo: Používáme dobré značkové „přímé konjugované vnitřní zubové čerpadlo“ v čínské značce Shanghai chengjie nebo v Německu Eckerler. Čerpadlo s vnitřním zubem je v průmyslu ošetřeno jako neopotřebitelné čerpadlo a bylo široce používáno ve vysoce přesných hydraulických strojích s charakterem nízké hlučnosti, bez pulzací a dlouhou životností. Zubové čerpadlo Shanghai Chengjie se také používá v čínském leteckém průmyslu, takže je důvěryhodné a spolehlivé. Když pracujete vysokou rychlostí, zvuk je plochý a plynulý, i když nedochází k žádnému zasekávání. Dlouhá životnost závisí na jeho abrazivním výkonu, vnitřní součásti stroje mají ochrannou vrstvu olejového filmu, takže i používejte normální hydraulický olej, dokonce bez oděru.

8. Hydraulický systém může používat systém German Rexroth nebo USA OMG. Zpětný chod je řízen dusíkovým zpětným válcem se stabilním pracovním procesem a snadnou obsluhou. Hydraulický lis zesílil převod a dusík vynutil vysouvání s dobrou spoluprací. (Princip činnosti se může vrátit k výkresu technologie SIECC QC11Y a QC12Y)

9. Zadní doraz se počítá počítadlem a lze je mikronastavit a je poháněn motorem.

10. Stroj bude vybaven ochrannými dvířky plotu před řezným kotoučem a přítlačnou patkou. V případě potřeby lze plot otevřít. V blízkosti hrdla vybavíme otevřenými dveřmi pro bezpečnost osob, ale otevíratelnými v případě potřeby vnitřní kontroly.

11. Použití tříložiskové valivé dráhy k odstranění mezery v kolejnici a zvýšení kvality střihu. (Strojové kreslení k dispozici pro
jasně vysvětlit)

Specifikace

ModelkaMax. tloušťkaMez kluzuMax. DélkaÚhelX.ZdvihFrekvenceNapájeníD*Š*V(mm)Hmotnost
QC12Y-4*25004 mm≤450 kN/cm2500 mm1°30'20~600 mm16krát/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004 mm≤450 kN/cm3200 mm1°30'20~600 mm14krát/min5,5 kW3840*1610*16205000 kg
QC12Y-4*40004 mm≤450 kN/cm4000 mm1°30'20~600 mm10krát/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004 mm≤450 kN/cm6000 mm1°30'20~600 mm8krát/min7,5 kW6460*2100*320011000 kg
QC12Y-6*25006 mm≤450 kN/cm2500 mm1°30'20~600 mm14krát/min7,5 kW3040*1610*16205000 kg
QC12Y-6*32006 mm≤450 kN/cm3200 mm1°30'20~600 mm12krát/min7,5 kW3840*1610*16206000 kg
QC12Y-6*40006 mm≤450 kN/cm4000 mm1°30'20~600 mm8krát/min7,5 kW4620*1750*17008200 kg
QC12Y-6*50006 mm≤450 kN/cm5000 mm1°30'20~600 mm6krát/min11 kW5400*1800*190010500 kg
QC12Y-6*60006 mm≤450 kN/cm6000 mm1°30'20~600 mm5krát/min11 kW6480*2100*230016500 kg
QC12Y-8*25008 mm≤450 kN/cm2500 mm1°30'20~600 mm10krát/min11 kW3040*1700*17006000 kg
QC12Y-8*32008 mm≤450 kN/cm3200 mm1°30'20~600 mm8krát/min11 kW3860*1700*17007200 kg
QC12Y-8*40008 mm≤450 kN/cm4000 mm1°30'20~600 mm8krát/min11 kW4640*1700*17008800 kg
QC12Y-8*50008 mm≤450 kN/cm5000 mm1°30'20~600 mm8krát/min11 kW5400*2100*200011500 kg
QC12Y-8*60008 mm≤450 kN/cm6000 mm1°30'20~600 mm8krát/min11 kW6480*2100*235018000 kg
QC12Y-10*250010 mm≤450 kN/cm2500 mm2°20~600 mm9krát/min11 kW3040*1700*17007300 kg
QC12Y-10*320010 mm≤450 kN/cm3200 mm2°20~600 mm9krát/min11 kW3860*1700*17008000 kg
QC12Y-10*400010 mm≤450 kN/cm4000 mm2°20~600 mm8krát/min11 kW4650*2100*200012050 kg
QC12Y-10*600010 mm≤450 kN/cm6000 mm2°20~1000 mm5krát/min15 kW6500*2100*230024000 kg
QC12Y-12*250012 mm≤450 kN/cm2500 mm1°40'20~600 mm9krát/min18,5 kW3140*2150*20009000 kg
QC12Y-12*320012 mm≤450 kN/cm3200 mm1°40'20~600 mm9krát/min18,5 kW3880*2150*200010800 kg
QC12Y-12*400012 mm≤450 kN/cm4000 mm1°40'20~1000 mm8krát/min18,5 kW4680*2150*200013000 kg
QC12Y-12*500012 mm≤450 kN/cm5000 mm2°20~1000 mm6krát/min18,5 kW5900*2150*200016000 kg
QC12Y-12*600012 mm≤450 kN/cm6000 mm2°20~1000 mm5krát/min18,5 kW6900*2600*270029500 kg
QC12Y-12*800012 mm≤450 kN/cm8000 mm2°20~1000 mm5krát/min18,5 kW9000*3500*350046500 kg
QC12Y-16*250016 mm≤450 kN/cm2500 mm2°30'20~600 mm9krát/min22 kW3140*2150*200011000 kg
QC12Y-16*320016 mm≤450 kN/cm3200 mm2°30'20~600 mm8krát/min22 kW388
0*2150*2000		13000 kg
QC12Y-16*400016 mm≤450 kN/cm4000 mm2°30'20~1000 mm8krát/min22 kW4650*2150*220016300 kg
QC12Y-16*500016 mm≤450 kN/cm5000 mm2°30'20~1000 mm6krát/min22 kW5900*2600*270020 000 kg
QC12Y-16*600016 mm≤450 kN/cm6000 mm2°30'20~1000 mm5krát/min22 kW6900*2700*270036000 kg
QC12Y-16*800016 mm≤450 kN/cm8000 mm2°30'20~1000 mm5krát/min22 kW9000*3500*350075000 kg
QC12Y-20*250020 mm≤450 kN/cm2500 mm3°20~1000 mm8krát/min22 kW3440*2300*250015800 kg
QC12Y-20*320020 mm≤450 kN/cm3200 mm3°20~1000 mm8krát/min22 kW4150*2350*270018500 kg
QC12Y-20*400020 mm≤450 kN/cm4000 mm3°20~1000 mm5krát/min22 kW4850*2600*270021500 kg
QC12Y-20*600020 mm≤450 kN/cm6000 mm3°20~1000 mm4krát/min30 kW6700*3000*300047000 kg
QC12Y-25*250025 mm≤450 kN/cm2500 mm3°20~1000 mm8krát/min37 kW3200*2700*290019000 kg
QC12Y-25*320025 mm≤450 kN/cm3200 mm3°20~1000 mm5krát/min37 kW4200*2700*290023000 kg
QC12Y-30*250030 mm≤450 kN/cm2500 mm3°20~1000 mm4krát/min37 kW3300*2900*300023500 kg
QC12Y-30*320030 mm≤450 kN/cm3200 mm3°30'20~1000 mm4krát/min40 kW4200*2900*320026000 kg
QC12Y-40*250040 mm≤450 kN/cm2500 mm4°20~1000 mm3krát/min55 kW3200*3300*300038000 kg
QC12Y-40*320040 mm≤450 kN/cm2500 mm4°1000 mm3krát/min55 kW4300*3300*320049000 kg

Podrobnosti

PROCES STŘIHÁNÍ

Dokonalý design v každém ohledu; Výběrem nové a vylepšené CNC gilotiny budeme mít maximální bezpečnost, vysokou přesnost a jedinečné snadné použití.

Mezera nožů, úhel řezu a délka řezu se nastavují automaticky na základě výběru materiálu a tloušťky.

Kritické části ohraňovacích lisů a nůžek KEC jsou vyráběny v Německu.

Pečlivě vybrané komponenty pocházejí od dlouhodobých partnerů z celého světa.

Zakládáme si na naší kvalitě, a proto dáváme na naši gilotinu záruku 3 roky.

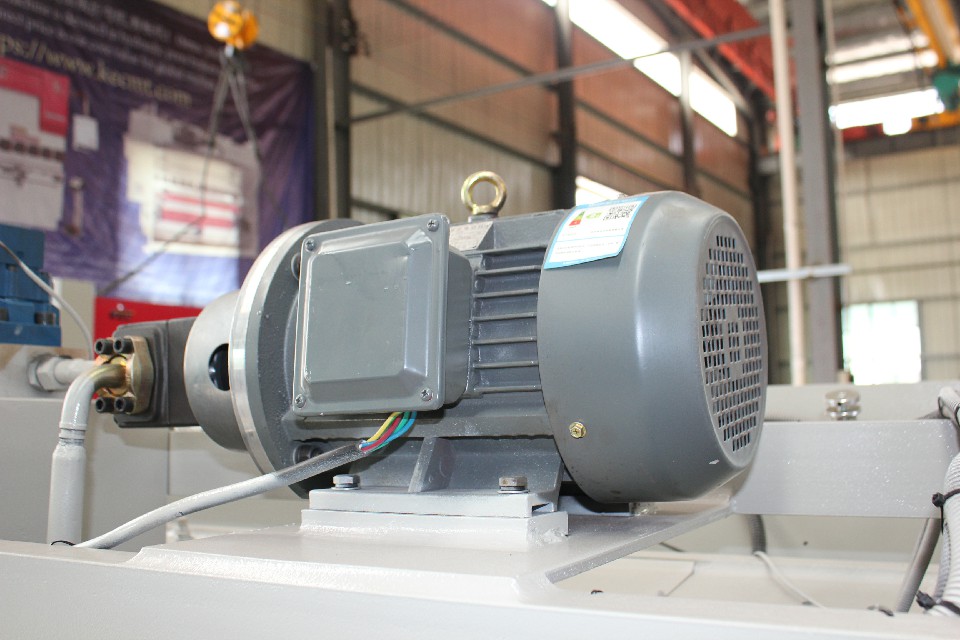

Hlavní motor Siemens

Použití motoru Siemens zaručuje životnost stroje a snižuje hluk při práci.

Čepel Clourancan Rychlé nastavení

Mechanismus rychlého nastavení pro změnu uspořádání vůle čepele.snadné ovládání rukou. realizace plynulého nastavení vůle ostří.

Přední regulátor vertikální polohy

Přední polohovací zařízení, nastavení svislosti a polohovací zařízení na levé přední podpěře, zaručující přesnost řezání, snadné ovládání, praktické a efektivní.

Pracovní stůl válcování ocelová koule

Odvalovací ocelová koule pracovního stolu může snížit tření a chránit povrch obrobku.

12mm 3200mm Hydraulický stroj na řezání gilotinou CNC stroj na řezání ocelových plechů

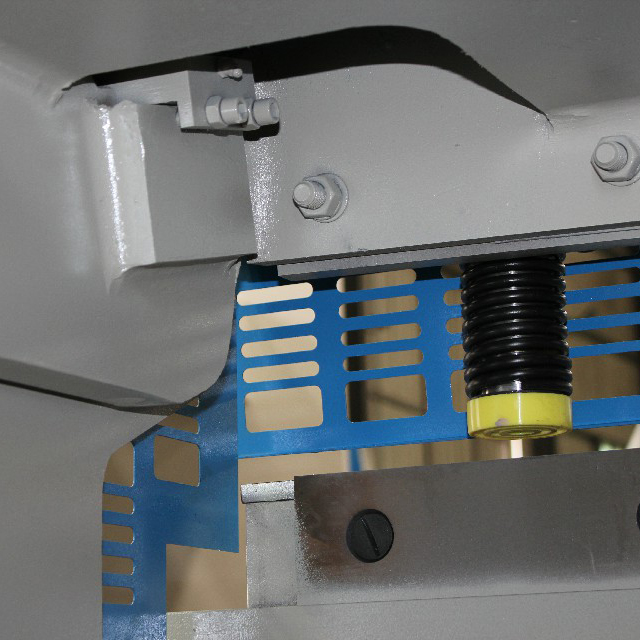

Vestavěný pružinový tlakový válec

Jeho spodní konec je vybaven těsněním ze speciálního materiálu, odděleně kontroluje tlak, vyhýbá se hliníkové slitině nebo jiné měkčí
potištěné materiály.

Vysoce přesný zpětný doraz

Jedinečný a nový zpětný doraz s lineárním vedením s kuličkovým šroubem zajišťuje vysokou přesnost polohování. Nastavitelné vodicí pravidlo paprsku a synchronní převodová struktura, stabilní a spolehlivé. Volitelná konstrukce zvedacího mechanismu pro odříznutí obrobku mimo rozsah zadního dorazu. Při řezání tenkých a širokých plechů lze zvolit pneumatické podpůrné zařízení. Větší rozsah polohování umožňuje efektivnější a přesnější řezání.

Stabilní elektrická skříň

Odolná elektrika France Schneider zajišťuje stabilní provoz stroje. Rozumné připojení a uspořádání vedení výrazně snižuje poruchovost. A obsluha a všechny části stroje hrály dobrou ochranu. Volitelné servo a pohon pro zlepšení přesnosti polohování zadní osy (X).

KONFIGURACE

CNC řídicí systém: Estun E21S Control od Nanjing

Elektrické komponenty : Schneider Electrical z francouzštiny

Hlavní motor: Německá značka Siemens

Měření úhlu Senzor: OPKON od značky Türkçe

Invertorový pohon: Tchaj-wan DELTA Servo Motor & Driving System

PLC: Schneider Electrical z francouzštiny

Řezací čepele: Shark Toolings z Číny

Hydraulický systém: Bosch-Rexroth z Německa

Hydraulické čerpadlo: SUNNY značky USA nebo ekvivalentní značky

Hadicová spojka: Značka EMB z Německa

Vedení kuličkového šroubu/podložky: HIWIN z oblasti Tchaj-wanu

12mm 3200mm Hydraulický stroj na řezání gilotinou CNC stroj na řezání ocelových plechů

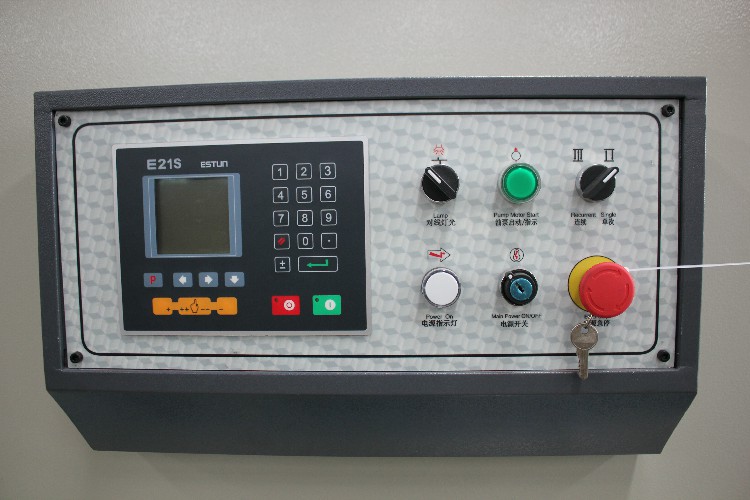

Ovladač E21S

* Ovládání zadního dorazu a bloku
* Řízení pro obecné střídavé motory, frekvenční měnič
* Inteligentní polohování
* Skladový pult
* Nastavení doby držení/dekomprese
* Programová paměť až na 40 programů
* Až 25 kroků na program
* Polohování na jednu stranu
* Funkce zatažení
* Jedno klíčové zálohování/obnovení parametrů
* mm/palec
* Čínština / angličtina

12mm 3200mm Hydraulický stroj na řezání gilotinou CNC stroj na řezání ocelových plechů

FAQ

1. Otázka: Na trhu vidíme mnoho čínských značek, jsou to všichni výrobci? A co KEC/yaduan?

A: Je pravda, že mezi všemi těmi čínskými značkami je většina obchodních značek.
Ale KEC/yaduan je skutečný výrobce, který vyrábí hydraulické ohraňovací lisy a nůžky od roku 2008.

2. Otázka: Jak získat přesnou cenovou nabídku od KEC?

Odpověď: Jednoduše nám poskytněte podrobnosti o materiálu, maximální tloušťce a maximální šířce, se kterou byste chtěli pracovat.

3. Otázka: Můžete udělat službu OEM?

A: Jasně. váš design nebo jiné požadavky jsou akceptovány, vaše vlastní logo může být provedeno na stroji.

4. Otázka: Jaké jsou náklady na dopravu z Číny do vaší země?

Odpověď: Můžeme poslat stroj na vaši adresu přístavu nebo dveří po moři.

Sdělte nám prosím svůj nejbližší přístav nebo adresu s PSČ.

Spolupracujeme s několika spolehlivými přepravními agenty, abychom zajistili globální přepravu několika způsoby.

5. Otázka: Jaká je průměrná doba realizace?

Odpověď: U zásob je dodací lhůta asi 7 dní. U hromadné výroby je dodací lhůta 20-30 dní po obdržení platby zálohy. Dodací lhůty nabývají platnosti po přijetí zálohy. Pokud naše dodací lhůty nefungují s vaším termínem, mohli bychom zajistit speciální urgentní výrobu, abychom stihli termín. Ve všech případech se budeme snažit vyhovět vašim potřebám. Ve většině případů jsme schopni zajistit rychlé dodání.

6. Otázka: Můžete dodat příslušnou přepravní dokumentaci?

Odpověď: Ano, můžeme poskytnout většinu dokumentů včetně
Nákladní list;
Certifikáty o analýze/shodě;
certifikát CE, certifikát COC;
Pojištění;
Země původu;
Obchodní faktura;
Balicí list a další exportní dokumenty podle potřeby.

7. Otázka: Přijímáte platbu LC?

Odpověď: Ano, normálně je naše platba 30% 70% T/T, platba LC je také přijatelná

8. Otázka: Jak obsluhovat objednané stroje?

Odpověď: Videa strojů před odesláním v naší továrně vám budou zaslána přímo.

9. Otázka: A co služba uvedení do provozu?

Odpověď: Můžeme nabídnout službu uvedení do provozu, kupující si musí dovolit letenky.

10. Otázka: Jaká je záruka na produkt?

A: Obvykle 3 roky. Naším závazkem je vaše spokojenost s našimi produkty. Ať už se jedná o záruku nebo ne, je kulturou naší společnosti řešit a řešit všechny problémy zákazníků ke spokojenosti všech.

11. Otázka: Zaručujete bezpečné a bezpečné dodání produktů?

Odpověď: Ano, vždy používáme vysoce kvalitní exportní obaly. Používáme také specializované pevné obaly pro nebezpečné zboží a ověřené přepravce v chladírenských skladech pro položky citlivé na teplotu. Speciální balení a nestandardní požadavky na balení budou účtovány dodatečně.

Podrobnosti

  • Max. Šířka řezu (mm): 3200
  • Max. Tloušťka řezu (mm): 12 mm
  • Automatická úroveň: Plně automatická
  • Úhel střihu: 1,5 stupně
  • Délka čepele (mm): 2400 mm
  • Zdvih zadního dorazu (mm): 20 - 600 mm
  • Hloubka hrdla (mm): 150 mm
  • Stav: Nové
  • Výkon (kW): 18,5 kW
  • Hmotnost (KG): 10800 KG
  • Napětí: 380V/50HZ/3PH
  • Rozměr (D*Š*V): 3880*2150*2000
  • Rok: 2021
  • Záruka: 3 roky
  • Klíčové prodejní body: Vysoká přesnost
  • Použitelná odvětví: Prodejny stavebních materiálů, Opravny strojů, Výrobní závod, Stavební práce, Energetika a hornictví
  • Umístění showroomu: Kanada, Velká Británie, Spojené státy americké, Francie, Německo, Rusko, Japonsko, Austrálie
  • Typ marketingu: Nový produkt 2021
  • Zpráva o zkoušce strojů: Poskytováno
  • Video odchozí kontrola: Zajištěno
  • Záruka na základní komponenty: 3 roky
  • Základní komponenty: Ložisko, Motor, Čerpadlo, Ozubené kolo, PLC, Tlaková nádoba, Motor, Převodovka
  • Řídicí systém: Estun E21 NC Control
  • Řezný materiál: Kov Nerezová ocel Uhlíková ocel
  • Poskytovaný poprodejní servis: Bezplatné náhradní díly, Instalace v terénu, uvedení do provozu a školení, Servis a opravy v terénu, Online podpora, Video technická podpora
  • Pozáruční servis: Video technická podpora, online podpora, náhradní díly, údržba a opravy v terénu
  • Lokální servisní místo: Kanada, Spojené království, Spojené státy americké, Francie, Pákistán, Mexiko, Rusko, Austrálie, Jižní Afrika
  • Certifikace: CE
